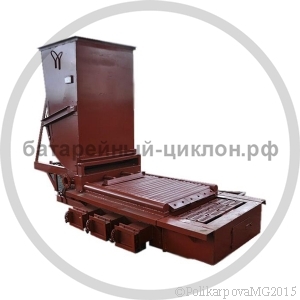

Топки ТШПМ

Топки ТШПМ устанавливаются в паровых и водогрейных угольных котельных с механизированными топливоподачей и шлакоудалением.

Топки ТШПМ механизируют процесс подачи топлива, его шурования и сброса шлака, и обеспечивают автоматическую работу котла по заданному автоматикой циклу.

Технические характеристики топок ТШПМ

Наименование Топки ТШПм-0,8 Топки ТШПм-1,45 Топки ТШПм-1,5 Топки ТШПм-2,0 Топки ТШПм-2,5
Производительность топки, МВт 0,8 1,45 1,5 2,0 2,5
Вид топлива Каменный и бурый уголь
Коэффициент избытка воздуха за топкой, не более 1,6 1,4
Активная площадь колосниковой решетки, м² 0,8 1,2 1,31 1,75 2,34
Скорость движения полотна, м/ч 1,3...19,3
Давление воды для охлаждения решетки и шурующей планки, МПа (кгс/см²) 0,6 (6,0) 0,6 (6,0)
Установочная мощность, кВт 7 3
Режим работы Наладочный и автоматический
Габаритные размеры:
длина 3419 4200 4500 4500 5300
ширина (по решетке) 1180 1100 860 1180 1180
высота 2023 2700 2530 2530 2530

Масса, т, не более

1,3 1,85 1,4 1,6 2,4
Применение КВм-0,7 КВм-0,93
КВм-1,28 ШП
  КВм-1,86 КВм-2,5

Чугунные водогрейные котлы Братск, стальные водогрейные котлы прочих заводов изготовителей

Котлы водогрейные УСШВ-1-14 СП, КВ-1,6-95 Шп, УСШ-2,5-14 СП, ДСЕ-2,5-14 Шп, Гефест-1,8-95, Гефест-2,5-95, производства ОАО «Бийский котельный завод»и прочих заводов изготовителей

Принцип работы топки ТШПМ

Топки ТШПМ устроены из следующих основных узлов: бункер топлива, секторный питатель, блок решетка, основание топки, шурующая планка, привод топки, щит управления топкой ТШПМ, вентилятор поддува ВЦ 14-46.

Топливо в бункер топки подается системой топливоподачи котельной. Бункер служит для создания запаса топлива и подачи его на решетку при помощи секторного питателя.

Секторный питатель приводится в движение тягой.

Усилие, необходимое для движения шурующей планки и секторного питателя, создается приводом топки ТШПМ.

При ходе шурующей планки вперед слой топлива, лежащий на решетке, движется волнообразно, что способствует его перемешиванию, а при обратном ходе планки часть раскаленного топлива с середины решетки перемещается к фронту, благодаря чему улучшаются условия воспламенения новых порций угля, поступающих на решетку, раскаленные частицы являются очагами воспламенения свежего топлива.

Когда планка движется назад, то топливо смещается только на 15-25% от величины сдвига в прямом направлении. Образующиеся зола и шлак сбрасываются с решетки в канал золошлакоудаления при опрокидывании поворотных колосников в задней части топки.

Движение планки регулируется автоматикой топки. Для надежного заполнения решетки топливом, а также осуществления шуровки слоя происходит чередование ходов планки на разную длину. Выбор движения планки определяется в зависимости от характеристик топлива, длины решетки и тепловой нагрузки топки.

В топках ТШПМ предусмотрены устройства независимого регулирования объема дутьевого воздуха по зонам горения, подаваемого вентилятором под решетку и подача вторичного воздуха в зону горения над решеткой. Диапазон регулирования мощности топок обеспечивается изменением интервала времени между циклами хода шурующей планки и объема подачи дутьевого воздуха в зоны горения топлива.

При прекращении подачи электроэнергии и отклонениях от допустимых значений давления, температуры воды на выходе из котла, разрежения в топочной камере, автоматика безопасности обеспечивает отключение дутьевого вентилятора, автоматической подачи топлива и включение светозвуковой сигнализации.

Комплект поставки топок ТШПМ

Блок топочный ТШПМ в сборе с рамой опорной, каретка, привод, планка шурующая, угольный бункер, коллектор вторичного дутья, решетки ограждения, запорная арматура, приборы КИП, щит автоматики, вентилятор поодува, паспорт и инструкция по эксплуатации топок ТШПМ.

Котельный завод "Энергия-М" производит и реализует топки различных моделей. Купить топки ТШПМ можно оформив заявку на сайте котельного завода. Транспортирование котлов и другого котельно-вспомогательного оборудования осуществляется автотранспортом, ж/д полувагонами и речным транспортом. Котельный завод поставляет продукцию во все регионы Казахстана и России.
