Котел 1,6 МВт твердотопливный
Данный товар вы можете купить на нашем заводе.
Отправьте нам заявку и мы перезвоним вам в ближайшее время.

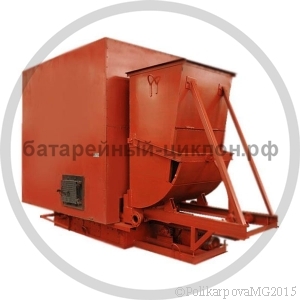

Котел 1,6 МВт твердотопливный
Котел 1,6 МВт твердотопливный работает на каменном и буром угле, предназначается для отопления жилых и производственных помещений, а также для горячего водоснабжения. Котел 1,6 МВт твердотопливный устанавливается в производственно-отопительных котельных, в открытых и закрытых системах теплоснабжения с механизированными топливоподачей и шлакозолоудалением.
Котел 1,6 МВт твердотопливный работает с принудительной циркуляцией воды. Температура нагрева воды до 115° С, давление до 0,6 МПа. Сжигаемое топливо каменные и бурые угли, резервным топливом могут являться дрова.
Основными достоинствами котла 1,6 МВт твердотопливного являются:
- простота в эксплуатации;
- надежность;
- экономичность;
- низкая цена котла.
Котел 1,6 МВт твердотопливный имеет компактные размеры, высокий КПД и не требователен к химическому составу воды, конструкция топочной решетки обеспечивает эффективное сжигание низкокалорийных каменных и бурых углей.
Устройство и принцип работы котла
Котел 1,6 МВт твердотопливный выполняется гладкотрубным, горизонтальной компоновки. Топочное пространство выполнено газоплотным. Снаружи котел имеет каркас с установленной на нем теплоизоляцией и обшитый стальными листами. Котел предназначен для установки на механические топки ТШПМ, ШП, РПК. В зависимости от вида топки не значительно меняются присоединительные размеры и фронтальная часть котла.
Блок котла 1,6 МВт твердотопливного представляет собой газоплотную сварную конструкцию, состоящую из топочной камеры и конвективной поверхности нагрева.
Топочная камера выполнена из труб с газоплотной пластиной. Конвективная поверхность нагрева состоит из плотных трубный пакетов, которые расположены в шахматном порядке. Под конвективной частью находится зольный бункер с лазом для очистки от зольных отложений и осмотра труб конвективного пучка.
Теплоизоляция блока котла выполнена из минераловатных теплоизоляционных плит, декоративная обшивка изготовлена из тонколистового окрашенного или полимерного стального проката. В обшивке котла 1,6 МВт твердотопливного имеются люки для периодической очистки котла от золошлаковых отложений.
Выход газов производится через газоход, расположенный на задней стенке котла.
Для управления работой котла, обеспечения расчётных режимов и безопасных условий эксплуатации котёл оснащён предохранительной и запорной арматурой, контрольно измерительными приборами, которые устанавливаются согласно схеме расположения арматуры.
Запорная арматура служит для отвода воды из котла в тепловую сеть, подвода обратной воды в котёл, слива воды из котла, выпуска воздуха из котла, периодической продувки и удаления шлама.
Контрольно измерительные приборы (манометры и термометры) обеспечивают измерение давления и температуры на входе и выходе воды из котла.
Котел работает с уравновешенной тягой, которую создают дутьевой вентилятор и дымосос.
Топливо в топку поступает из бункера топки, шуровка слоя топлива производится механической планкой. Зола и шлак с топочной решетки удаляются планкой в сбросной канал системы шлакоудаления котельной.
Основные технические характеристики котла 1,6 МВт твердотопливного
| Наименование | Котел 1,6 МВт твердотопливный | |||||
| Мощность водогрейного котла, МВт (Гкал/ч) | 1,6 (1,4) | |||||
| Отапливаемая площадь при высоте потолка 3 м, м² | 16000 | |||||
| Топливо | Кузнецкий Д | Харанорский Б1 | ||||
| Низшая теплота сгорания, ккал/ч | 5230 | 2720 | ||||
| КПД котла, не менее, % | 82 | 77 | ||||
| Расход топлива, кг/ч | 373 | 764 | ||||
| Расход условного топлива, кг/ч | 278 | |||||
| Температура уходящих газов, °C | Не более 200 | |||||
| Расход рабочей среды, м³/ч | 64 | |||||
| Температура воды, °C | 70-95 | |||||
| Давление рабочей среды, МПа (кгс/cм²) | 3-6 | |||||
| Гидравлическое сопротивление котла при перепаде температур 25°C, МПа (кгс/cм²) | не более 0,07 (0,7) | |||||
| Аэродинамическое сопротивление, Па (мм. вод. ст.) | Не более 550 | |||||
| Площадь зеркала горения, м² | 2,22 | |||||
| Габаритные размеры котельного блока, не более | ||||||
| Длина, мм | 2750 | |||||
| Ширина, мм | 2050 | |||||
| Высота, мм | 2750 | |||||
Комплектация котла 1,6 МВт твердотопливного
Котел 1,6 МВт твердотопливный поставляется в виде котельного блока, ящика с комплектующими (предохранительный и обратный клапана, запорная арматура, контрольно-измерительные приборы), механической топкой, вентилятором поддува.
По согласованию с заказчиком котел может комплектоваться вспомогательным оборудованием:
- щитом управления,
- золоуловителем,
- насосом,
- газоходами;
- дымососом;
- дымовой трубой.
Котельный завод "Энергия-М" производит и реализует механические котлы различных моделей. Купить котел 1,6 МВт твердотопливный можно сделав заявку на сайте котельного завода. Транспортирование котлов и другого котельно-вспомогательного оборудования осуществляется автотранспортом, ж/д полувагонами и речным транспортом. Котельный завод поставляет продукцию во все регионы Казахстана и России.
Чертежи
