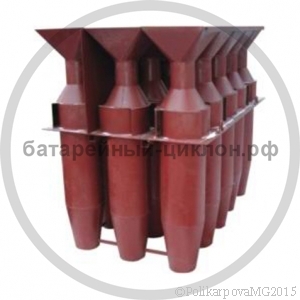

Батарейный циклон БЦ 259

Циклон батарейный БЦ 259 относится к сухим пыле-золоулавливающим устройствам. В том числе он применяется для улавливания золы образующейся при сжигании твердых золосодержащих топлив в паровых и водогрейных котлах. Применяется с паровыми котлами производительностью 2,5-15 т/ч и водогрейными котлами мощностью 3-11,63 МВт. Батарейный циклон БЦ-259 устанавливают в газовом тракте перед дымососом.

Батарейный циклон БЦ 259 компонуется из батарей циклонных элементов объединенных под одним корпусом, имеющих сборный бункер, общий отвод и подвод газов, которые обеспечивают надежную работу установки при работе котлов на многозольных топливах.

Батарейный циклон БЦ-259. Конструкция

Циклон батарейный БЦ-259 состоит из набора стальных циклонных элементов, трубной доски, кожуха и верхней панели с теплоизоляцией, присоединительных фланцев с шибером и бункера с теплоизоляцией. Чтобы сохранить оптимальные скорости движения газов в циклонных элементах при переменной нагрузке, корпус батарейного циклона БЦ-259 выполняют секционным. Таким образом достигается возможность попеременного отключения определенных секций. При малых нагрузках циклона две из трех секций отключают при помощи шибера. Данная схема позволяет уменьшить переток газа через пылевой бункер из одного элемента в другой. Он возникает из-за различия гидравлического сопротивления в разных элементах циклона. В свою очередь это связано с дефектами изготовления, неравномерностью распределения газа в циклонных элементах, а также с разной, так называемой, "пылевой нагрузкой" на элементы. Все это ведет к ухудшению степени очистки газа.

На крышке устанавливается предохранительный клапан. Запыленный газ подводят в секции батарейного циклона БЦ одним общим потоком равномерно по всему входному сечению во входную камеру. Из общего потока запыленный газ поступает в элементы и получает вращение от лопаток завихрителя. Твердые частицы золы, двигаясь по инерции, прижимаются к корпусу циклона и вместе с газовым потоком спускаются по конической части циклона в золовой бункер. При спирально-вихревом движении газов в центре циклона образуется пониженное давление. В зону пониженного давления устремляются очищенные от частиц золы дымовые газы. Изменив осевое направление движения на противоположное, очищенные дымовые газы направляются в выхлопную трубу циклонного элемента. Из выхлопных труб циклонных элементов дымовые газы собираются в общую выходную камеру и отсасываются дымососом котла.

Батарейный циклон БЦ-259. Технические характеристики:

  • КПД=90%;
  • гидравлическое сопротивлении 1200 Па;
  • сопротивление при минимальной нагрузке котла не менее 40 кг/м2;
  • число циклонных элементов от 6 до 48;
  • допустимая температура газов на входе до 4000оС;
  • производительность по очищаемому воздуху или газу - 4-32 тыс. м3/ч.
Марка циклона БЦ-259 Количество элементов БЦ-259 Расход газа, тыс. м³/ч Габаритные размеры циклона Масса, кг Рекомендуемая паропроизводительность котлов, т/ч
Длина Ширина Высота
Батарейный циклон БЦ-259-(3x2) 6 4 1580 1430 3500 1820 0,93 (0,8)
Батарейный циклон БЦ-259-(3x3) 9 6 1980 1502 3450 2500 2,0 (1,2)
Батарейный циклон БЦ-259-(4x3) 12 8 2624 2208 4480 3200 2,5 (1,75)
Батарейный циклон БЦ-259-(4x4) 16 9 2624 2208 4480 3600 3,84 (2,3)
Батарейный циклон БЦ-259-(4x5) 20 13 2624 2208 4480 4000 4,0 (2,8)
Батарейный циклон БЦ-259-(6x4) 24 16 2320 2770 4440 4970 6,5 (4,5)
Батарейный циклон БЦ-259-(6x5) 30 20 2740 2770 4440 5770 6,5 (4,5)
Батарейный циклон БЦ-259-(6x6) 36 24 3160 2770 4440 6580 10,0 (7,0)
Батарейный циклон БЦ-259-(6x7) 42 28 3580 2770 5160 7720 10,0 (7,0)
Батарейный циклон БЦ-259-(6x8) 48 32 4000 2770 5160 8610 15,0 (10,0)

Эксплуатация циклона БЦ 259

Для нормальной эксплуатации батерейного циклона БЦ-259 необходимо поддерживать:

  • сопротивление при нормальной нагрузке котла поддерживать не менее 40 кгс/м2 (за счет отключения секций шибером). В противном случае при малых скоростях движения газа возможно забивание золоуловителя;
  • не допускать подсосов наружного воздуха;
  • обеспечить плотность и безотказную работу запорно-выгрузочных устройств бункера (подсос воздуха в бункер, равный 5%, при наличии очень мелкой золы, вдвое уменьшает степень очистки газов);
  • не допускать переполнения бункера золой, т.к. это снижает степень очистки газа (заполнение бункера не более 2/3 объема);
  • при остановке котла необходимо полностью выгружать уловленную золу из бункера. Оставшаяся зола увлажняется, теряет сыпучесть и может образовать "пробку" в золовыпускном отверстии бункера.

Целесообразно периодически отбирать пробы золы для определения зернового состава, а также измерять концентрацию золы, подсос воздуха и расход очищенного газа. Эти измерения обязательно проводятся после каждого капитального ремонта. Заслонки для измерения статических давлений и температур газа следует устанавливать вблизи входа и выхода из золоуловителя, а для измерении концентрации золы и скорости газа - после золоуловителя на прямых участках.

Периодичность технических осмотров устанавливается в зависимости от производственных условий, но не реже одного раза в квартал. При технических осмотрах устраняются подсосы воздуха через газоходы запорно-выгрузочных устройств, производится полная очистка бункера от золы.

Батарейный циклон БЦ 259 подвергается капитальному ремонту в случае невозможности устранения неисправностей. При капитальном ремонте производится замена износившихся элементов.

Котельный завод "Энергия-М" производит и реализует циклоны различных моделей. Купить батарейные циклоны БЦ 259 можно сделав заявку на сайте котельного завода. Транспортирование циклонов и другого котельно-вспомогательного оборудования осуществляется автотранспортом, ж/д полувагонами и речным транспортом. Котельный завод поставляет продукцию во все регионы России и Казахстана.
