Батарейные циклоны БЦ 512

Батарейный циклон БЦ-512 предназначен для сухой очистки от золы газовоздушных выбросов котельных, паропроизводительностью 25-512 кг/ч и теплопроизводительностью 10-50 Гкал/ч, работающих на малозольном буром и каменном угле, в золе которых содержится много свободной окиси кальция. Также батарейный циклон БЦ 512 может быть использован для улавливания слипающихся зол, забивающих батарейные циклоны других типов, для улавливания золы торфа, может быть использован в двухступенчатой золоулавливающей установке после котлов, работающих на многозольных твердых топливах. Их устанавливают в газовом тракте перед дымососом

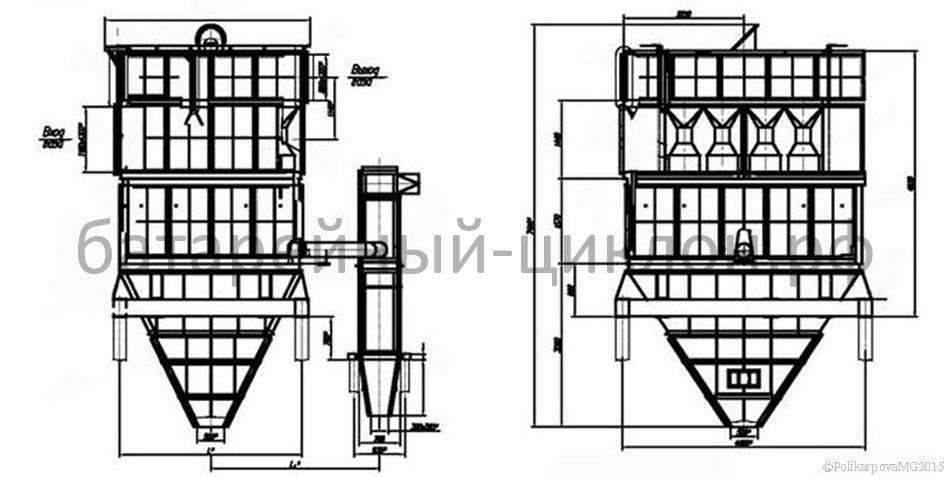

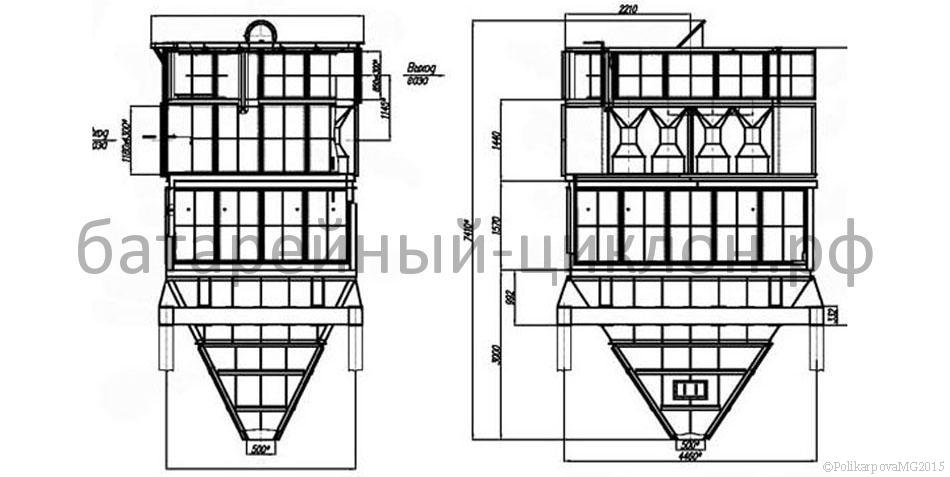

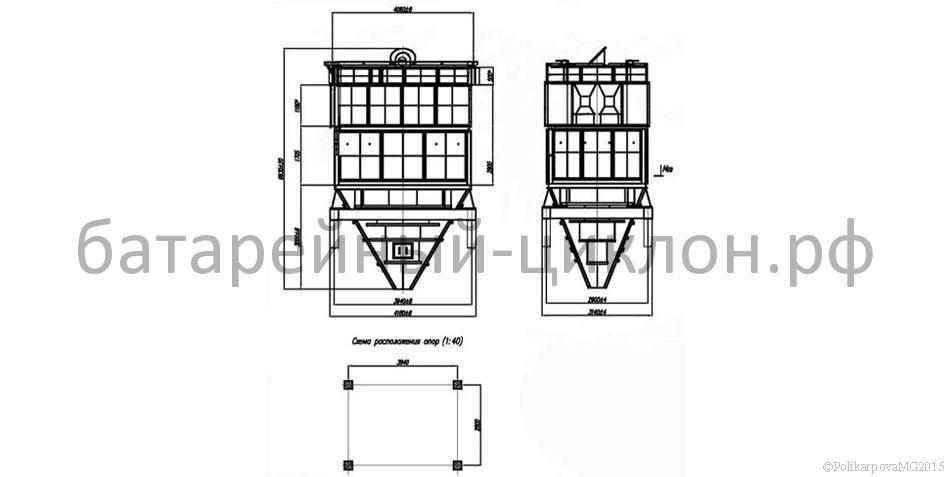

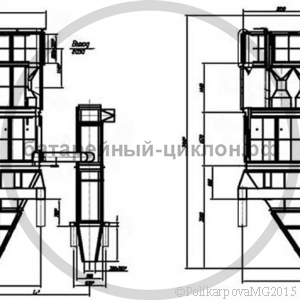

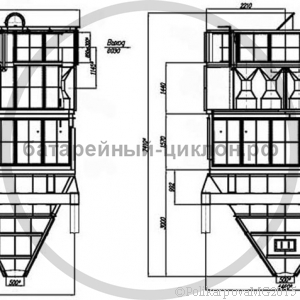

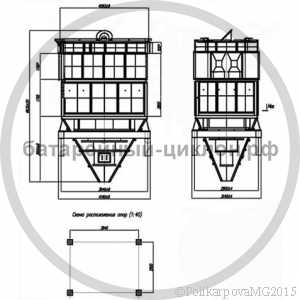

Конструкция батарейного циклона БЦ 512

Циклон батарейный БЦ-512 состоит из входной и выходной камер, секций циклонных элементов, перекрытий, панелей, бункера с золоспусками, фланцев. Батарейный циклон БЦ-512 может оснащаться элементом отсоса (системой рециркуляции), что повышает КПД циклона.

Батарейный циклон БЦ 512 изготовляют одно, двух, трех, четырех и шестисекционным. Основным блоком батарейного циклона БЦ 512, сепарирующим пыль в золу из газа, является секция циклонных элементов СЭЦ 24. Она набирается из одиночных циклонных элементов в четыре ряда по шесть элементов в каждом ряду.

В зависимости от направления вращения газового потока различают циклонные элементы правого и левого вращения. В секции СЭЦ 24 каждый ряд набирается из элементов одного вращения. Ряды с элементами разного вращения чередуются друг с другом по ширине секции.

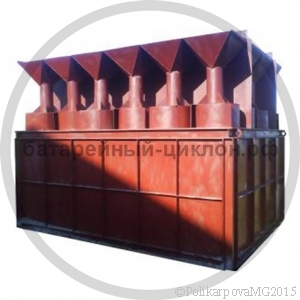

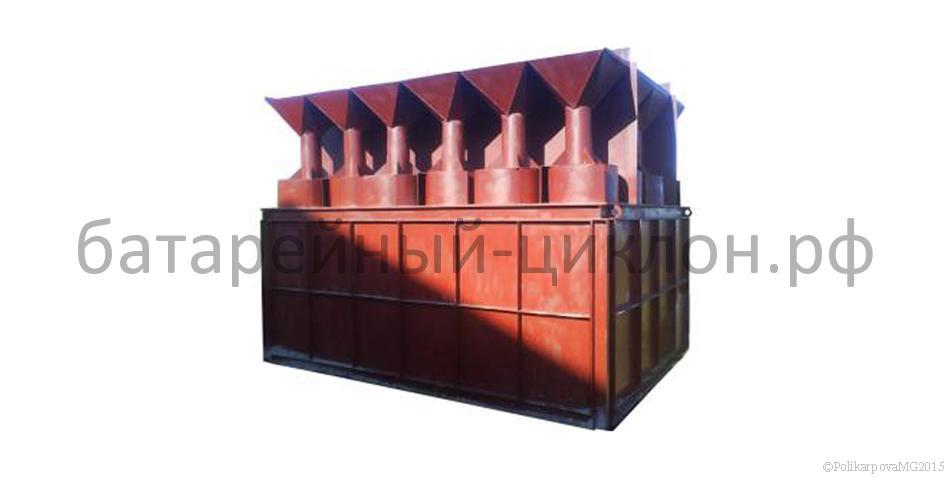

Циклонные элементы изготовлены из стандартных труб 530х9 мм и снабжены сварными четырехзаходными завихрителями газового потока. На срезе выхлопной трубы циклонного элемента установлен зубчатый раскручиватель для снижения неравномерности радиальных потоков газа.

Выхлопная труба элемента заканчивается вверху переходным конфузорным патрубком прямоугольного сечения 640х700 мм с углами наклона сторон более 60°С. Сваренные между собой переходные патрубки образуют верхнюю трубную доску. Отсутствие отложений золы и пыли на верхней трубной доске является одним из преимуществ данной конструкции.

Выходная камера клиновидной формы обеспечивает равную скорость воздушного потока по длине.

Бункер батарейного циклона БЦ 512 разделен на секции, имеющие по одному золовыпускному отверстию (500х500 мм) на 40-50 циклонных элементов. Наклон стенок бункера - не менее 50° к горизонту. Для сильнослипающейся пыли (золы) угол наклона бункера следует увеличить до 60° и установить систему виброотряхивания.

Повышенный диаметр циклонных элементов батарейного циклона БЦ-512 обеспечивает его надежную работу при улавливании слипающихся зол, а также при работе котлов на многозольных топливах. Запыленный газ подводят в секции циклона одним общим потоком ко входной камере. Из общего потока газ поступает в элементы и получает вращение от лопаток завихрителя. Твердые частицы золы, прижимаясь к корпусу циклон, спускаются в золовой бункер. Очищенные дымовые газы направляются в выхлопную трубу циклонного элемента. Из выхлопных труб циклонных элементов дымовые газы собираются в общую выходную камеру и отсасываются дымососом котла.

Батарейный циклон БЦ-512-1-(4х6) поставляется с бункером и рамой опорной в сборе. Остальные батарейные циклоны БЦ-512 поставляются россыпью. Россыпью поставляются секции элементов циклонных, перекрытия, панели, фланцы, тяги, бункер, панели бункера, рама опорная, предохранительный клапан, составные детали циклона. Батарейный циклон БЦ-512 с рециркуляцией комплектуется элементом отсоса.

Батарейный циклон БЦ 512. Достоинства

  • данные золоуловители не забиваются и качественно очищают дымовые газы даже со слипшейся золой;
  • высокий КПД;
  • долгий срок эксплуатации;
  • конструкция циклона предусматривает то, что в верхней доске трубы отсутствуют скопления пыли и золы.

Батарейный циклон БЦ 512. Технические характеристики:

  • степень очистки газов 92 - 94%;
  • гидравлическое сопротивлении 1100-1300 Па;
  • сопротивление при минимальной нагрузке котла не менее 40 кг/м2;
  • число циклонных элементов от 16 до 114;
  • допустимая температура газов на входе до 4000 °С;
  • производительность по очищаемому воздуху или газу - 44-440 тыс. м3/ч.
Марка циклонов БЦ 512 Количество элементов Количество секций Расход газа, тыс. м³/ч Габаритные размеры циклона
Длина Ширина Высота
Батарейный циклон БЦ-512-1-(4x6) 16 1 44 4450 3560 7075
Батарейный циклон БЦ-512-1-(4x4) 16 1 44 4180 3650 7075
Батарейный циклон БЦ-512-Р-1-(4x6) 24 1 67 6050 3560 7075
Батарейный циклон БЦ-512-Р-2-(6x5) 30 2 84 6130 4190 7480
Батарейный циклон БЦ-512-2-(6x5) 30 2 84 4150 4190 7480
Батарейный циклон БЦ-512-Р-2-(6x6) 36 2 100 6770 4190 7480
Батарейный циклон БЦ-512-2-(6x6) 36 2 100 4790 4190 7480
Батарейный циклон БЦ-512-Р-2-(6x7) 42 2 117 7410 4190 7480
Батарейный циклон БЦ-512-2-(6x7) 42 2 117 5130 4190 7480
Батарейный циклон БЦ-512-Р-2-(6x8) 48 2 133 6050 6450 6470
Батарейный циклон БЦ-512-2-(6x8) 48 2 133 4175 6450 6470
Батарейный циклон БЦ-512-Р-3-(12x6) 72 3 200 6050 9360 6970
Батарейный циклон БЦ-512-3-(12x6) 72 3 200 6050 9360 6970
Батарейный циклон БЦ-512-Р-4-(8x12) 96 4 267 11430 6460 6970
Батарейный циклон БЦ-512-4-(8x12) 96 4 267 8105 6460 6970
Батарейный циклон БЦ-512-Р-6-(12x12) 114 6 400 11430 9360 6970
Батарейный циклон БЦ-512-6-(12x12) 114 6 400 8105 9360 6970
