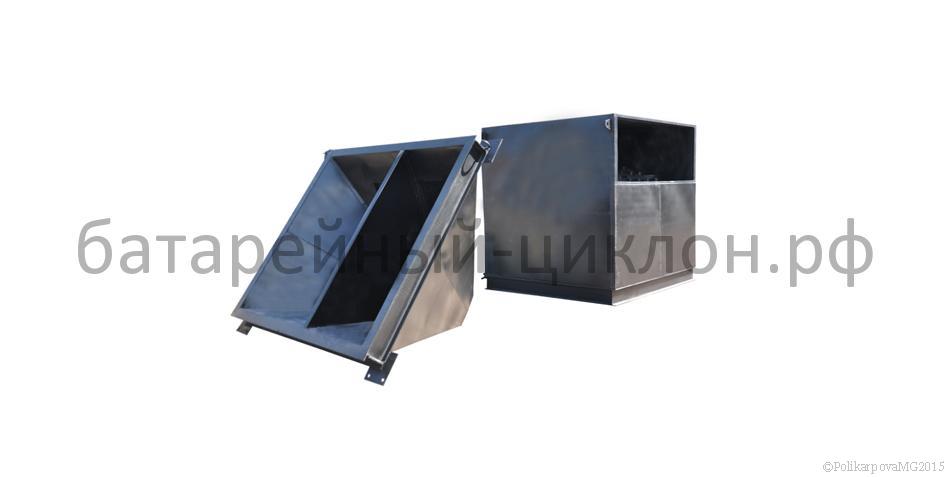

Батарейные циклоны БЦ 2

Батарейный циклон БЦ 2 применяется для обеспыливания газов, содержащих неволокнистые и неслипающиеся пыли (цемент, доломит, известняк, шамот и другие), а текже в качестве устройства для улавливания золы из уходящих газов в отопительных и производственных котельных. Батарейный циклон БЦ 2 нашел широкое применение в котельных установках практически со всеми выпускаемыми отечественной промышленностью котлами типа КЕ, ДКВР и КВ-ТС, КВм. Батарейный циклон БЦ 2 компануется в газовом тракте с котлами производительностью по пару от 6,5 до 25 тонн в час и водогрейными котлами мощностью от 3,0 до 11,63 МВт.

Преимущества батарейного циклона БЦ 2:

батарейный циклон БЦ 2 изготавливается с чугунными корпусами циклонных элементов, что обеспечивает повышенное сопротивление абразивному износу.
батарейный циклон БЦ 2 регулируется по производительности благодаря устройствам отключения секции.
батарейный циклон БЦ 2 обладает высокой степенью очистки, что позволяет иметь кпд циклона не ниже 85%.

Выбор батарейного циклона БЦ 2:

Выбор батарейного циклона БЦ 2 осуществляется в следующей последовательности:

задаются диаметром циклонного элемента, который обычно принимают 250 мм;
определяют плотность и расход газа при рабочих условиях;
рассчитывают расход газа через один элемент;
задаваясь типом батарейного циклона и приняв оптимальную скорость движение газа в циклонном элементе (техническая характеристика батарейного циклона, таблица) рассчитывают число циклонных элементов, необходимых для оптимальной работы батарейного циклона;
вычисляют гидравлическое сопротивление батарейного циклона.

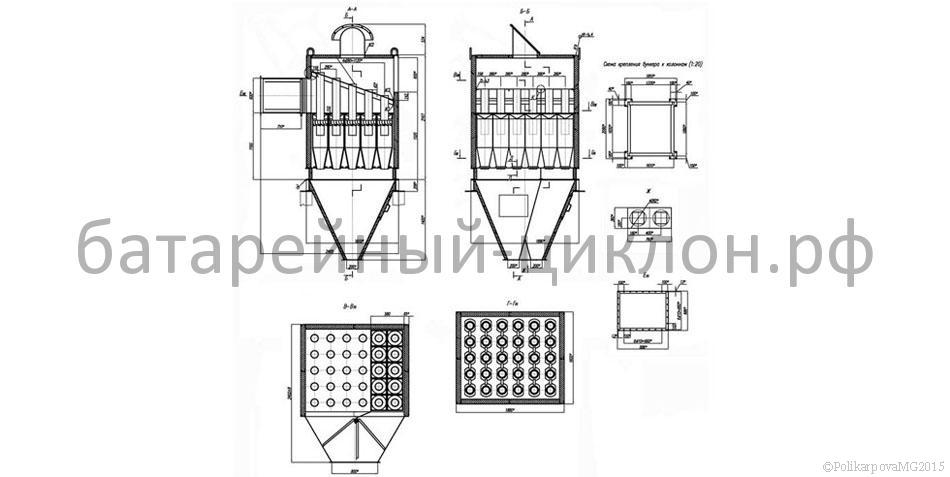

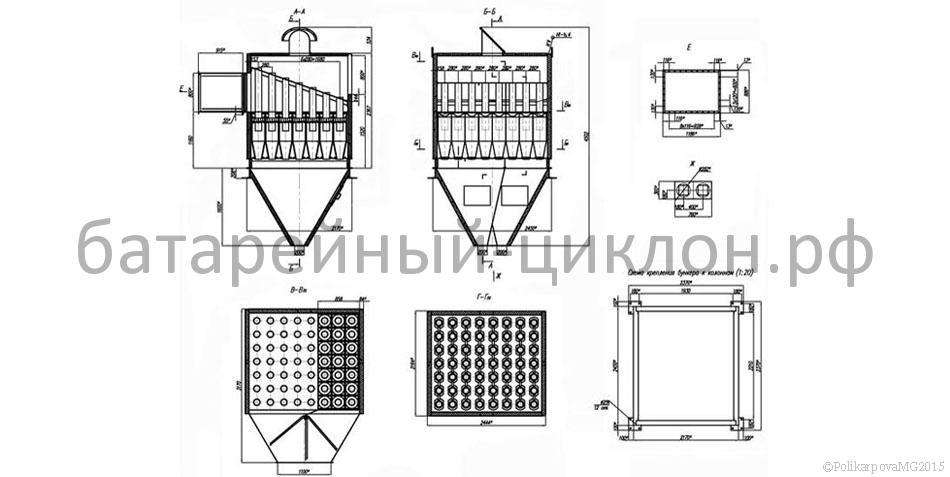

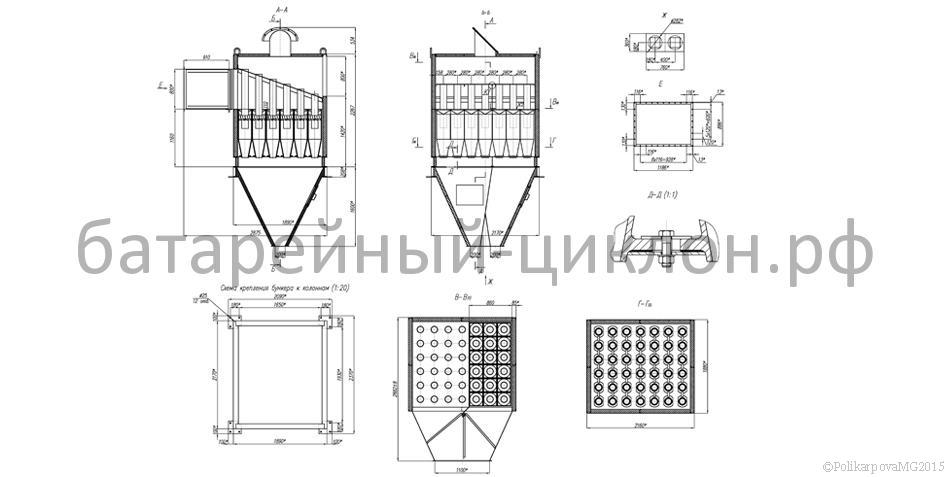

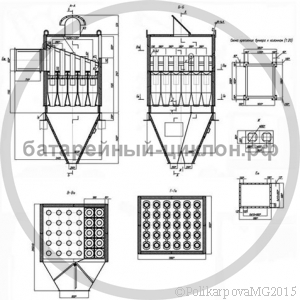

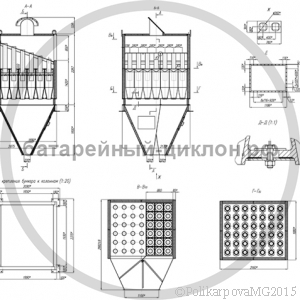

Батарейный циклон БЦ 2. Устройство

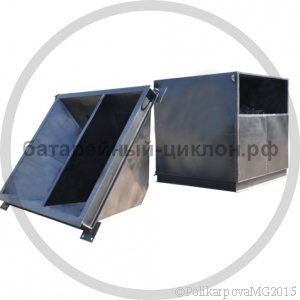

Батарейный циклон БЦ 2 представляет собой золоуловитель, составленный из параллельно установленных циклонных элементов, объединенных в одном корпусе и имеющих общие подвод и отвод газов, а также сборный бункер.

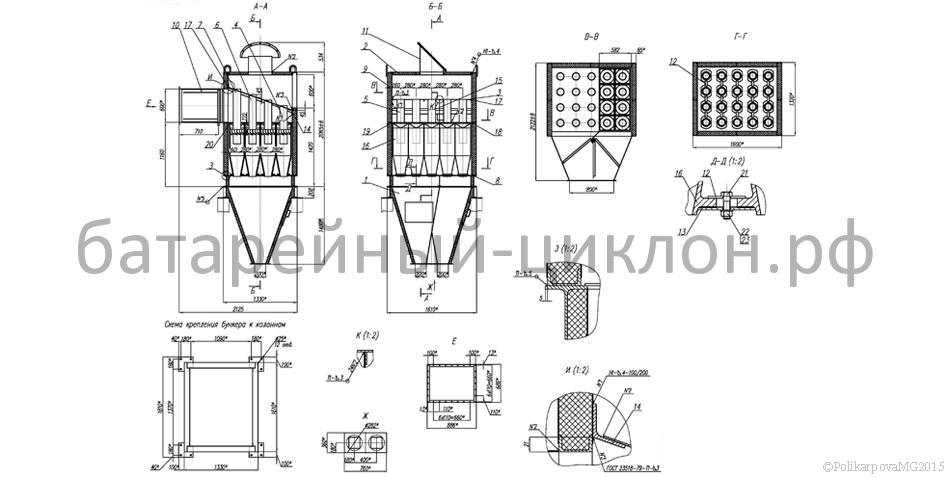

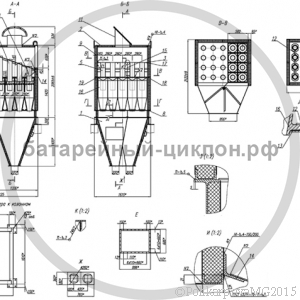

В зависимости от типоразмера батарейный циклон БЦ 2 имеет от 20 до 56 цельнолитых чугунных циклонных элементов диаметром 254 мм, оборудованных направляющими аппаратами типа "Розетка" с углом наклона до 25°. Каждый аппарат разделен на две параллельно работающие секции; последние снабжаются шиберами для их отключения. Такое устройство циклонов позволяет сохранять оптимальную скорость движения газов в циклонных элементах при переменных нагрузках (работа котельных в летний и зимний периоды) путем отключения соответствующих секций. Кроме того, секционирование исключает переток газов из одних элементов в другие через пылевой бункер. В каждой секции на крышках установлены предохранительные клапаны во избежание повреждения аппарата при взрывах или хлопках в процессе очистки взрывоопасных пылегазовых смесей. Корпус и бункер батарейного циклона БЦ 2 изготовляют сварными из листовой стали. Сварные швы корпусов батарейного циклона обеспечивают газоплотность всего циклона.

Батарейный циклон БЦ 2. Принцип работы

Запыленный газ попадает в секции батарейного циклона БЦ 2 общим потоком, равномерно распределённым по всему входному сечению. Из этого потока запыленный газ подводится в элементы и начинает вращение из-за лопаток закручивающего аппарата. Двигаясь по инерции прямо, твердые частицы золы и пыли прижимаются к корпусу циклонного элемента и спускаются по конической части корпуса вместе с газовым потоком. Благодаря спиральному вихревому движению образуется пониженное давление в середине циклонного элемента, в результате поток газов из нижней части конуса меняет направление движения и идет вверх по центру корпуса циклонного элемента, направляясь в трубу для выхлопов. Зола и пыль оседает вниз в сборочный бункер, откуда ее удаляют.

Чтобы батарейный циклон БЦ 2 нормально функционировал нужно поддерживать постоянное сопротивление при наименьшей нагрузке котла не менее двадцати килограмм на метр квадратный. Для этого необходимо отключать одну из секций, не допускать подсосов воздуха извне и переполнения бункера золой. Кроме того, нужно полностью выгружать из бункера уловленную золу при остановке котла.

Батарейный циклон БЦ-2. Технические характеристики

входная скорость дымовых газов в пределах 20-25 м/с;
производительность по очищаемому воздуху или газу в зависимости от давления газов на входе - 15-49 тыс. м³/ч;
число чугунных циклонных элементов от 20 до 56;
внутренний диаметр циклонного элемента 254 мм;
запыленность входных газов 35-75 г/м³;
допустимая температура газов на входе до 4000 С;
аэродинамическое сопротивление батарейного циклона БЦ 2 - 80 - 90 кгс/м²;
максимальное разрежение 15 кПа;
коэффициент гидравлического сопротивления 65;
эффективность очистки от пыли с диаметром частиц 20 мкм 85.

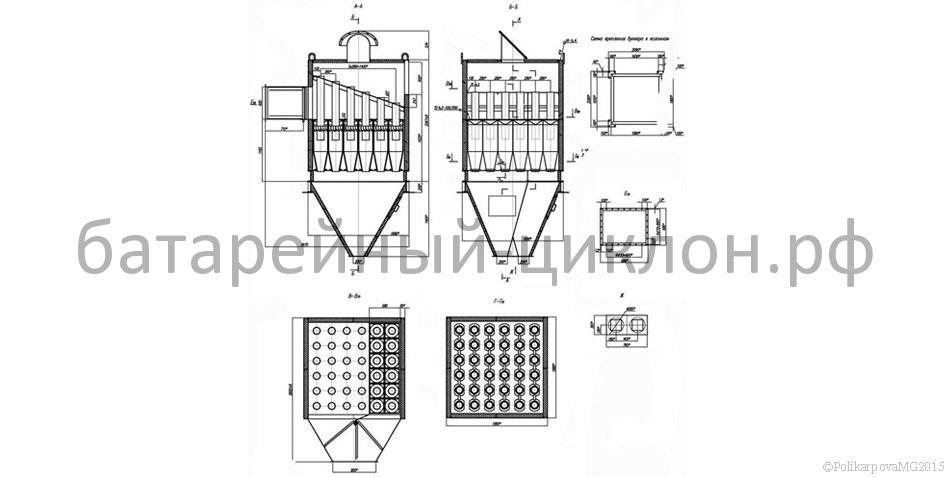

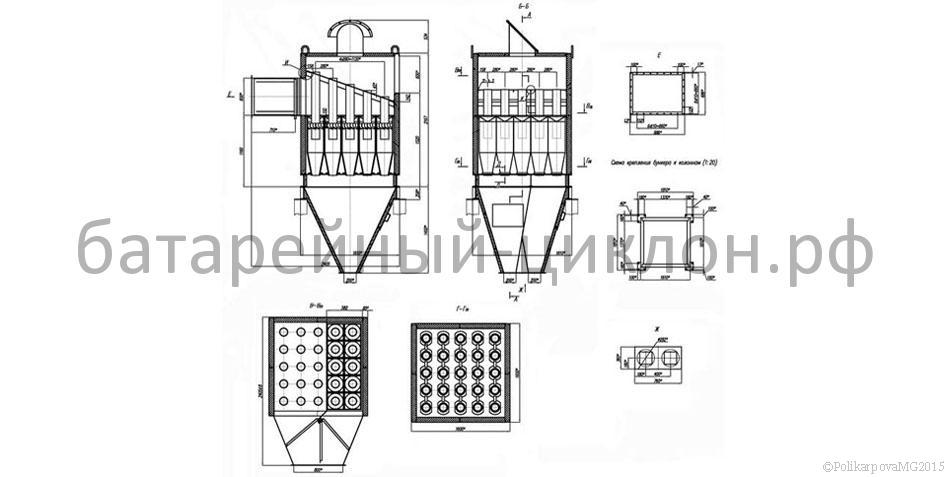

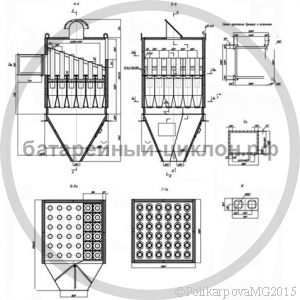

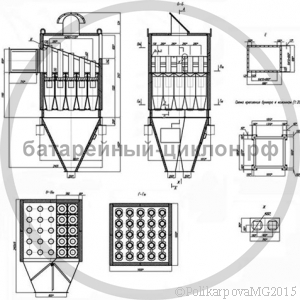

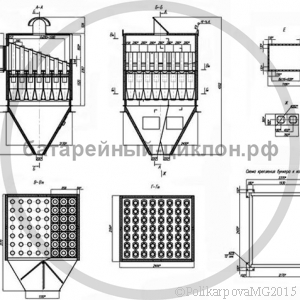

Марка батарейного циклона БЦ	Кол-во элементов	Расход газа при 150oС,м3/с при сопротивлении, кГ/м2(Па)	Габаритные размеры, мм			Масса, кг, не более	Рекомендуемая паропроизводительность котлов, т/ч (теплопроизводительность, Гкал/ч)
Марка батарейного циклона БЦ	Кол-во элементов	Расход газа при 150oС,м3/с при сопротивлении, кГ/м2(Па)	длина	ширина	высота	Масса, кг, не более
Батарейный циклон БЦ-2-4х(3+2)	20	4,18-4,84	2120	1610	4010	3000	6,5
Батарейный циклон БЦ-2-5х(3+2)	25	5,25-6,07	2400	1610	4110	3700	6,5
Батарейный циклон БЦ-2-5х(4+2)	30	6,28-7,25	2400	1890	4110	4200	10,0 (4,0)
Батарейный циклон БЦ-2-6х(4+2)	36	7,55-8.72	2680	1890	4210	4900	10,0 (4,0)
Батарейный циклон БЦ-2-6х(4+3)	42	8,77-10,15	2890	2170	4410	5500	15,0 (6,0)
Батарейный циклон БЦ-2-7х(5+3)	56	11,72-13.58	3170	2450	4510	7200	20,0 (8,0)

Котельный завод "Энергия-М" производит и реализует циклоны различных моделей. Купить батарейные циклоны БЦ-2 можно сделав заявку на сайте котельного завода. Транспортирование циклонов и другого котельно-вспомогательного оборудования осуществляется автотранспортом, ж/д полувагонами и речным транспортом. Котельный завод поставляет продукцию во все регионы России и Казахстана.
