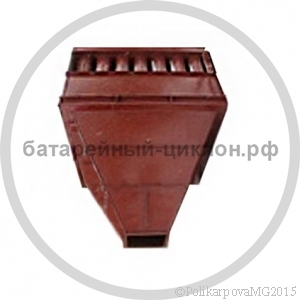

Батарейные циклоны ЦБ

Батарейный циклон ЦБ применяется для очистки запыленных газов или воздуха от твердых частиц неслипающейся пыли или золы с размерами частиц более 5 мкм.

Производительность циклонов ЦБ от 6500 до 43000 м³/ч, коэффициент очистки 80 %.

Циклон ЦБ применяется для очищения газов в:

производственных и отопительных котельных;
угольной пыли в сушильных установках обогатительных и брикетных фабрик;
газов в системах промышленной вентиляции;
неслипающейся пыли в различных видах производства.

Батарейные циклоны ЦБ. Характеристики

Наименование циклона ЦБ	Производительность, м³/ч	Применяемость с котлами	Габариты (LxBxH), мм	Масса, кг
Циклон ЦБ-16	6500-11000	ДКВр-2,5-13; КЕ-2,5-14СО	1800x1325x3095	1670
Циклон ЦБ-16М	6500-11000	ДКВр-2,5-13; КЕ-2,5-14СО	1800x1386x3125	1996
Циклон ЦБ-20	11000-14000	Гефест-3,5-95; КВм 3,5	1760х1590х3120	2042
Циклон ЦБ-25	14000-18000	КЕ-4-14С; ДКВр-4-13С	3112x2050x1720	1930
Циклон ЦБ-25М	14000-18000	КЕ-4-14С; ДКВр-4-13С	2000x1735x3240	2785
Циклон ЦБ-30	18000-23000	ДКВр-6,5-13; КЕ-6,5-14СО	1995х1930х3110	2857
Циклон ЦБ-42	23000-30000	ДКВр-6,5-13; КЕ-6,5-14С-О; КЕ-6,5-14МТ-О	2355х2300х3180	3113
Циклон ЦБ-42М	23000-30000	ДКВр-6,5-13; КЕ-6,5-14С-О; КЕ-6,5-14МТ-О	2355x2300x3300	4419
Циклон ЦБ-49	30000-36000	ДКВр-10-13; КЕ-10-14С	3280x2705x2300	4084
Циклон ЦБ-49М	30000-36000	ДКВр-10-13; КЕ-10-14С	2705x2315x3380	4866
Циклон ЦБ-56	36000-43000	КЕ -25-14С	3050х2295х3300	4951

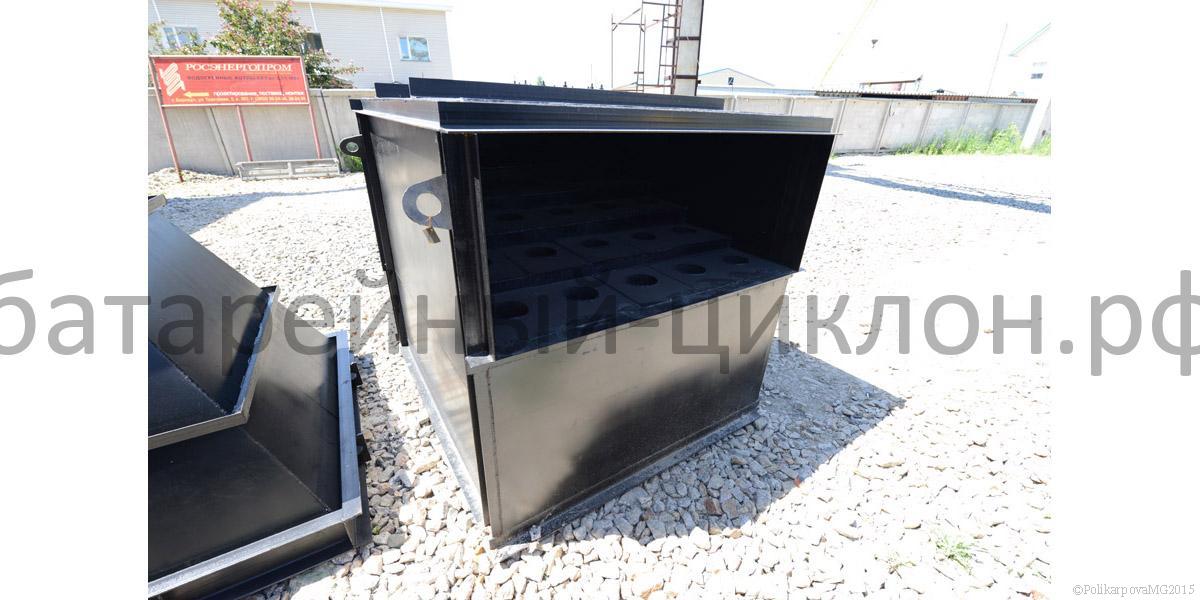

Батарейный циклон ЦБ. Конструкция

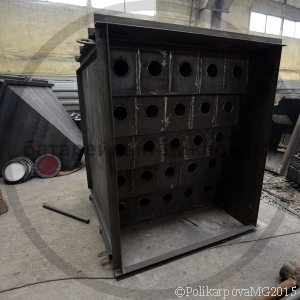

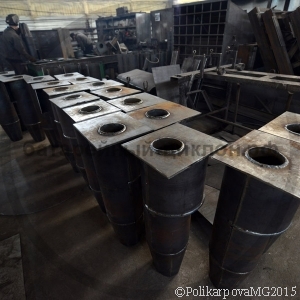

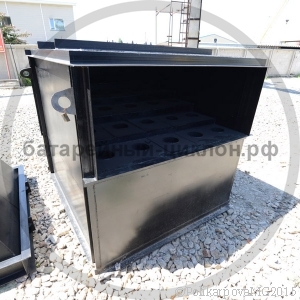

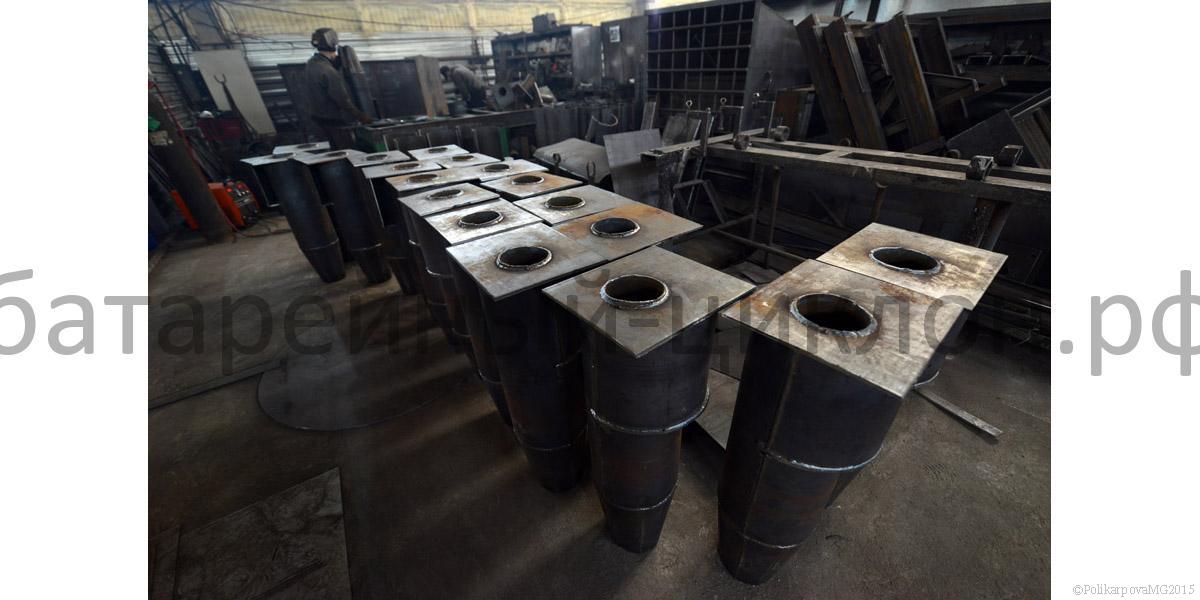

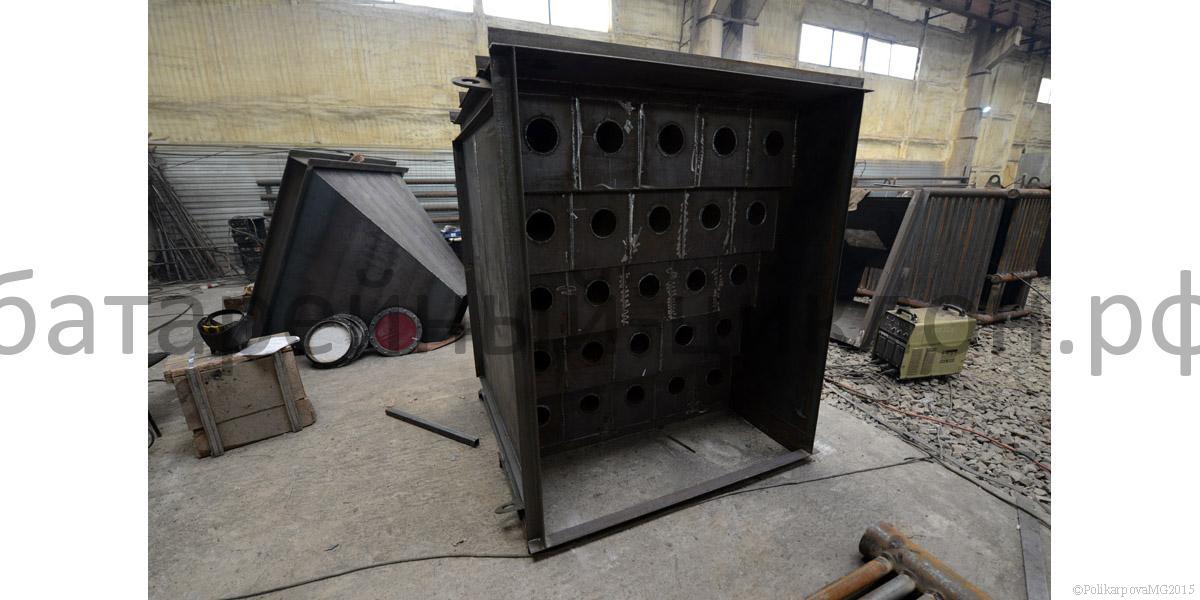

Батарейный циклон ЦБ - имеет от 16 до 56 циклонных элементов, диаметром 245 мм. Циклонные элементы ЦБ состоят из полых цилиндрических корпусов с конусной частью внизу и входными патрубками с аппаратами закручивания - полуулитками. Внутри элементов вертикально установлены выхлопные патрубки.

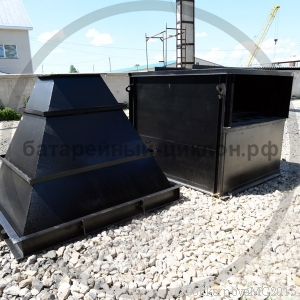

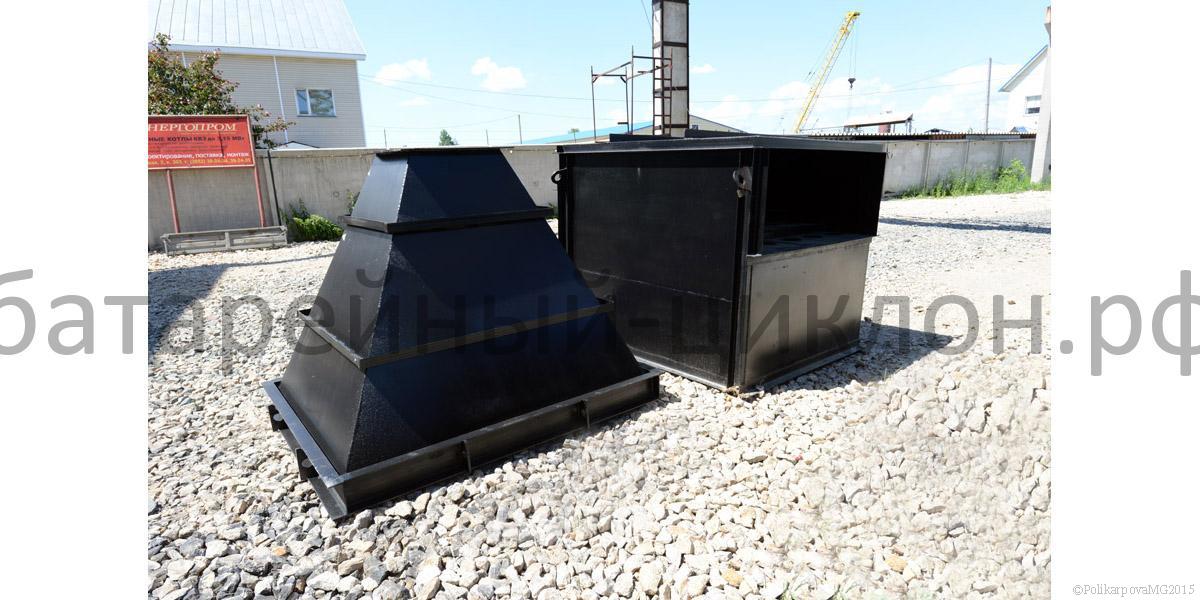

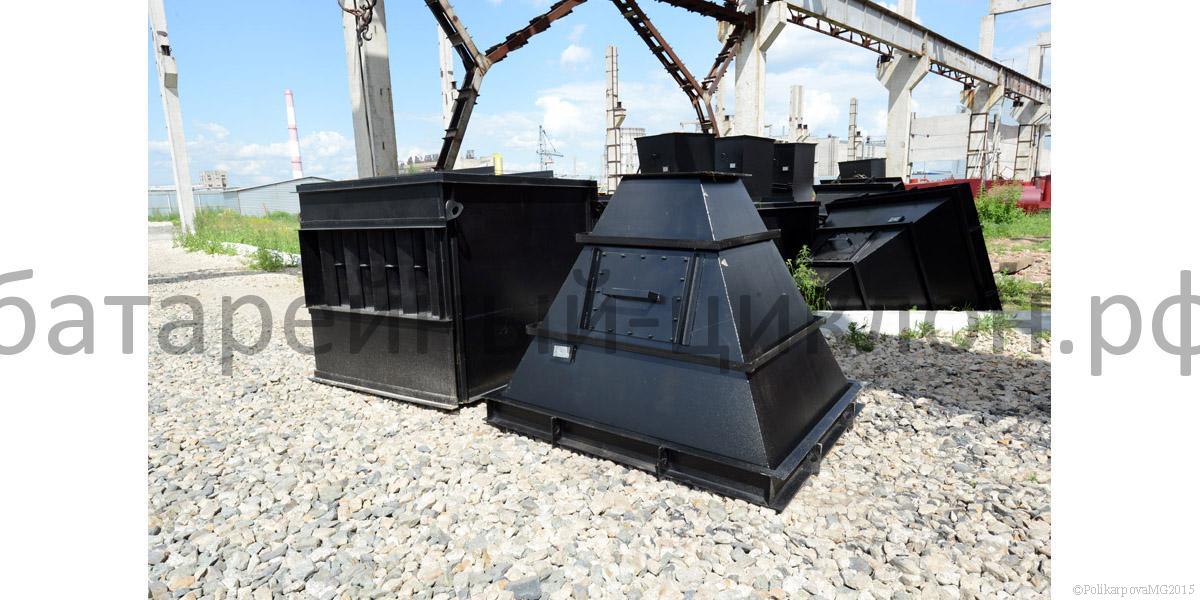

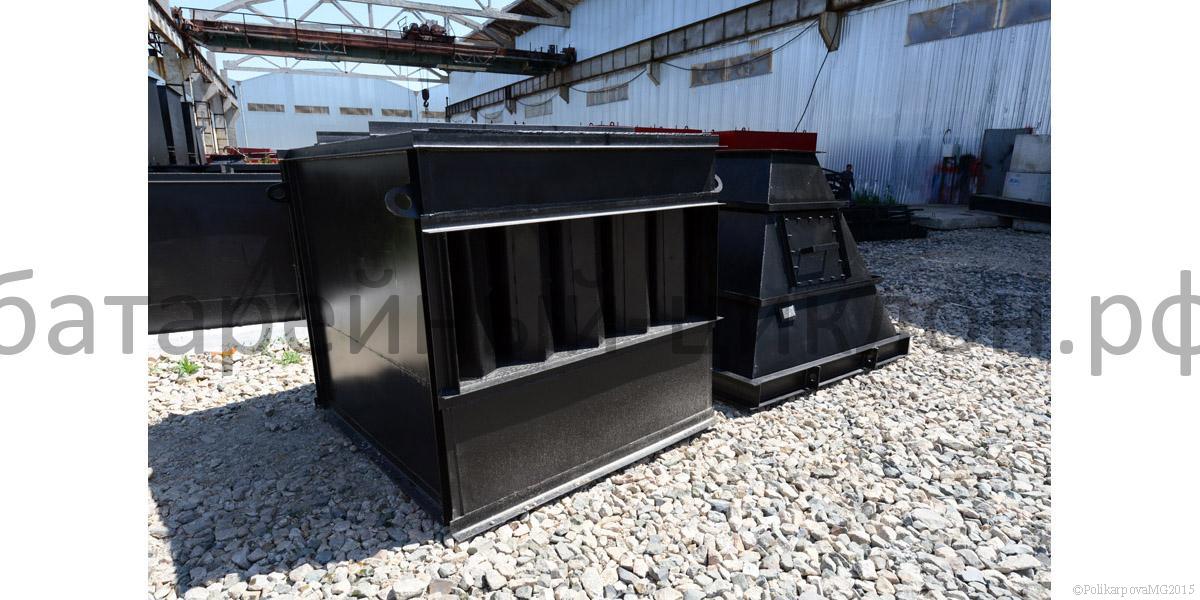

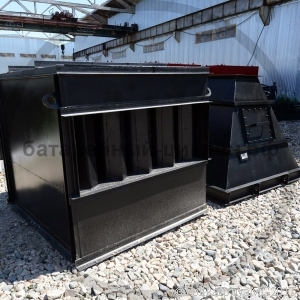

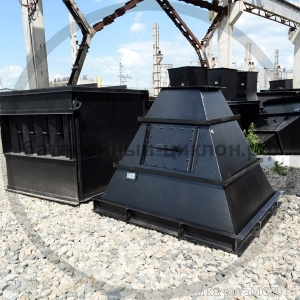

Циклон ЦБ делится на три части: верхняя камера очищенных газов, средняя камера запылённых газов, нижняя - бункер сбора пыли.

Особенностью циклона ЦБ является то, что он не имеет оключаемых секций, пылевой поток проходит через все циклонные элементы блока, не разделяясь. Поэтому данный циклон не имеет регулировки по производительности, в зависимости от нагрузки котла. То есть данный вид циклона не эффективен при применении на группу котлов и устанавливается только на одну котельную установку.

Батарейный циклон ЦБ монтируется за котлом перед дымососом.

Принцип действия батарейного циклона ЦБ

Очищаемая газовая среда со скоростью около 20-25 м/с через входной патрубок подается в средню часть циклона, равномерно распределятся по циклонным элементам и движется в спирально - вращательном режиме. Вследствие инерционных сил, частички золы оседают на стенках аппарата, затем захваченные вторичным потоком воздуха попадают в нижнюю часть циклона и отводятся в бункер. Очищенная газовая среда отводится через внутреннюю трубку циклона, проходит вверх и попадает в атмосферу.

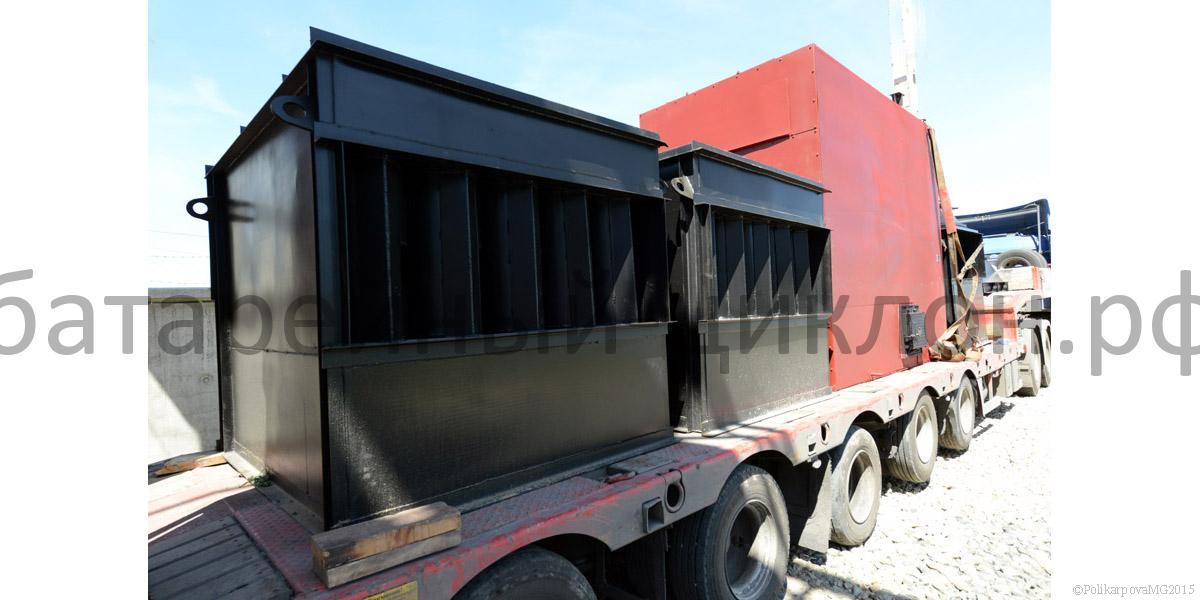

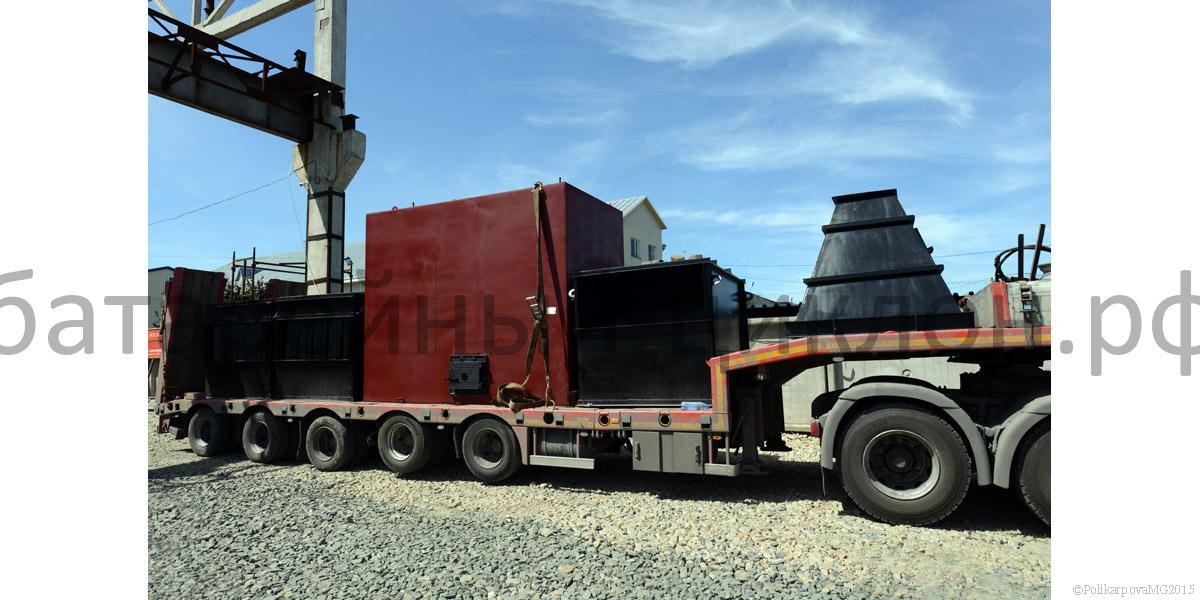

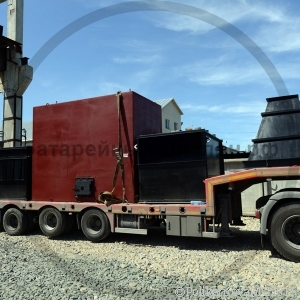

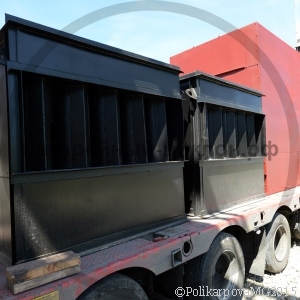

Котельный завод "Энергия-М" производит и реализует циклоны различных моделей. Купить батарейные циклоны ЦБ можно сделав заявку на сайте котельного завода. Транспортирование циклонов и другого котельно-вспомогательного оборудования осуществляется автотранспортом, ж/д полувагонами и речным транспортом. Котельный завод поставляет продукцию во все регионы России и Казахстана.
