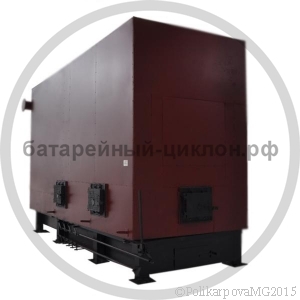

Котел 2,2 МВт
Цена с НДС: 1577000 q
Данный товар вы можете купить на нашем заводе.
Отправьте нам заявку и мы перезвоним вам в ближайшее время.
Котел 2,2 МВт
Водогрейный котел 2,2 МВт работает на каменном и буром угле, предназначается для отопления жилых и производственных помещений, а также для горячего водоснабжения. Котел 2,2 МВт устанавливается в производственно-отопительных котельных, в открытых и закрытых системах теплоснабжения.
Твердотопливный котел 2,2 МВт работает с принудительной циркуляцией воды. Температура нагрева воды до 115° С, давление до 0,6 МПа. Сжигаемое топливо каменные и бурые угли, резервным топливом могут являться дрова.
Основными достоинствами котла 2,2 МВт являются:
- простота в эксплуатации;
- надежность;
- экономичность;
- низкая цена котла.
Водогрейный котел 2,2 МВт на твердом топливе имеет компактные размеры, высокий КПД и не требователен к химическому составу воды, конструкция топочной решетки обеспечивает эффективное сжигание низкокалорийных каменных и бурых углей.
Устройство и принцип работы котла
Основным элементом котла является блок котла с ручной топкой. Блок котла представляет собой газоплотную сварную конструкцию, состоящую из топочной камеры, топки и конвективной поверхности нагрева.
Топочная камера выполнена из труб. Ручная колосниковая топка выполнена в виде охлаждаемой решётки или чугунных колосников. Под топочным полотном расположен дутьевой короб для подачи воздуха под слой топлива. Конвективная поверхность нагрева состоит из плотных трубный пакетов, которые расположены в шахматном порядке. Под конвективной частью находится зольный бункер с лазом для очистки от зольных отложений и осмотра труб конвективного пучка.
Теплоизоляция блока котла выполнена из минераловатных теплоизоляционных плит, декоративная обшивка изготовлена из тонколистового окрашенного или полимерного стального проката.
Выход газов производится через газоход, расположенный на задней стенке котла.
Для управления работой котла, обеспечения расчётных режимов и безопасных условий эксплуатации котёл оснащён предохранительной и запорной арматурой, контрольно измерительными приборами, которые устанавливаются согласно схеме расположения арматуры.
Запорная арматура служит для отвода воды из котла в тепловую сеть, подвода обратной воды в котёл, слива воды из котла, выпуска воздуха из котла, периодической продувки и удаления шлама.
Контрольно измерительные приборы (манометры и термометры) обеспечивают измерение давления и температуры на входе и выходе воды из котла.
Котёл 2,2 МВт работает с принудительной тягой, которую создают дутьевой вентилятор и дымовая труба.
Топливо в топку подаётся вручную через топочную дверь и сжигается на топочной решетке. Зола и шлак удаляются вручную через топочную дверь и зольник.
Основные технические характеристики котла 2,2 МВт
| Наименование | Котел 2,2 МВт | |||
| Мощность водогрейного котла, МВт (Гкал/ч) | 2,2 (1,9) | |||
| Отапливаемая площадь при высоте потолка 3 м, м² | 22000 | |||
| Топливо | Кузнецкий Д | Харанорский Б1 | ||
| Низшая теплота сгорания, ккал/ч | 5230 | 2720 | ||
| КПД котла, не менее, % | 83 | 78 | ||
| Расход топлива, кг/ч | 431 | 953 | ||
| Расход условного топлива, кг/ч | 325 | |||
| Температура уходящих газов, °C | Не более 200 | |||
| Расход рабочей среды, м³/ч | 75 | |||
| Температура воды, °C | 70-95 | |||
| Давление рабочей среды, МПа (кгс/cм²) | 3-6 | |||
| Гидравлическое сопротивление котла при перепаде температур 25°C, МПа (кгс/cм²) | не более 0,06 (0,7)6 | |||
| Аэродинамическое сопротивление, Па (мм. вод. ст.) | Не более 400 | |||
| Габаритные размеры котельного блока, не более | ||||
| Длина, мм | 4500 | |||
| Ширина, мм | 2100 | |||
| Высота, мм | 3100 | |||
Комплектация котла 2,2 МВт
Котел 2,2 МВт поставляется в виде блока с топкой на опорах, ящика с комплектующими (предохранительный и обратный клапана, запорная арматура, контрольно-измерительные приборы), комплекта колосников.
По согласованию с заказчиком котел может комплектоваться вспомогательным оборудованием:
- щитом управления,
- насосом,
- газоходами;
- дымовой трубой.
Котельный завод "Энергия-М" производит и реализует твердотопливные котлы различных моделей. Купить котел 2,2 МВт можно сделав заявку на сайте котельного завода. Транспортирование котлов и другого котельно-вспомогательного оборудования осуществляется автотранспортом, ж/д полувагонами и речным транспортом. Котельный завод поставляет продукцию во все регионы Казахстана и России.
Чертежи
