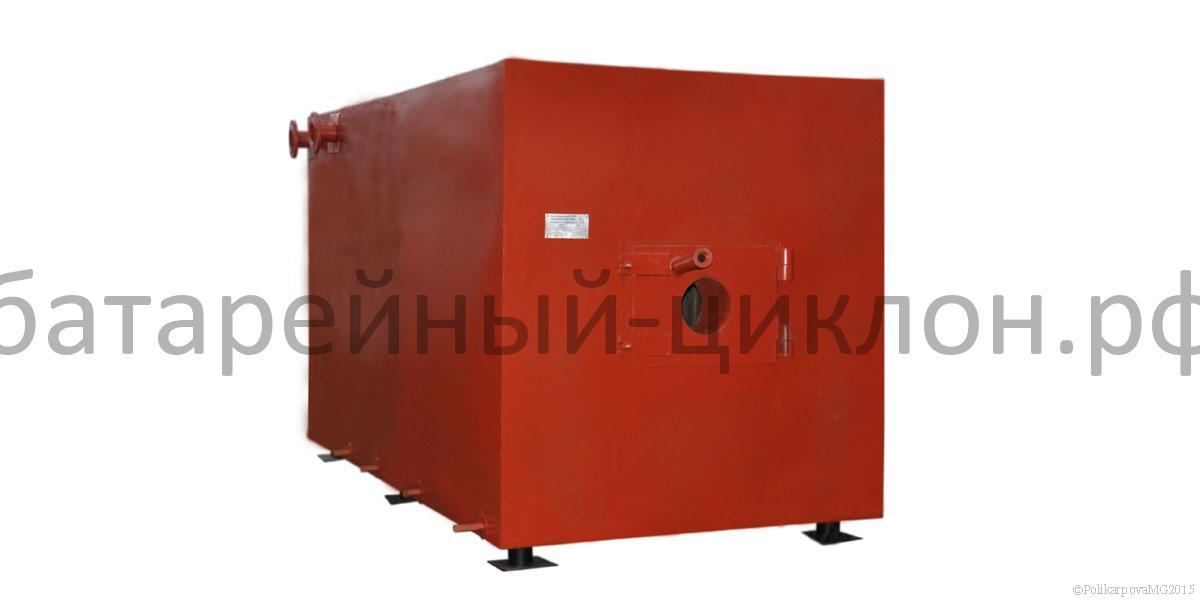

Котел 400 кВт на газе
Котел 400 кВт на газе предназначен для отопления производственных помещений и жилых зданий, а также для горячего водоснабжения, устанавливается в производственно-отопительных котельных, в открытых и закрытых системах теплоснабжения.
Котел 400 кВт на газе работает с принудительной циркуляцией воды. Температура нагрева воды до 115° С, давление до 0,6 МПа.
Основными достоинствами котла 400 кВт на газе являются:
- простота в эксплуатации;
- надежность;
- экономичность;
- компактные размеры;
- работает с широким рядом импортных и отечественных горелок;
- низкая цена котла.
Устройство и принцип работы котла
Котел 400 кВт на газе работает с различными горелками, подающими в топочную камеру топливо, где происходит сжигание топлива и образование горячих газов и передача их тепла через поверхности нагрева теплоносителю. Автоматика горелки осуществляет регулирование режима горения, обеспечивает поддержание в контуре котла требуемой температуры воды. Диапазон температуры воды в контуре котла задается на пульте управления. При достижении крайних значений автоматически осуществляется включение и выключение горелки. Этот режим обеспечивает надежную и экономичную работу котла.
Горячие дымовые газы, проходя поверхности нагрева котла, охлаждаются до 180 °С, и удаляются через дымовую трубу, импортные горелки работают под наддувом и дымосос для стабильной работы котла не нужен. Принудительная циркуляция воды обеспечивается сетевым насосом. Подпитка сетевой воды производится подпиточным насосом. Для обеспечения надежной и экономичной работы котла, рекомендуется использовать насосы марки GRUNDFOS и WILO.
Конструкция котла 400 кВт на газет - гладкотрубная, теплоноситель движется по трубам, объединенных между собой системой коллекторов, снаружи омываемых горячими газами. Трубная система крепится к опорной раме и каркасу с изоляционными материалами, обшитого листовой сталью. На заднем экране топки устанавливается взрывной клапан, предохраняющий конструкцию котла от возможного разрушения при возникновении избыточного давления в топке. Котел 400 кВт на газе устанавливается на опорную раму из швеллера с опорами. В фронтовой части топочной камеры котла предусмотрено отверстие для установки и крепления горелки. Фронтовая плита закреплена на котле при помощи шарниров и выполняет функцию люка, что позволяет осуществлять доступ в топочную камеру котла для осмотра и ремонтных работ без разбора фронтовой обшивки и изоляции.
Основные технические характеристики котла 400 кВт на газе
| Наименование показателя | Котел 400 кВт на газе |
| Мощность газового котла, МВт (Гкал/ч) | 0,4 (0,34) |
| Топливо | Газ |
| Низшая теплота сгорания, ккал/ч | 8120 |
| КПД котла, не менее, % | 91 |
| Расход топлива, нм3/ч (кг/ч) | 46 |
| Температура уходящих газов, не более, 0С | 200 |
| Диапазон рабочего регулирования, % | 40-100 |
| Расход воды, м3/ч | 14 |
| Рабочее давление воды, МПа (кгс/см)2 | 0,3-0,6 (3-6) |
| Гидравлическое сопротивление котла, не более, МПа (кгс/см)2 | 0,07 (0,7) |
| Температура воды, °С | 70-95 (90-115) |
| Глубина топочной камеры, мм | 1710 |
| Эквивалентный диаметр, мм | 700 |
| Длина, мм | 2500 |
| Ширина, мм | 1200 |
| Высота, мм | 1900 |
Котельный завод "Энергия-М" производит и реализует газовые котлы различных моделей. Купить котел 400 кВт на газе можно сделав заявку на сайте котельного завода. Транспортирование котлов и другого котельно-вспомогательного оборудования осуществляется автотранспортом, ж/д полувагонами и речным транспортом. Котельный завод поставляет продукцию во все регионы Казахстана и России.
Чертежи
