Котел КВр-1,1

Котел КВр-1,1 работает на каменном и буром угле и предназначен для отопления производственных помещений и жилых зданий, а также для горячего водоснабжения, устанавливается в производственно-отопительных котельных, в открытых и закрытых системах теплоснабжения.

Котел КВр-1,1 работает без дымососа. Основным видом топлива являются каменный и бурый уголь. В качестве резервного могут использоваться дрова.

Основными достоинствами котла КВр-1,1 являются:

  • простота в эксплуатации;
  • надежность;
  • экономичность;
  • работает без дымососа;
  • низкая цена котла.

Котел КВр-1,1 без дымососа имеет компактные размеры, высокий КПД и не требователен химическому составу воды, конструкция топочной решетки обеспечивает эффективное сжигание низкокалорийных каменных и бурых углей.

Устройство и принцип работы котла

Основным элементом котла является блок котла с ручной топкой. Блок котла представляет собой газоплотную сварную конструкцию, состоящую из топочной камеры, топки и конвективной поверхности нагрева, а также системы регулирования тяги и дутья.

Топочная камера выполнена из труб. Ручная колосниковая топка выполнена в виде охлаждаемой решётки или чугунных колосников. Под топочным полотном расположен дутьевой короб для подачи воздуха под слой топлива. Конвективная поверхность нагрева состоит из плотных трубный пакетов, которые расположены в шахматном порядке. Под конвективной частью находится зольный бункер с лазом для очистки от зольных отложений и осмотра труб конвективного пучка.

Теплоизоляция блока котла выполнена из минераловатных теплоизоляционных плит, декоративная обшивка изготовлена из тонколистового окрашенного или полимерного стального проката. Выход газов производится через газоход, расположенный на задней стенке котла. Система регулирования тяги и дутья в котле, обеспечивает устойчивую работу котла при любой температуре наружного воздуха.

Естественная тяга в котле, системе газоходов и дымовой трубе развивается под действием плотности дымовых газов и атмосферного воздуха. Чем больше разность, тем больше развивается тяга. Плотность в свою очередь зависит от температуры, чем ниже температура наружного воздуха, тем лучше тяга.

В момент пуска котла КВр-1,1 горячие газы пускаются, через обводной газоход, установленный сбоку котла и соединяющий топку котла и газоход котельной. Не имея на своем пути никакого сопротивления, горячие газы свободно выходят из топки котла и двигаются по обводному газоходу с минимальным аэродинамическим сопротивлением, разогревают дымовую трубу и в ней появляется естественная тяга. Когда в топке котла устанавливается стабильный режим горения слоя топлива, обводной газоход перекрывается, и газы вытягиваются (протягиваются) уже и через конвективные пакеты, температура горячих газов снижается до 150 ° С. Водогрейный котел без дымососа выходит на мощность, задействована развитая трубная система котла и конвективные пакеты, КПД котла максимально - до 80%. При эксплуатации котла КВр-1,1 нет затрат на электроэнергию, нет потерь с уходящими газами, эффективно сжигается топливо, конструкция котла оптимальна.

Котел КВр-1,1 оснащён предохранительной и запорной арматурой, контрольно измерительными приборами, которые устанавливаются согласно схеме расположения арматуры. Запорная арматура служит для отвода воды из котла в тепловую сеть, подвода обратной воды в котёл, слива воды из котла, выпуска воздуха из котла, периодической продувки и удаления шлама.

Контрольно измерительные приборы (манометры и термометры) обеспечивают измерение давления и температуры на входе и выходе воды из котла. Котел КВр-1,1 работает на естественной тяге, которую создают дутьевой вентилятор и дымовая труба. Топливо в топку подаётся вручную через топочную дверь и сжигается на топочной решетке. Зола и шлак удаляются вручную через топочную дверь.

Основные технические характеристики котла КВр-1,1

Площадь отапливаемого помещения при высоте потолка 3 м, м² 11000
Топливо Кузнецкий Д Харанорский Б1
Низшая теплота сгорания, ккал/ч 5230 2720
КПД котла, не менее, % 83 74
Расход топлива, кг/ч 323 580
Расход условного топлива, кг/ч 214
Температура уходящих газов, °C Не более 200
Расход рабочей среды, м³/ч 50
Температура воды, °C 70-95
Давление рабочей среды, МПа (кгс/cм²) 2,5-6
Гидравлическое сопротивление котла при перепаде температур 25°C, МПа (кгс/cм²) не более 0,073 (0,73)
Аэродинамическое сопротивление, Па (мм. вод. ст.) Не более 70

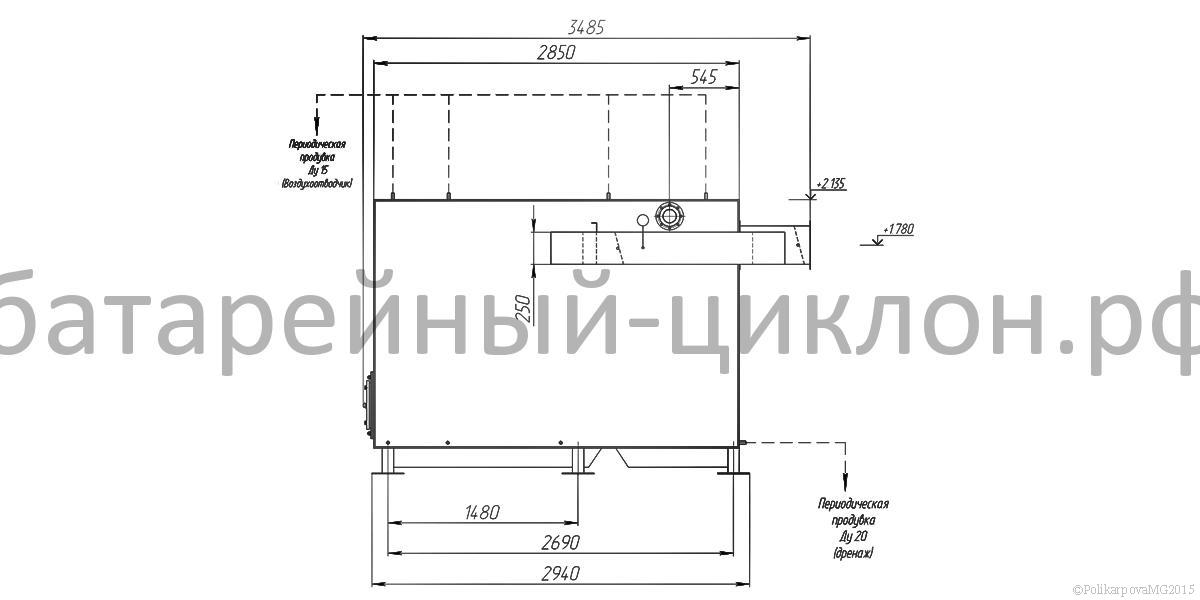

Габаритные размеры котельного блока, не более
Длина, мм 3380
Ширина, мм 1770
Высота, мм 2220

Комплектация котла КВр-1,1

Котел КВр-1,1 поставляется в виде блока с топкой на опорах, ящика с комплектующими (предохранительный и обратный клапана, запорная арматура, контрольно-измерительные приборы), комплекта колосников, системой регулирования тяги и дутья.

По согласованию с заказчиком котел может комплектоваться вспомогательным оборудованием:

  • щитом управления;
  • насосом;
  • газоходами;
  • дымовой трубой.

Котельный завод "Энергия-М" производит и реализует котлы без дымососа различных моделей. Купить котел КВр-1,1 можно сделав заявку на сайте котельного завода. Транспортирование котлов и другого котельно-вспомогательного оборудования осуществляется автотранспортом, ж/д полувагонами и речным транспортом. Котельный завод поставляет продукцию во все регионы Казахстана и России.
