Расчет золоуловителя

Предлагается выбрать тип золоулавливающей установки и определить количество и размеры ее элементов и произвести расчет золоуловителя. Золоулавливающая установка предназначена для котельной, оборудованной тремя котлами типа ДКВР-6,5-13 и работающей на буром угле. Максимальный расход топлива под одним котлом В_макс = 2100 кг/ч; объем дымовых газов, приходящийся на 1 кг топлива при избытке воздуха αзол = 1,75, составляет Σ V = 5,8 м³/кг. Температура газов, входящих в расчет золоуловителя, равна = 200С. Компоновку золоуловителей выполнить поагрегатно.

1.Определяем расчет золоуловителя - часовой расход дымовых газов, очищаемых под каждым золоуловителем (IX.3):

При подобном расходе дымовых газов целесообразнее принять к установке золоуловители типа блоков-циклонов. Для этих золоуловителей величину коэффициента динамического сопротивления.

2. Расчет золоуловителяя - значение плотности дымовых газов при (IX.4):

3. Задаемся аэродинамическим сопротивлением данного типа золоуловителя: ∆h_зол = 45 мм вод. ст., при этом устанавливаем, что

находится в диапазоне рекомендуемых значений.

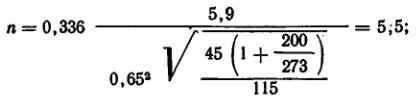

4. Определяем по выражению (IX.5) число элементов, входящих в блок-циклон, задаваясь диаметром корпуса каждого элемента D = 650 мм:

следовательно, необходимо установить шесть элементов.

Проверив результаты по табл. IX.4, убеждаемся, что выбор произведен правильно и устанавливаемому золоуловителю соответствует типоразмер блоков 3×2 - 650
