Электрофильтры
Настоящий раздел написан по материалам пособия по проектированию, разработанного сотрудниками ВНИИПИ Энергопром и ВТИ А. М. Комаровым, Л. И. Кроппом и Г. С. Чекановым.
Для высокоэффективной очистки газов на ТЭЦ применяются горизонтальные многопольные электрофильтры ЭГА1 и электрофильтры ЭГА2 совместной советско - чехословацкой разработки (серия "Дружба").
Характеристики электрофильтров приведены в табл. 8.1, основные размеры показаны на рис. 8.1 и в табл. 8.2. Буквы в типоразмере обозначают: Э - электрофильтр, Г - горизонтальный, А - модификация. Следующие далее цифры означают: 1 или 2 - число секций; 10 - 88 - число проходов; 6 - 12 - номинальная высота; 4 - 6 - число элементов в осадительном электроде; 2 - 4 - число полей.
Выбор требуемого типоразмера выполняется, исходя из объема очищаемых дымовых газов и требуемой степени золоулавливания. На рис. 8.2 показана зависимость степени очистки газов от времени их пребывания в активной зоне электрофильтра. Объем активной зоны аппарата определяют по формуле V = Qτ, где Q - расход дымовых газов при номинальной нагрузке, м3/с; т - время пребывания газов в активной зоне, определяемое по трафику рис. 8.2.
Рис. 8.1. Электрофильтры типа ЭГА: а - односекционные; б - двухсекционные

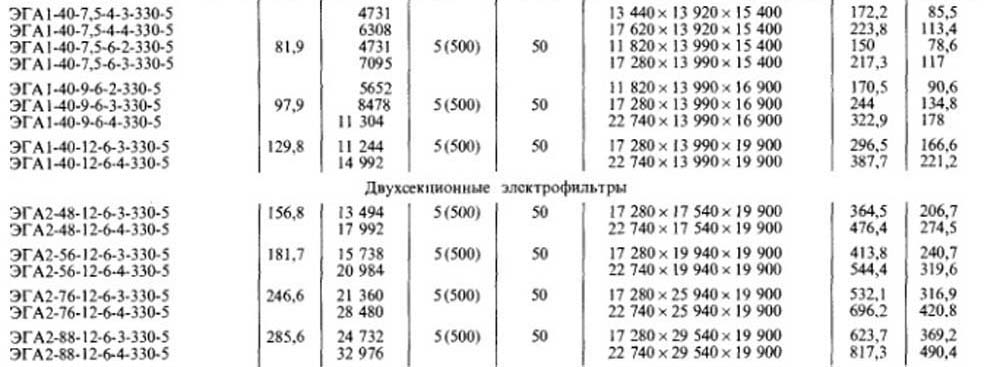

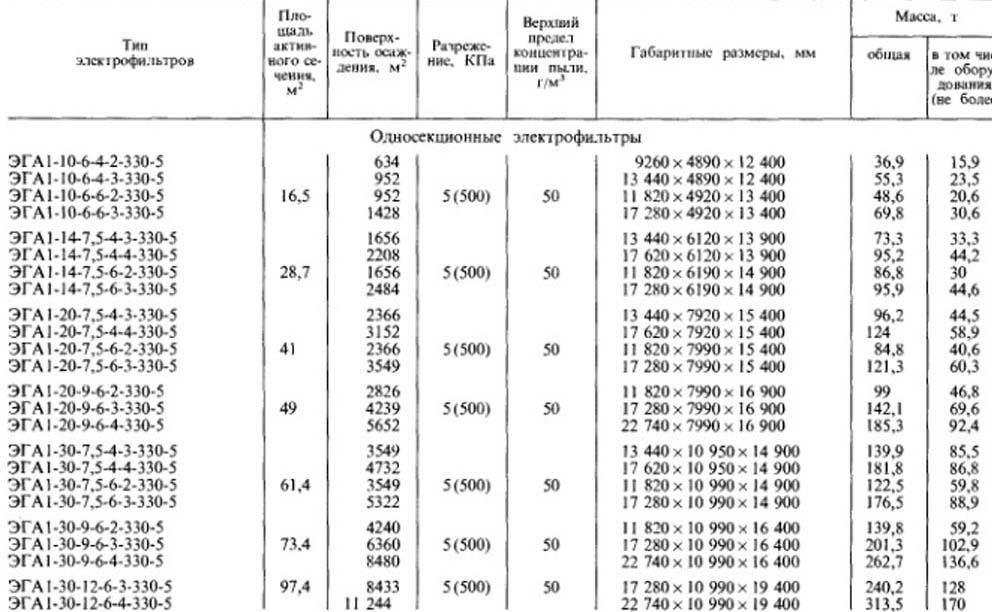

Таблица 8.1. Электрофильтры. Техническая характеристика.

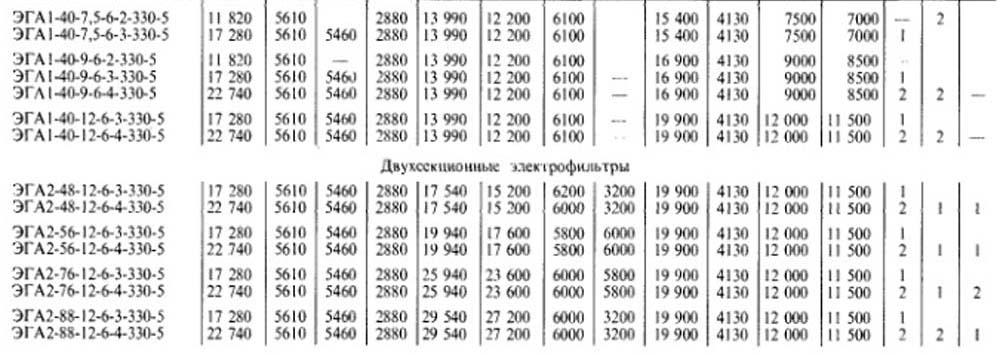

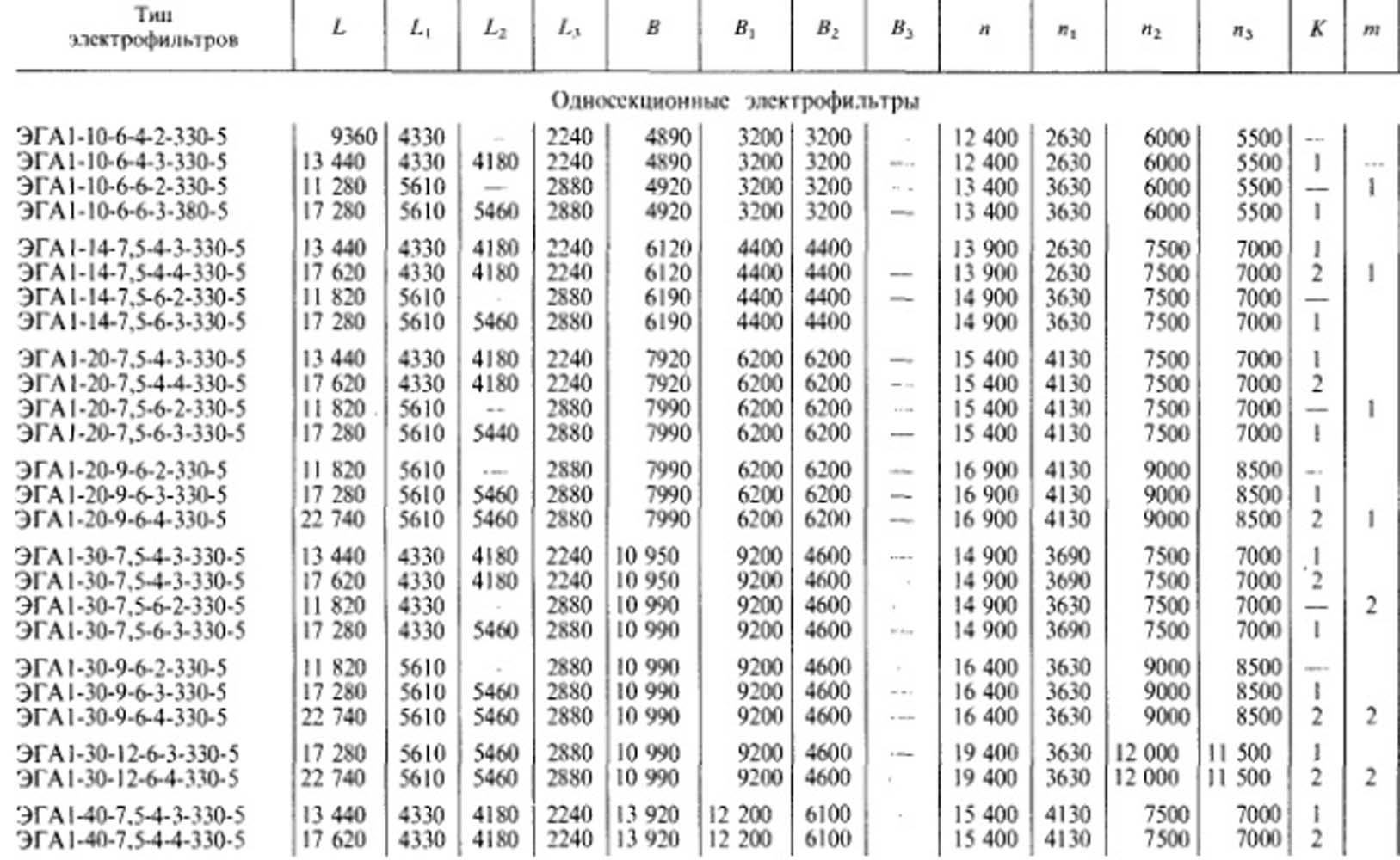

Таблица 8.2. Габаритные и присоединительные размеры электрофильтров, мм
Примечание. Комплект поставки: внутреннее оборудование - транспортабельными блоками; дополнительное оборудование (дополнительные газораспределительные решетки, механизмы встряхивания решеток, люки и др.) в соответствии с утвержденным перечнем по специальному требованию заказчика на основании заказной спецификации. Корпуса, устройства выгрузки пыли в комплект поставки не входят. Изготовитель - Семибратовский экспериментальный завод тазоочистительной аппаратуры (пос. Семибратово Ярославской обл.).

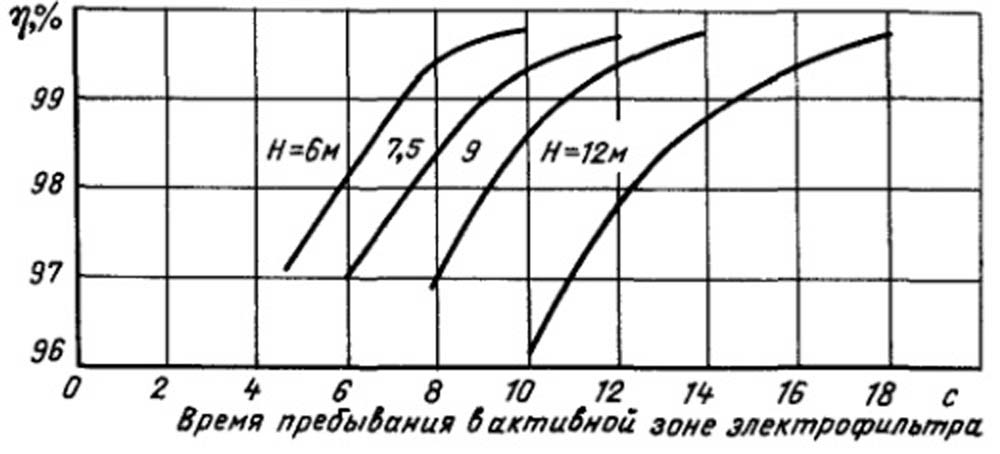

Рис. 8.2. Электрофильтры. Зависимость КПД от времени пребывания газов в активной зоне
Приведенный расчет ориентирован на золу с благоприятными электрофизическими свойствами. Имеется ряд топлив, приведенное содержание которых Sn < 0,3 и приведенная влажность Wп < 2, зола которых при обычных температурах уходящих газов 120 - 150° С обладает высоким удельным электрическим сопротивлением (выше 1011Ом×см) и поэтому плохо улавливается электрофильтрами (угли Экибастузского, большей части Кузнецких и других месторождений). Для подобных топлив следует увеличить активный объем примерно в 1,5 раза.
Для уменьшения удельного электрического сопротивления золы и повышения КПД электрофильтров используется добавка в дымовые газы кондиционирующих веществ: воды, аммиака, триоксиды серы и др. По мнению ВТИ, наиболее рациональным является температурно - влажностное кондиционирование, при котором дымовые газы одноименно и увлажняются, и охлаждаются. Для температурно - влажностного кондиционирования дымовых газов котлов, сжигающих высокозольный экибастузский уголь, следует применять установку перед электрофильтром мокрых золоуловителей, которые обеспечивают очистку газов на 96 - 97%.
Мокрые золоуловители,устанавливаемые перед электрофильтрами, рассчитываются, исходя из необходимости охлаждения дымовых газов до температуры 90°С и должны обеспечиваться средствами автоматического регулирования расхода орошающей воды для поддержания неизменной температуры газов перед электрофильтрами при изменении температуры уходящих газов, нагрузке котла и т. д. Для кондиционирования дымовых газов кузнецких углей целесообразно прямое испарение влаги в газоходах перед электрофильтром. Для кондиционирования рекомендуется использовать осветленную воду из системы ГЗУ.
