Батарейный циклон БЦ 2-6х(4+3)

Батарейный циклон БЦ 2-6х(4+3)
Батарейный циклон БЦ 2-6х(4+3)
Цена с НДС: 816000 q
Данный товар вы можете купить на нашем заводе.

Отправьте нам заявку и мы перезвоним вам в ближайшее время.

Имя
Телефон
Позвонить мне

Батарейный циклон БЦ 2-6х(4+3)

Батарейный циклон БЦ 2-6х(4+3) применяется для обеспыливания газов, содержащих неволокнистые и неслипающиеся пыли (цемент, доломит, известняк, шамот и другие), а также в качестве устройств для улавливания золы из уходящих газов в отопительных и производственных котельных. Батарейный циклон БЦ 2-6х(4+3) нашел широкое применение в котельных установках практически со всеми выпускаемыми отечественной промышленностью котлами типа КЕ, ДКВР и КВ-ТС, КВм. Батарейный циклон БЦ 2-6х(4+3) компануются в газовом тракте с котлами производительностью по пару от 6,5 до 25 тонн в час и водогрейными котлами мощностью от 3,0 до 11,63 МВт.

На нашем котельном заводе можно также приобрести котел паровой Е 1.0 0.9 устройство на различных видах топлива.

Преимущества батарейного циклона БЦ 2-6х(4+3):

  • батарейный циклон БЦ 2-6х(4+3) изготавливается с чугунными корпусами циклонных элементов, что обеспечивает повышенное сопротивление абразивному износу.
  • батарейный циклон БЦ 2-6х(4+3) регулируется по производительности благодаря устройствам отключения секции.
  • батарейный циклон БЦ 2-6х(4+3) обладает высокой степенью очистки, что позволяет иметь кпд циклона не ниже 85%.

Выбор батарейного циклона БЦ 2-6х(4+3):

Выбор батарейного циклона БЦ 2-6х(4+3) осуществляется в следующей последовательности:

  • задаются диаметром циклонного элемента, который обычно принимают 250 мм;
  • определяют плотность и расход газа при рабочих условиях;
  • рассчитывают расход газа через один элемент;
  • задаваясь типом батарейного циклона и приняв оптимальную скорость движение газа в циклонном элементе (техническая характеристика батарейного циклона, таблица) рассчитывают число циклонных элементов, необходимых для оптимальной работы батарейного циклона;
  • вычисляют гидравлическое сопротивление батарейного циклона.

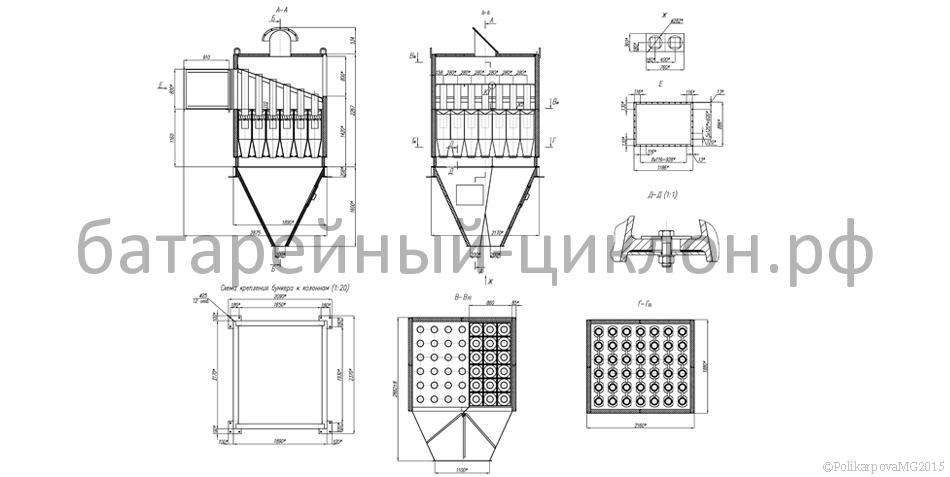

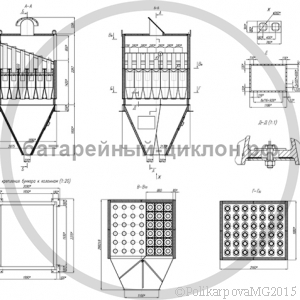

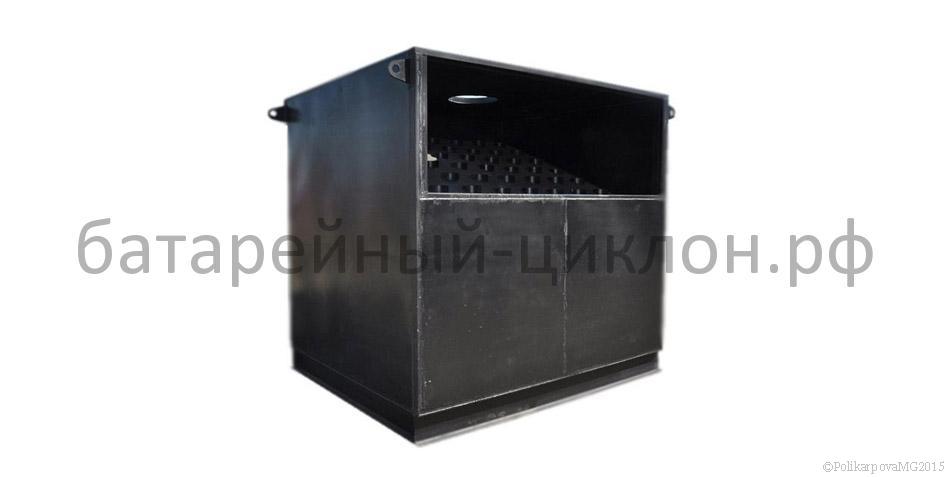

Батарейный циклон БЦ 2-6х(4+3). Устройство

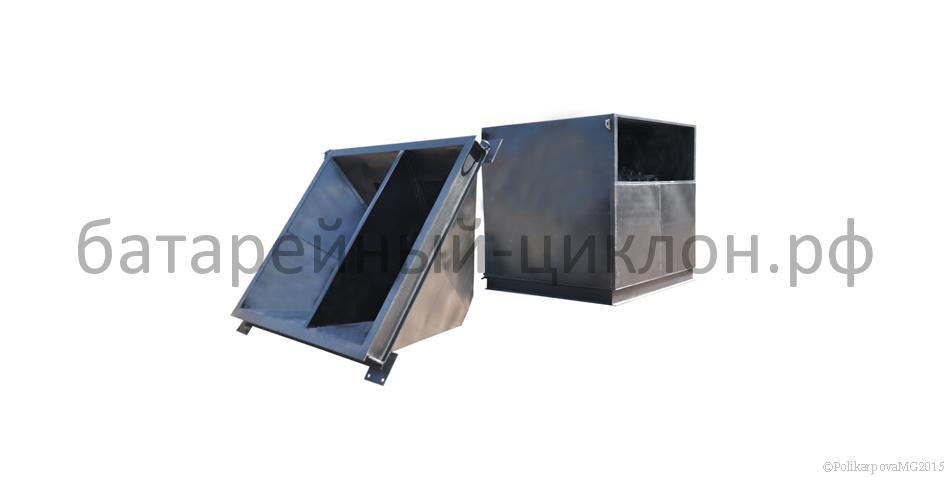

Батарейный циклон БЦ 2-6х(4+3) представляет собой золоуловитель, составленный из параллельно установленных циклонных элементов, объединенных в одном корпусе и имеющих общие подвод и отвод газов, а также сборный бункер.

Батарейный циклон БЦ 2-6х(4+3) в зависимости от типоразмера имеют от 20 до 56 цельнолитых чугунных циклонных элементов диаметром 254 мм, оборудованных направляющими аппаратами типа "Розетка" с углом наклона до 25°. Каждый аппарат разделен на две параллельно работающие секции; последние снабжаются шиберами для их отключения. Такое устройство циклона позволяет сохранять оптимальную скорость движения газов в циклонных элементах при переменных нагрузках (работа котельных в летний и зимний периоды) путем отключения соответствующих секций. Кроме того, секционирование исключает переток газов из одних элементов в другие через пылевой бункер. В каждой секции на крышках установлены предохранительные клапаны во избежание повреждения аппарата при взрывах или хлопках в процессе очистки взрывоопасных пылегазовых смесей. Корпус и бункер батарейного циклона БЦ 2-6х(4+3) изготовляют сварными из листовой стали. Сварные швы корпусов батарейного циклона обеспечивают газоплотность всего циклона.

Батарейный циклон БЦ 2-6х(4+3). Принцип работы

Запыленный газ попадает в секции батарейного циклона БЦ 2-6х(4+3) общим потоком, равномерно распределённым по всему входному сечению. Из этого потока запыленный газ подводится в элементы и начинает вращение из-за лопаток закручивающего аппарата. Двигаясь по инерции прямо, твердые частицы золы и пыли прижимаются к корпусу циклонного элемента и спускаются по конической части корпуса вместе с газовым потоком. Благодаря спиральному вихревому движению образуется пониженное давление в середине циклонного элемента, в результате поток газов из нижней части конуса меняет направление движения и идет вверх по центру корпуса циклонного элемента, направляясь в трубу для выхлопов. Зола и пыль оседает вниз в сборочный бункер, откуда ее удаляют.

Чтобы батарейный циклон БЦ 2-6х(4+3) нормально функционировал нужно поддерживать постоянное сопротивление при наименьшей нагрузке котла не менее двадцати килограмм на метр квадратный. Для этого необходимо отключать одну из секций, не допускать подсосов воздуха извне и переполнения бункера золой. Кроме того, нужно полностью выгружать из бункера уловленную золу при остановке котла.

Батарейный циклон БЦ-2-6х(4+3). Технические характеристики

  • входная скорость дымовых газов в пределах 20-25 м/с;
  • производительность по очищаемому воздуху или газу в зависимости от давления газов на входе - 15-49 тыс. м3/ч;
  • число чугунных циклонных элементов от 20 до 56;
  • внутренний диаметр циклонного элемента 254 мм;
  • запыленность входных газов 35-75 г/м3;
  • допустимая температура газов на входе до 4000 С;
  • аэродинамическое сопротивление батарейных циклонов БЦ 2 - 80 - 90 кгс/м2;
  • максимальное разрежение 15 кПа;
  • коэффициент гидравлического сопротивления 65;
  • эффективность очистки от пыли с диаметром частиц 20 мкм 85.
Марка батарейного циклона БЦ 2 Кол-во элементов Расход газа при 150oС,м3/с при сопротивлении, кГ/м2(Па) Габаритные размеры, мм Масса, кг, не более Рекомендуемая паропроизводительность котлов,
т/ч (теплопроизводительность, Гкал/ч)
длина ширина высота
Батарейный циклон БЦ-2-6х(4+3) 42 8,77-10,15 2890 2170 4410 5500 15,0 (6,0)



Котельный завод "Энергия-М" производит и реализует циклоны различных моделей. Купить батарейный циклон БЦ 2-6х(4+3) можно сделав заявку на сайте котельного завода. Транспортирование циклонов и другого котельно-вспомогательного оборудования осуществляется автотранспортом, ж/д полувагонами и речным транспортом. Котельный завод поставляет продукцию во все регионы России и Казахстана.
