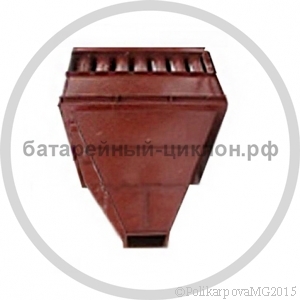

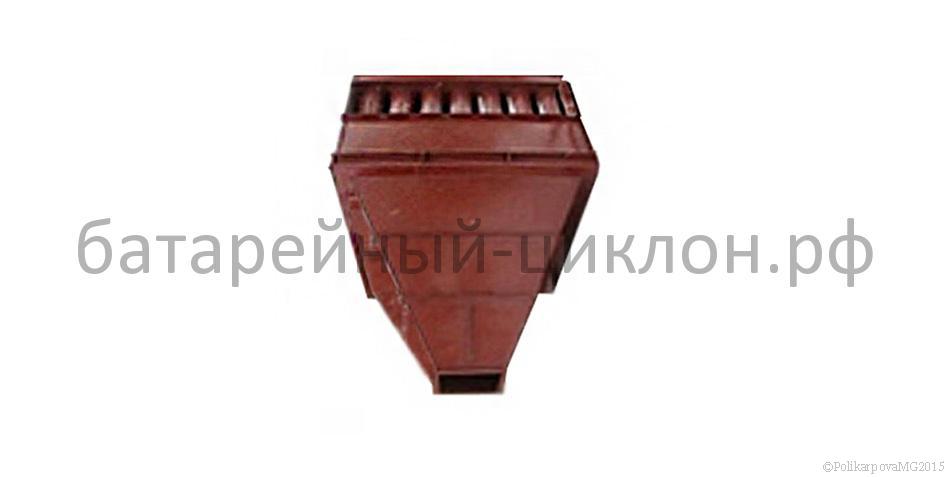

Батарейный циклон ЦБ 42М
Цена с НДС: 704000 q
Данный товар вы можете купить на нашем заводе.
Отправьте нам заявку и мы перезвоним вам в ближайшее время.
Батарейный циклон ЦБ 42М
Батарейный циклон ЦБ 42М применяется для очистки запыленных газов или воздуха от твердых частиц неслипающейся пыли или золы с размерами частиц более 5 мкм.
Циклон ЦБ 42М применяется для очищения газов в
- производственных и отопительных котельных;
- сушильных установках обогатительных и брикетных фабрик;
- системах промышленной вентиляции;
- в различных видах производства.
На сайте нашего котельного завода можно также приобрести отопление прессованными опилками.
Батарейный циклон ЦБ 42М. Характеристики
| Наименование показателя | Значение |
| Номинальная производительность, м3/ч | 23000 |
| Коэффициент очистки, % | 92 |
| Расчетная температура на входе, С | 300 |
| Аэродинамическое сопротивление, кгс/см2 | 100 |
| Запыленность поступпающих газов, г/м3 | 600 |
| Расчетное давление внутри циклона, Па (кгс/м3), не более | 4 |
| Габариты (LxDxH), мм | 2355x2300x3300 |
| Применяется с котлами | ДКВр-6,5-13; КЕ-6,5-14С-О; КЕ-6,5-14МТ-О |
| Масса, кг | 4419 |
Батарейный циклон ЦБ. Конструкция
Батарейный циклон ЦБ - имеет 42 циклонных элементов, диаметром 245 мм. Циклонные элементы ЦБ состоят из полых цилиндрических корпусов с конусной частью внизу и входными патрубками с аппаратами закручивания - полуулитками. Внутри элементов вертикально установлены выхлопные патрубки.
Циклон ЦБ 42М делится на три части: верхняя камера очищенных газов, средняя камера запылённых газов, нижняя - бункер сбора пыли.
Циклонные элементы в циклоне ЦБ-42М устанавливаются ступенчато по ходу движения газов так, что входные патрубки циклонных элементов последующего ряда располагаются ниже предыдущего. Нижние крышки входных патрубков последнего по ходу газа ряда циклонных элементов являются частью нижней трубной доски, что обеспечивает вынос пыли, осевшей на нижней трубной доске. На верхней крышке циклона установлен взрывной клапан.
Особенностью циклона ЦБ 42М является то, что он не имеет оключаемых секций, пылевой поток проходит через все циклонные элементы блока, не разделяясь. Поэтому данный циклон не имеет регулировки по производительности, в зависимости от нагрузки котла. То есть данный вид циклона не эффективен при применении на группу котлов и устанавливается только на одну котельную установку.
Батарейный циклон ЦБ 42М монтируется за котлом перед дымососом.
Очищаемая газовая среда со скоростью около 20-25 м/с через входной патрубок подается в циклон ЦБ 42М, равномерно распределятся по циклонным элементам и движется в спирально - вращательном режиме. Вследствие инерционных сил, частички золы оседают на стенках аппарата, затем захваченные вторичным потоком воздуха попадают в нижнюю часть циклона и отводятся в бункер. Очищенная газовая среда отводится через внутреннюю трубку циклона, проходит вверх и попадает в атмосферу.
Котельный завод "Энергия-М" производит и реализует циклоны различных моделей. Купить батарейный циклон ЦБ 42М можно сделав заявку на сайте котельного завода. Транспортирование циклонов и другого котельно-вспомогательного оборудования осуществляется автотранспортом, ж/д полувагонами и речным транспортом. Котельный завод поставляет продукцию во все регионы России и Казахстана.

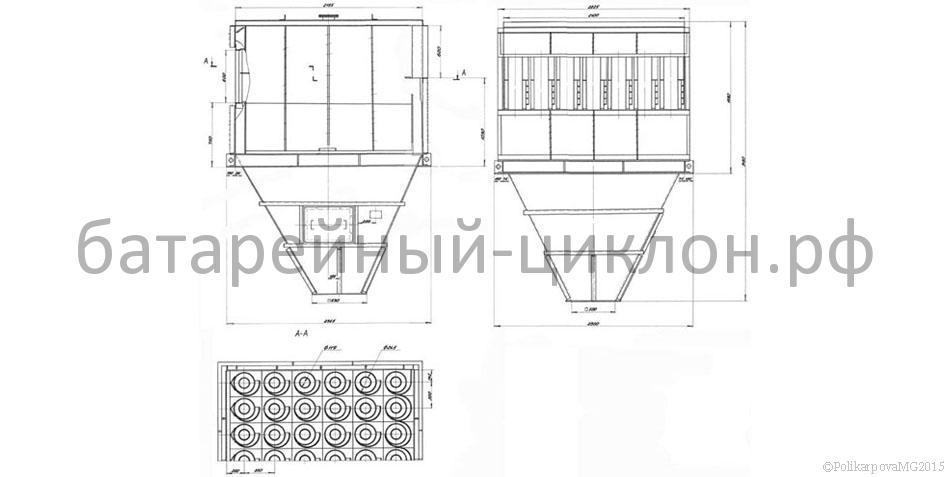

Чертежи
