Циклон ЦН-15-500-1УП

Циклон ЦН-15-500-1УП
Циклон ЦН-15-500-1УП
Цена с НДС: 46200 q
Данный товар вы можете купить на нашем заводе.

Отправьте нам заявку и мы перезвоним вам в ближайшее время.

Имя
Телефон
Позвонить мне

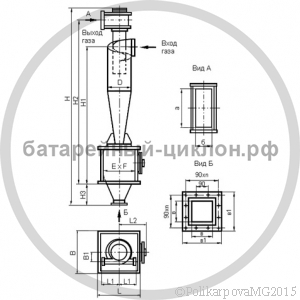

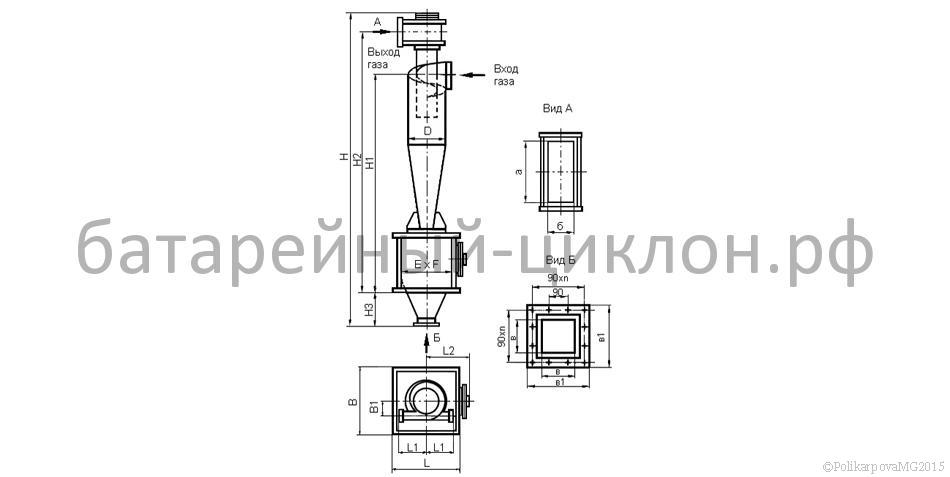

Габаритные и присоединительные размеры циклона ЦН 15-500-1УП

Наименование L B H H1 H2 H3 D D1 E
Циклоны ЦН 15-500-1 790 790 3665 2615

3010

460 500 290 700

Наименование F a b L1 L2 B1
B
B1
Масса, кг
Циклоны ЦН 15-500-1 700 340 140 360 540 185 200 310 370

Циклоны ЦН-15-500-1УП конструкции НИИОгаз самый распространенный и универсальный аппарат пылегазоочистки. Применяются для сухой очистки от слабо- и среднеслипающейся пыли (размером более 10 мкм), выделяющихся при таких технологических процессах как сушка, обжиг, агломерация, сжигание топлива, а также аспирационного воздуха в различных отраслях промышленности - черной и цветной металлургии, химической, нефтяной и машиностроительной промышленности, промышленности строительных материалов, энергетике и т.д.

Запрещается применение циклонов ЦН-15-500-1УП в условиях взрывоопасных и токсичных сред.
Не рекомендуется эксплуатация для улавливания сильно слипающейся пыли, особенно при малых диаметрах циклонов.


Циклоны ЦН 15-500-1УП. Техничекие характеристики:

  • допустимая запыленность газа для слабослипающейся пыли - не более 1000 г/м3;

  • допустимая запыленность газа для среднеслипающейся пыли - не более 250 г/м3;
  • при улавливании крупноабразивной пыли, концентрацию ее рекомендуется снижать в 2-3 раза от допустимой;

  • максимальная температура очищаемого газа - не более 400° С;

  • максимальное давление - 500 кгс/м2 (5кПа);
  • коэффициент гидравлического сопротивления для
одиночных циклонов -147;
  • оптимальная скорость в обычных условиях - 3,5 - 4м/с;
  • при работе с абразивной пылью - 2,5 м/с;
  • внутренний диаметр циклона равен 500 мм.

Для повышения пропускной способности по воздуху (газу) и условий применения на базе циклона ЦН 15-500-1УП изготавливаются батарейные циклоны состоящие из большого количества циклонных элементов, расположенных в общем корпусе с единым подводом и отводом воздуха и общим бункером. Корпус батарейных циклонов ЦН 15-500-1УП разделен на несколько секций, которые могут отключаться при снижении нагрузки на агрегат. Циклоны ЦН 15-500-1УП выполнены с камерой очищенного воздуха в виде "улитки".

Циклоны ЦН 15-500-1УП. Технические характеристики

Типоразмер циклона ЦН 15 Производительность, м³/час Рабочий объем бункера, м³ Масса, кг
V = 2,5 м/с При V = 4 м/с
Циклоны ЦН-15-500-1УП 1800 2800 0,21 370

Циклоны одиночного исполнения изготовляют только с "правым" вращением газового потока.

Бункеры циклонов - пирамидальной формы.

При работе циклонов должна быть обеспечена непрерывная выгрузка пыли. При этом уровень пыли в бункерах должен быть не выше плоскости, расположенной от крышки бункера на 0,5 диаметра циклона.

В технической характеристике приведены значения производительности отнесенные к скорости в цилиндрической части циклона = 2,5 и 3,5 м/с. В обычных условиях оптимальной считается скорость 3,5 м/с. Скорость 2,5 м/с рекомендуется принимать при работе с абразивной пылью.

Условное обозначение циклонов ЦН 15-500-1УП

  • Ц - циклон;
  • Н - конструкция НИИОгаза;
  • 15 - угол наклона входного патрубка относительно горизонтали (град);
  • 500 - внутренний диаметр цилиндрической части циклона (мм);
  • 1 - количество циклонов в группе;
  • у - с камерой очищенного газа в виде улитки;
  • П - пирамидальная форма бункера.

Материал изготовления циклонов ЦН-15
-500-1УП

  • при эксплуатации агрегата при температуре окружающей среды до - 40°С -углеродистая сталь;

  • при эксплуатации агрегата при температуре окружающей среды ниже - 40°С -низколегированная сталь;

  • возможно изготовление циклонов из нержавеющей стали.

Котельный завод "Энергия-М" производит и реализует циклоны различных моделей. Купить циклоны ЦН-15-500-1УП можно сделав заявку на сайте котельного завода. Транспортирование котлов и другого котельно-вспомогательного оборудования осуществляется автотранспортом, ж/д полувагонами и речным транспортом. Котельный завод поставляет продукцию во все регионы России и Казахстана.
