Циклонный элемент

Циклонный элемент (рис. 7) состоит из корпуса, имеющего цилиндрическую и коническую части, выхлопной трубы и направляющего аппарата. Газ из распределительной камеры входит в элементы оси, поэтому их иногда называют осевыми.

Характер движения газового потока и процесс отделения пыли могут быть описаны следующим образом. Поступивший в циклонный элемент к лопаткам направляющего аппарату запыленный газ получает вращательное движение и направляется по нисходящей спирали в сторону пылеотводящего отверстия.

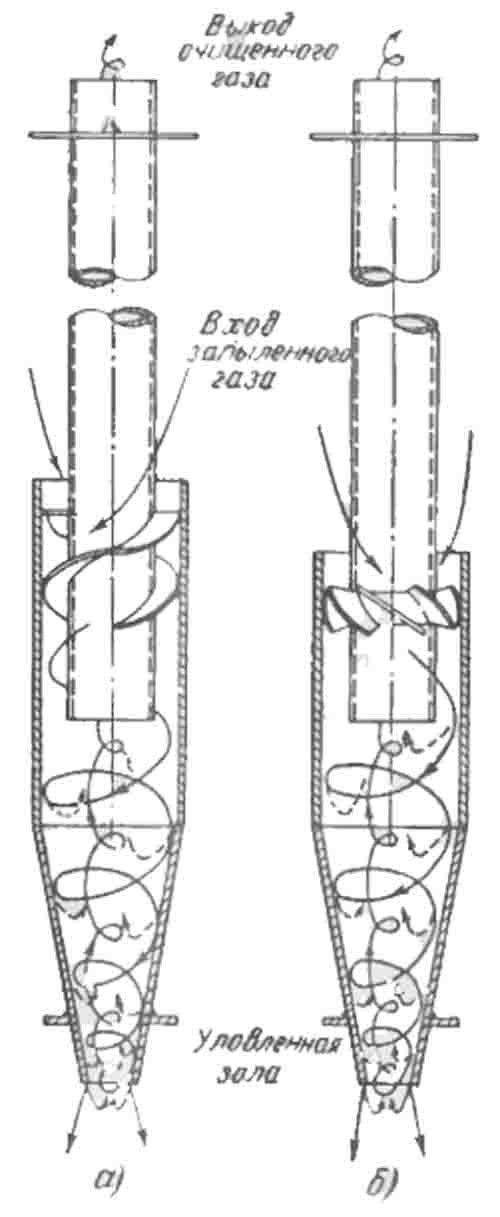

Циклонные элементы с различными направляющими аппаратами

Рис. 7.Циклонный элемент с различными направляющими аппаратами.

а - с винтовым; б - с розеточным.

В результате концентрация пыли в слоях газа, движущими являются присосы воздуха и перетоки газов по бункеру, увеличивающие объемы.

Частицы пыли, сконцентрировашиеся на внутренней поверхности корпуса движутся совместно с вращающим потоком и выводятся через пылевыпускно отверстие в сборный бункер. При этом в бункер также поступает небольшая часть газов из нисходящего вихря которая у правильно работающего элемента полностью всасывается через центральную часть пылеотводящего отверстия. Отделение частиц пыли из входящих в буйке газов происходит под действием сил инерции при перемене направления движения вверх, в сторону нижние отверстия выхлопной трубы.

На основе многочисленных исследований разработаны наиболее целесообразные конструкции циклонных элементов и оптимальные геометрические соотношения, обеспечивающие эффективное пылеулавливание при минимальном гидравлическом сопротивлении.

Типоразмеры циклонных элементов устанавливаются в соответствии с нормалями Гипрогазоочистки, предусматривающими два основных типа элементов:

а) с двухзаходным направляющим аппаратом типа винта (рис. 7,а);

б) с восьмилопаточным направляющим аппаратом типа "розетка" (рис. 7,б).

Розеточные направляющие аппараты дают более полную очистку газов по сравнению с винтовыми, однако они в большей степени подвержены забиванию  в ряде случаев может свести на нет преимущества, даваемые применением "розеток". Поэтому выбор циклонного элемента должен вестись не только с точки зрения получения максимальной эффективности аппараа по степени очистки газов, но и с учетом обеспечения надежной его работы. Циклонный элемент обоих типов может применяться для улавливания пылей, отнесенных к I и II категориям по слипаемости (см. табл. 1), а для II категории (серднеслипаюшиеся пыли), как правило, следует предпочесть винтовой направляющий циклонный элемент.

Равным образом рекомендуется применять винтовые завихрители.

В связи с повышенной склонностью к забиванию розеточные аппараты применяются при меньшей запыленности газов по сравнению с винтовыми.

Трест "Газоочистка" рекомендует предельные значения запыленности для элементов диаметром 100, 150 и 250 мм при улавливании пыли II категории, приведенные в табл 7.

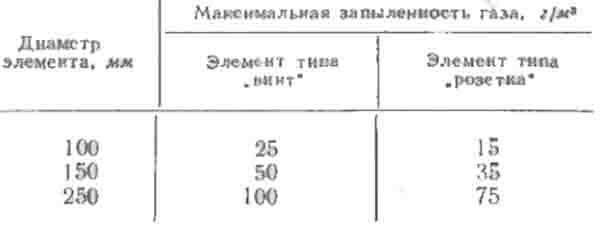

Максимальная запыленность газа при улавливании слабослипающихся пылей

Таблица 7. Максимальная запыленность газа при улавливании слабослипающихся пылей.

При улавливании пылей I категории указанные в таблице значения запыленности могут быть увеличены в 2-3 раза, для III категории эти величины должны быть снижены вдвое.
