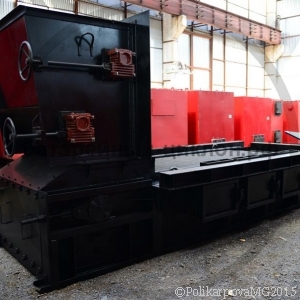

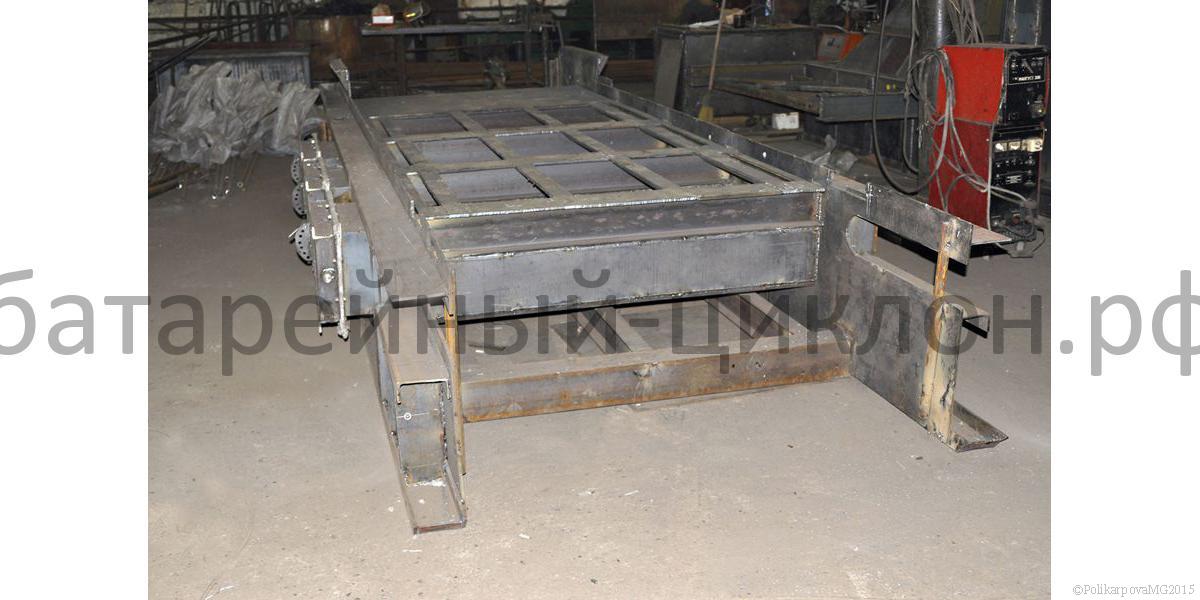

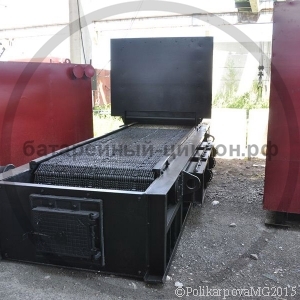

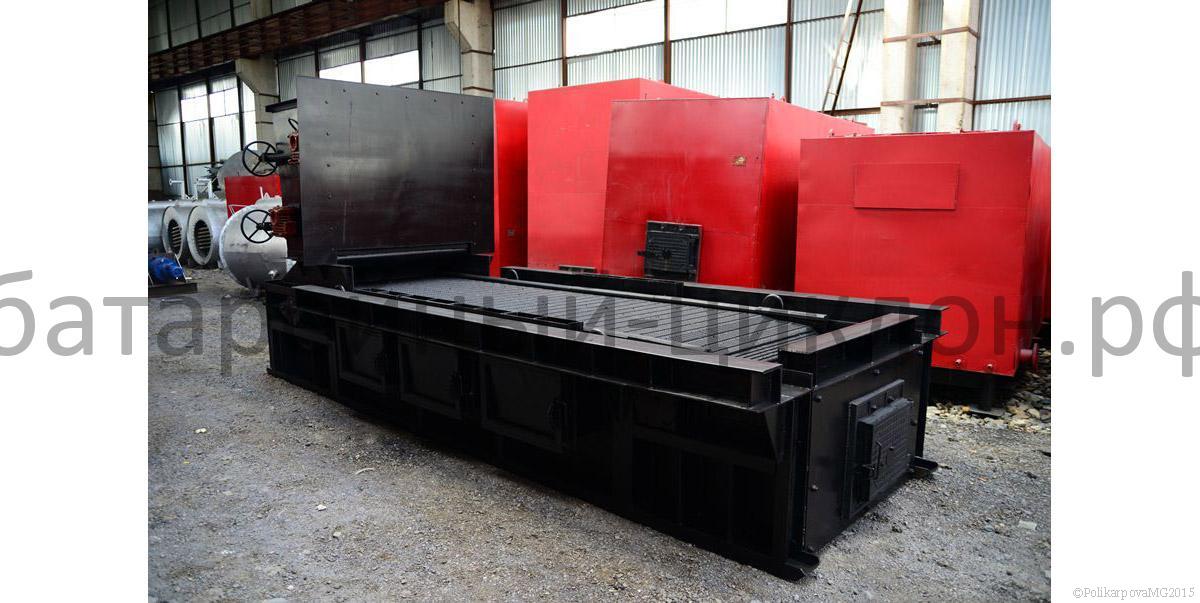

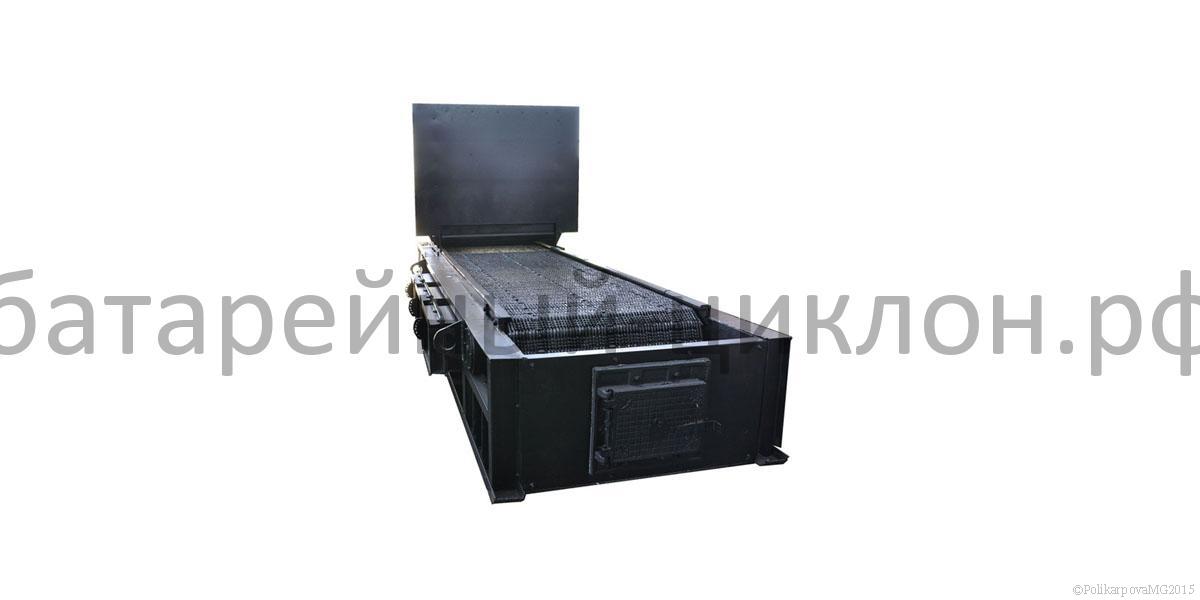

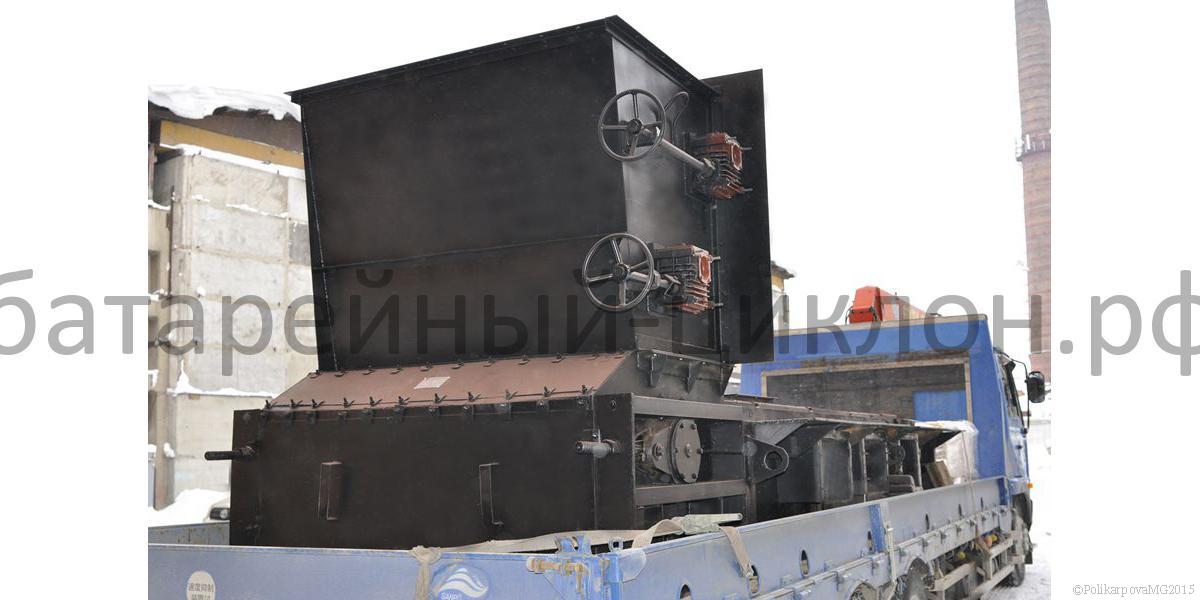

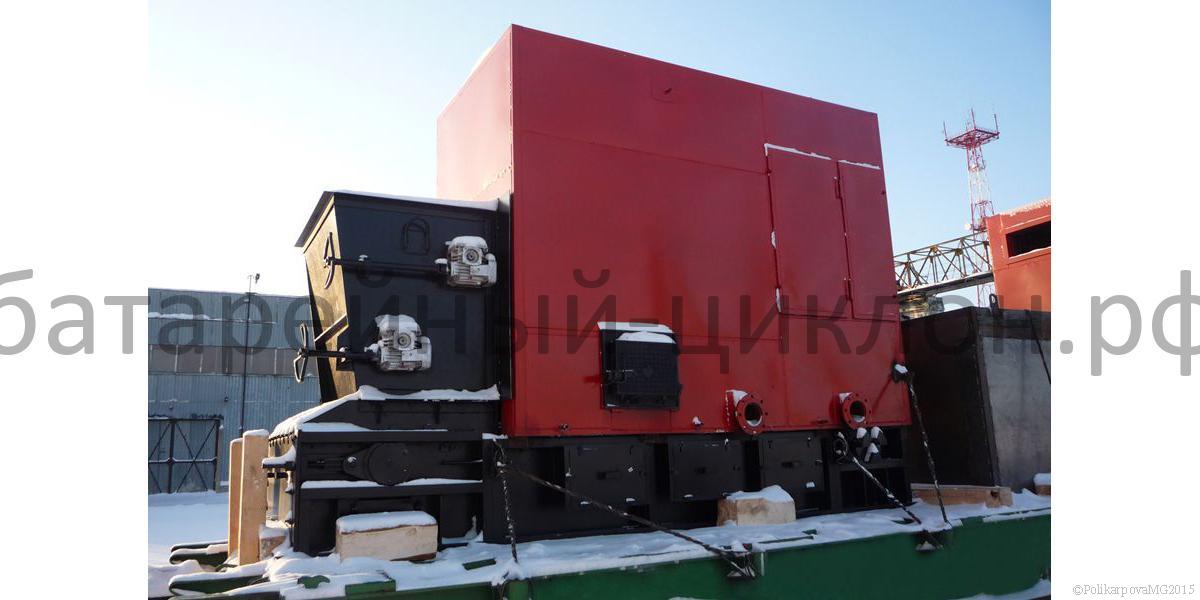

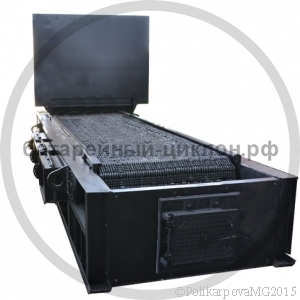

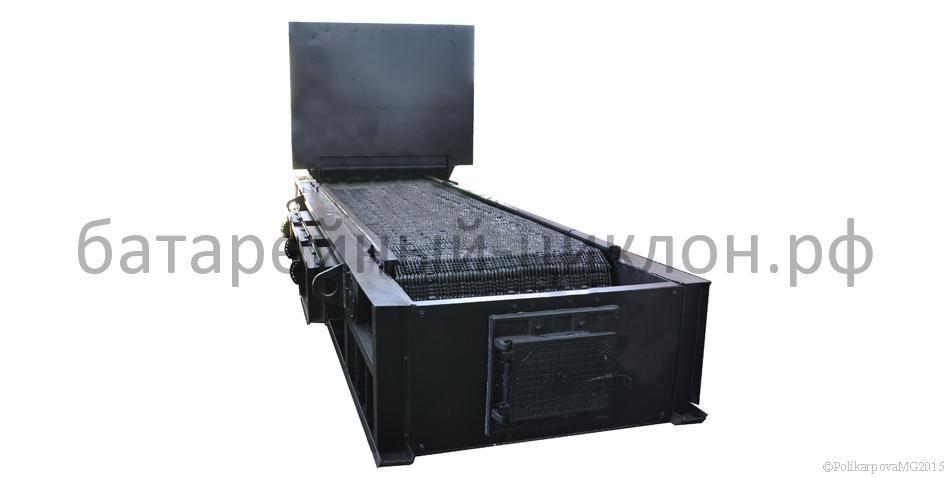

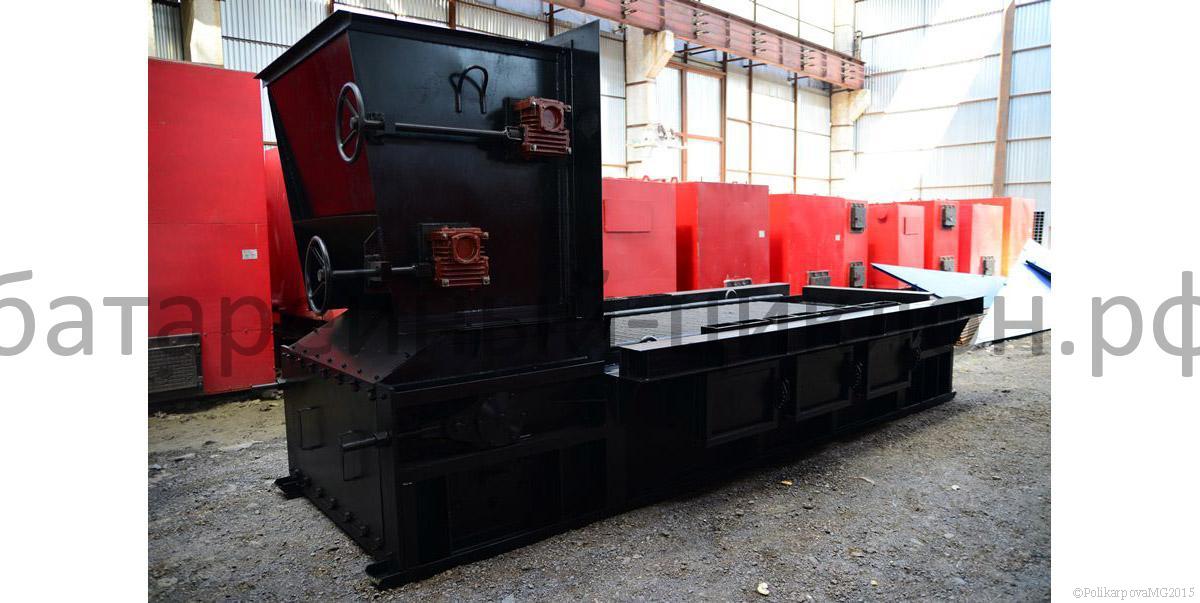

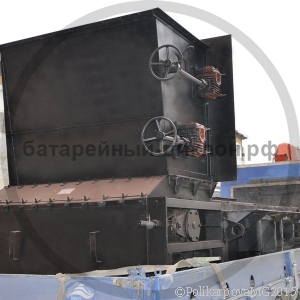

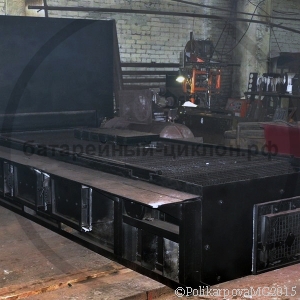

Топки ТЛПХ

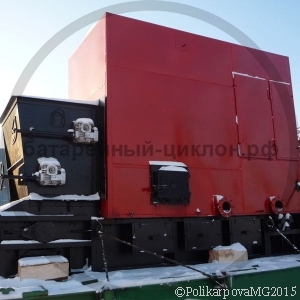

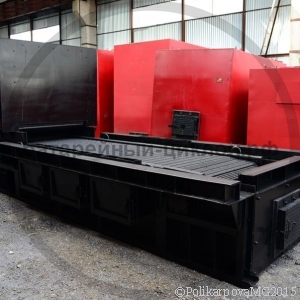

Топки ТЛПХ устанавливаются с водогрейными котлами КВм, Гефест, а также промышленных печах.

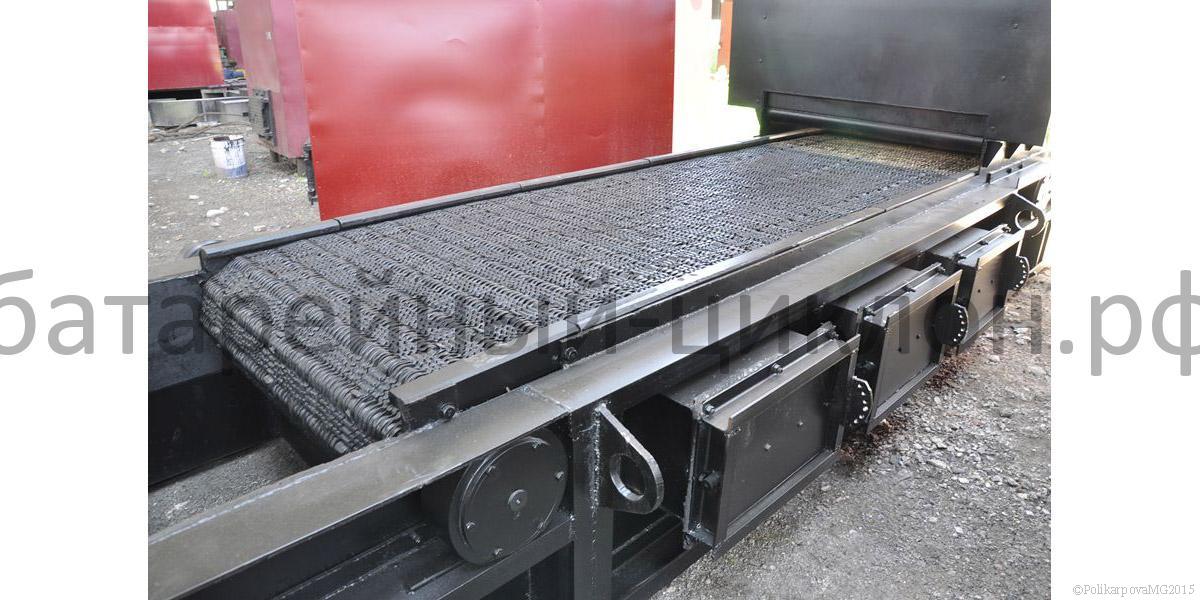

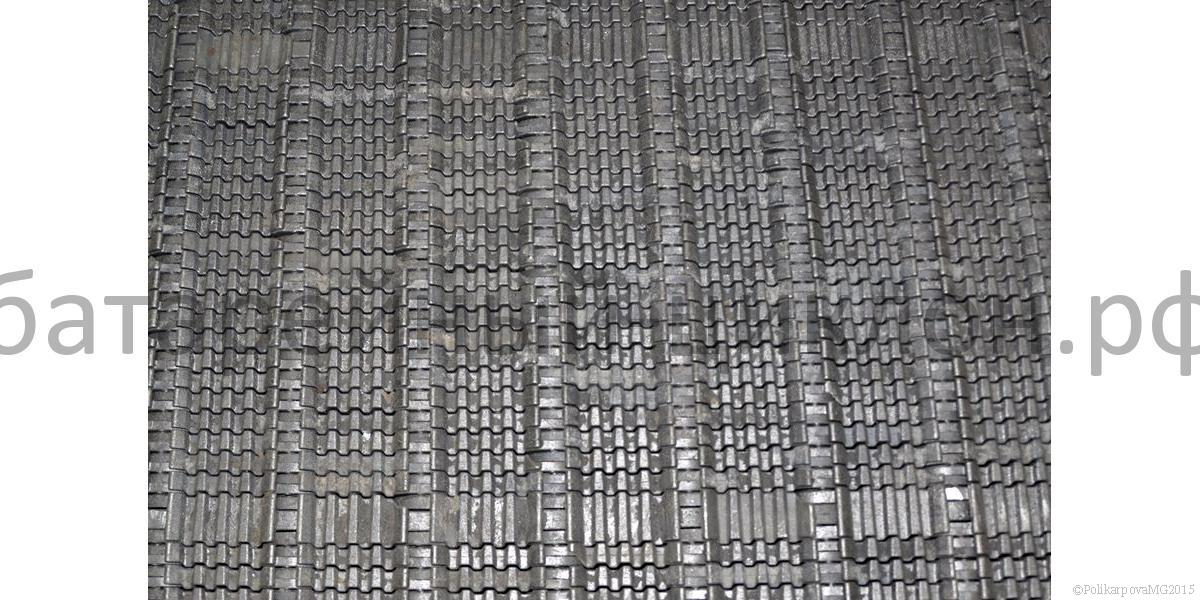

Топки ТЛПХ устанавливаются в водогрейных котельных с механизированной подачей топлива и золоудаления. За счет движения колосникового полотна в топке ТЛПХ механизируются две операции обслуживания топочного процесса - подача топлива в топку и удаление шлака. Регулирование тепловой нагрузки топки производится путем изменения скорости решетки и подачи воздуха (при постоянной заданной толщине слоя топлива).
Технические характеристики топок ТЛПХ
| Наименование параметра | Топка ТЛПХ 1,1/4,25 | Топка ТЛПХ 1,1/3,5 | Топка ТЛПХ 1,1/3,0 | Топка ТЛПХ 1,4/4,0 | Топка ТЛПХ 1,87/3,0 | Топка ТЛПХ 1,87/4,25 | Топка ТЛПХ 1,87/5,6 | Топка ТЛПХ 1,87/6,5 |
| Диапозон изменения нагрузки, % | 50...100 | |||||||
| Теплонапряжение решетки рекомендуемое, МВт/м2 | 0,7...1,0 (1,2) | |||||||
| Потери тепла от химического недожега, %, не более | 1,0 | |||||||
| Потери тепла от механического недожега, % | 10,0...13,5 | |||||||
| Характеристика топлива: |
- выход летучих, %, не менее - 20 |
|||||||
| Живое сечение решетки, % | 5 | |||||||
| Скорость движения полотна, м/ч | 1,3....19,3 | |||||||
| Ширина решетки, мм | 1100 | 1400 | 1870 | |||||
| Расстояние между валами, мм | 4250 | 3500 | 3000 | 4000 | 3000 | 4250 | 5600 | 6500 |
| Активная площадь решетки, м2 | 3,9 | 3,1 | 2,7 | 4,6 | 4,6 | 6,6 | 8,7 | 10,1 |
| Применение с котлами |
КВм-2,5 |
КВм-1,86 |
КВм-3,0 КВм-4,0 |
|||||
| Котлы мощностью 2,5 - 4,0 МВт в том числе производства ОАО БИКЗ Гефест-2,5-95 ТЛПХ, Гефест-1,8-95 ТЛПХ |
Котлы мощностью более 4,0 МВт, промышленные печи | |||||||
Принцип работы топок ТЛПХ

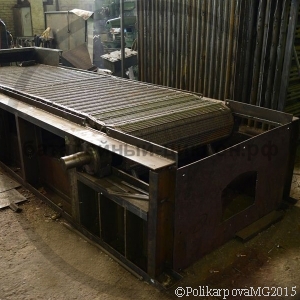

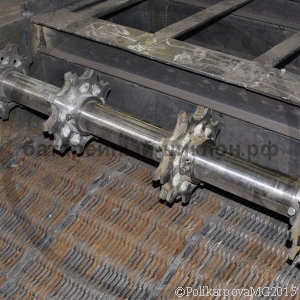

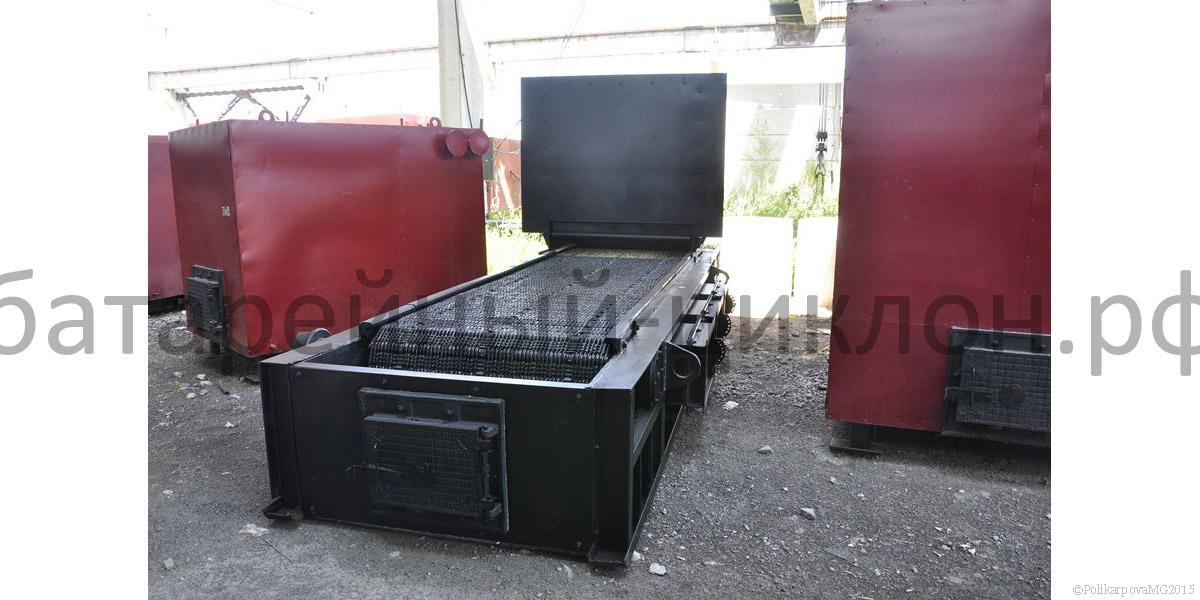

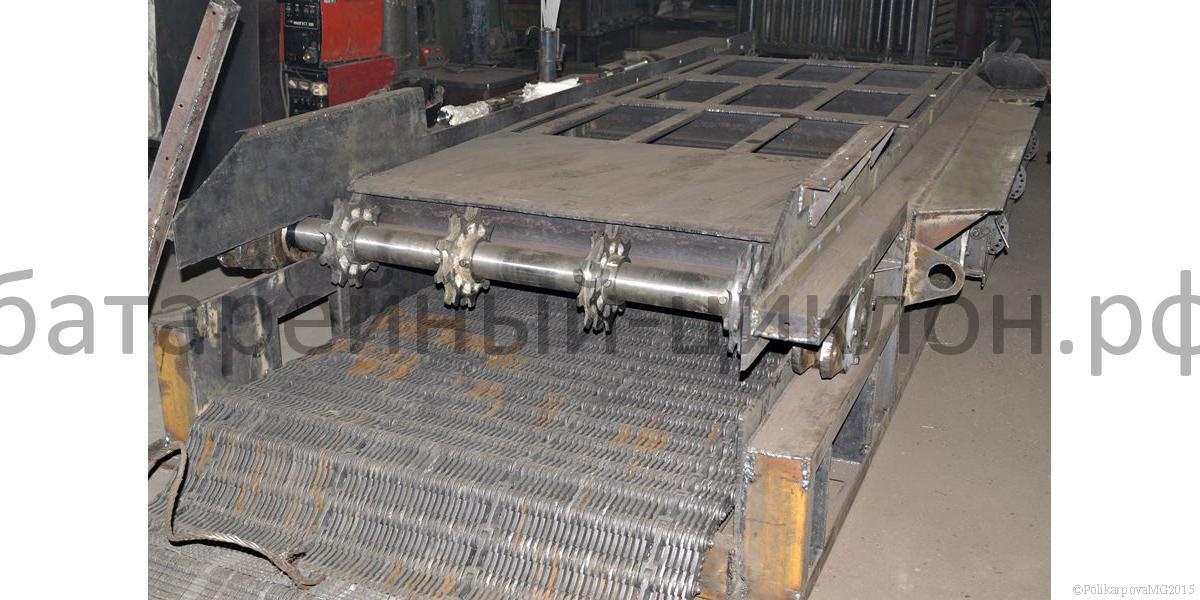

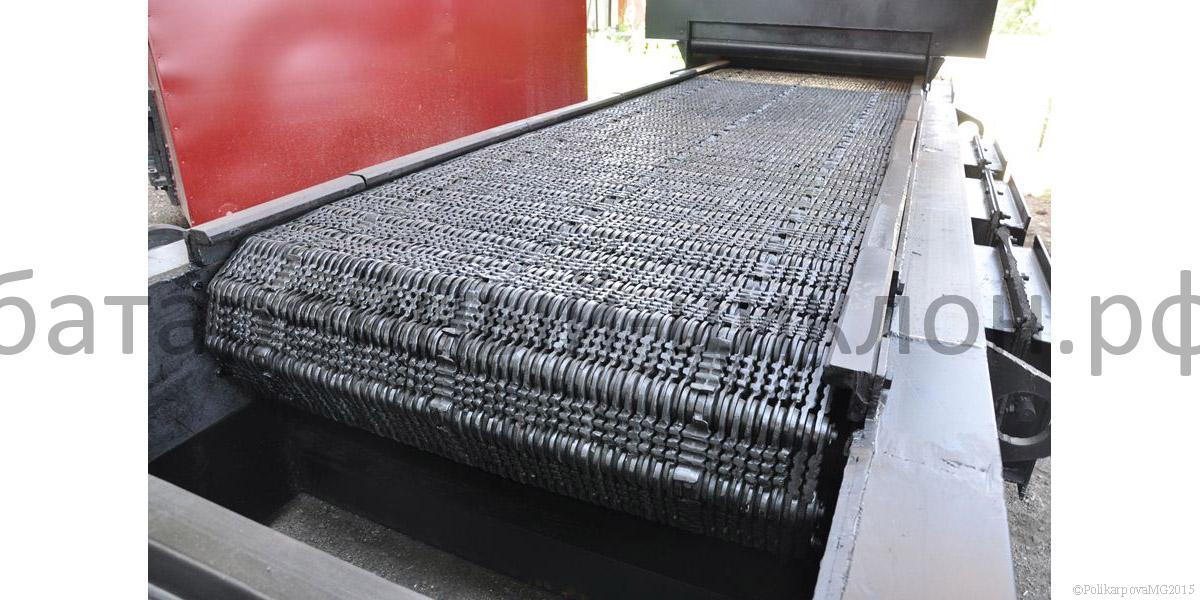

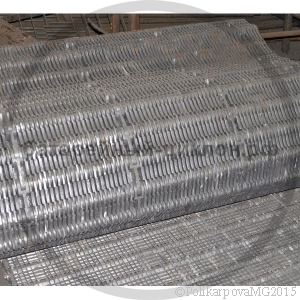

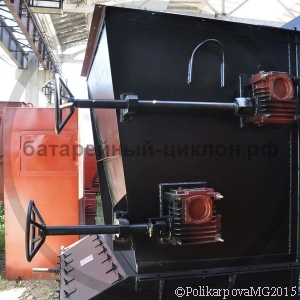

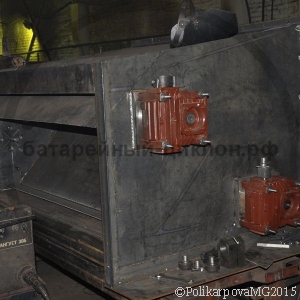

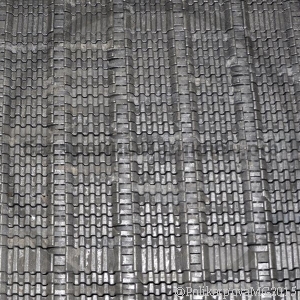

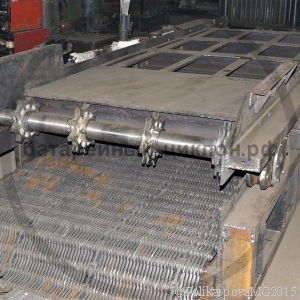

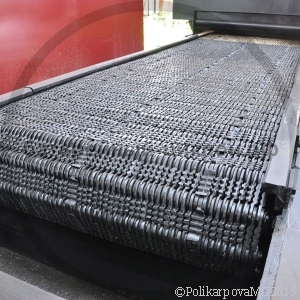

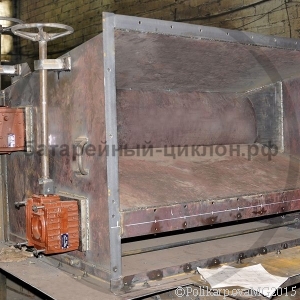

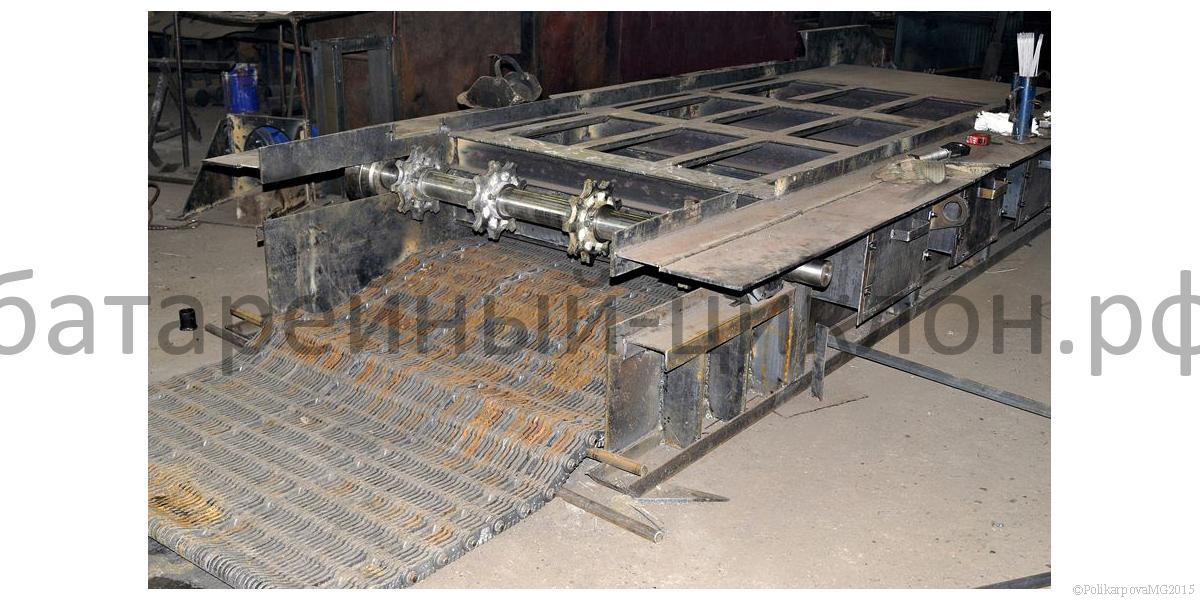

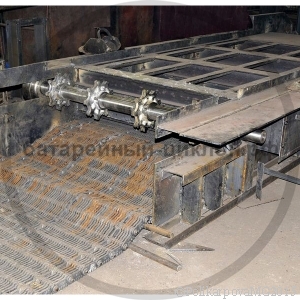

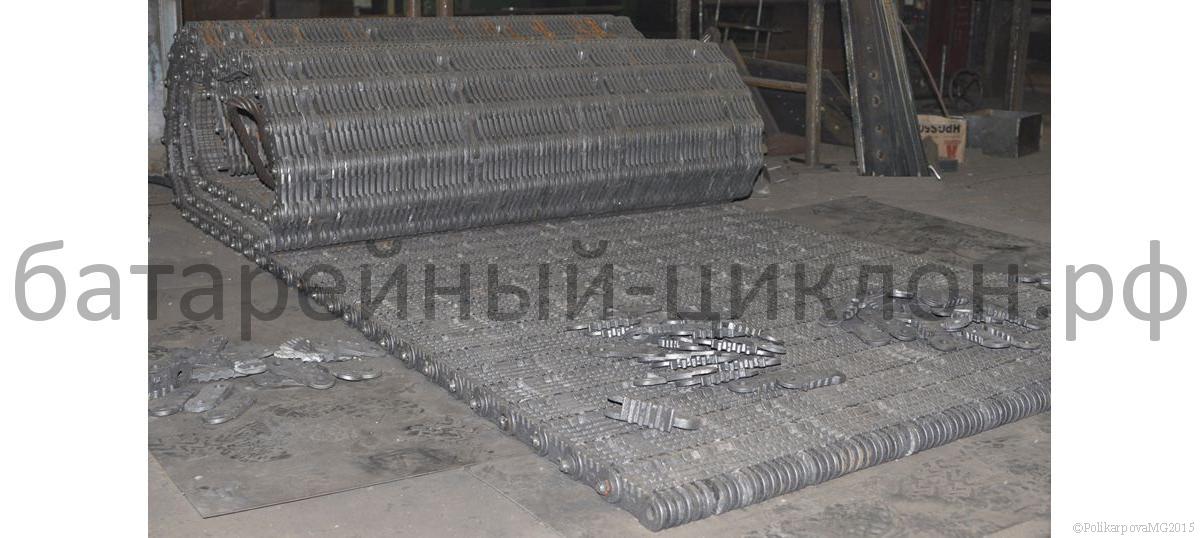

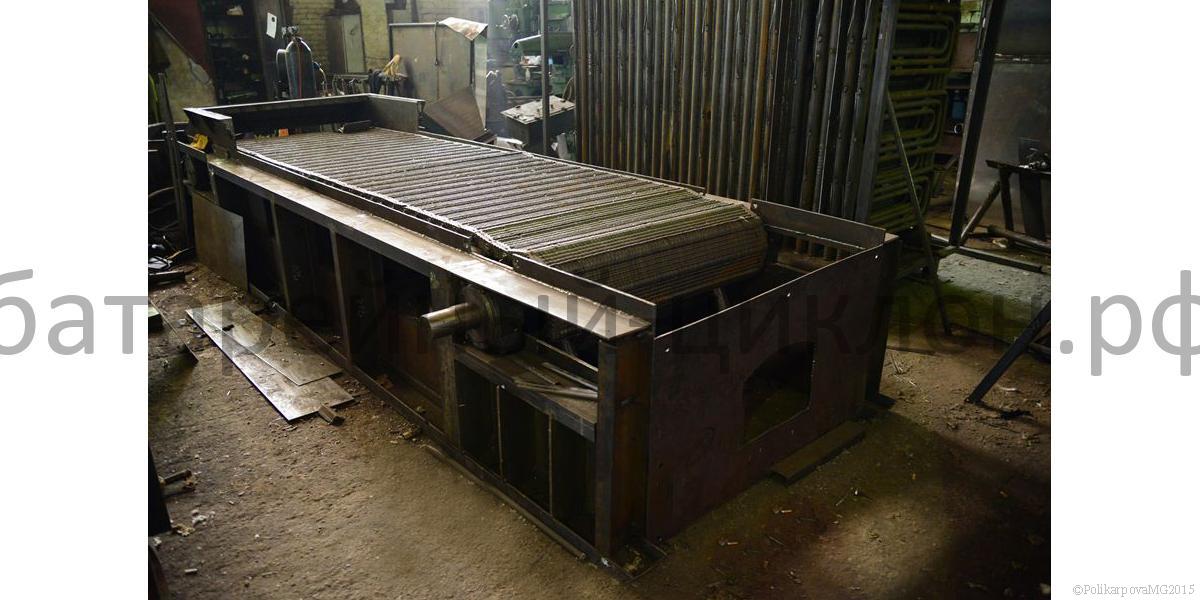

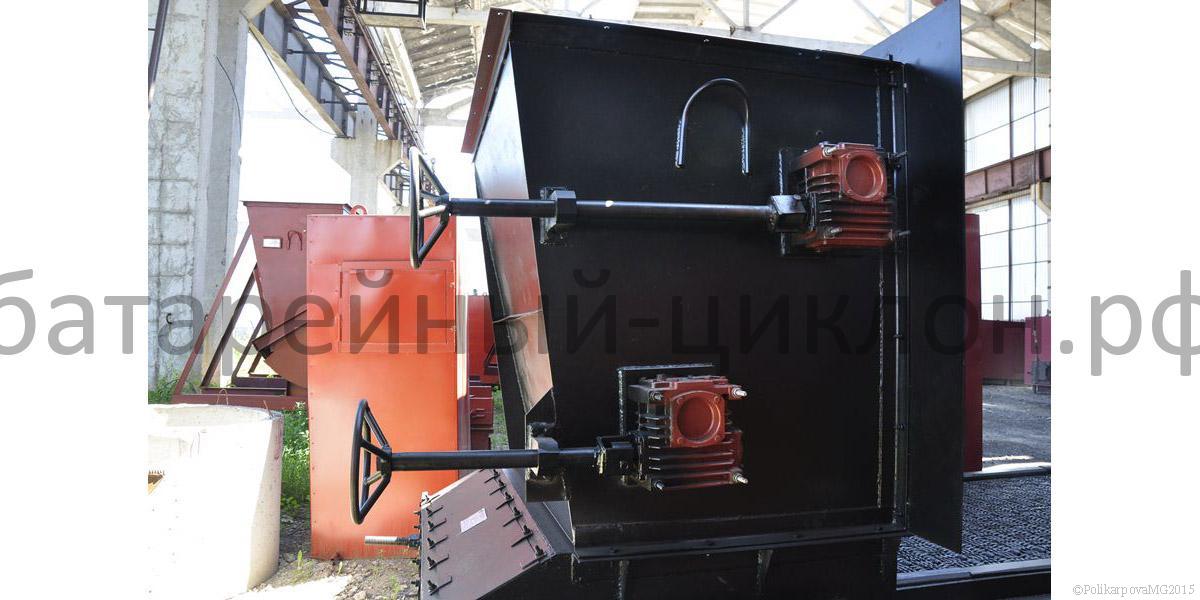

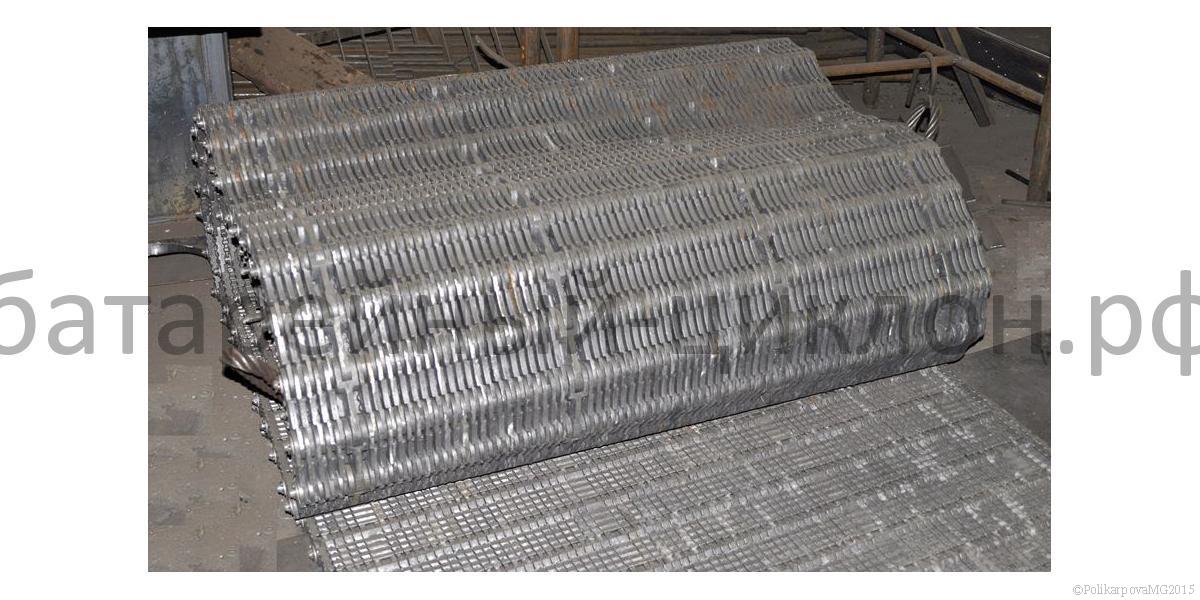

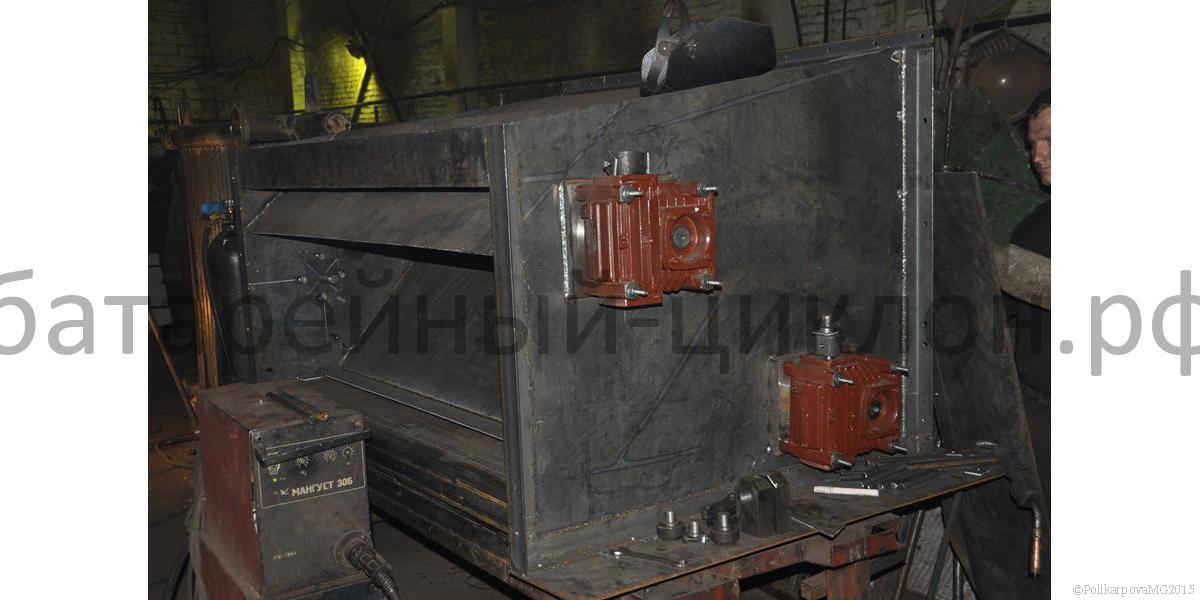

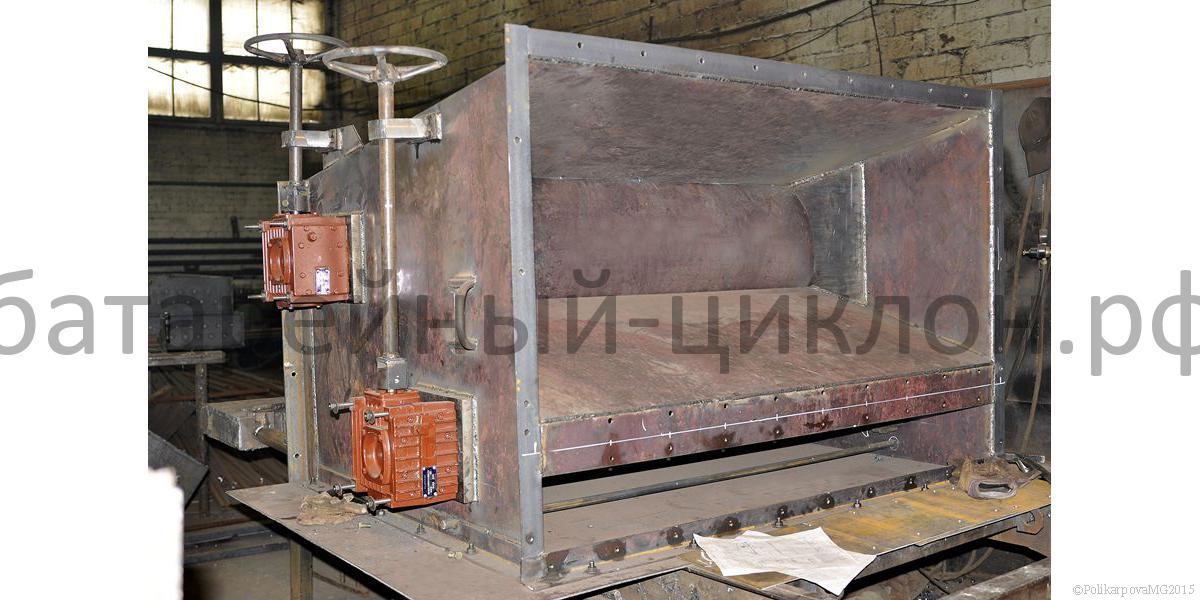

Топливо на механическую топку ТЛПХ подается транспортером углеподачи. Загрузка решетки топливом осуществляется самотеком через угольный ящик на колосниковую решетку. Топливо на колосниковом полотне сжигается в слое 100-200 мм, при поперечной схеме движения слоя топлива и потоков воздуха в верхнем зажигании. Определенная толщина слоя топлива на колосниковой решетке топки ТЛПХ поддерживается при помощи регулятора слоя в угольном ящике и производится вручную посредством маховиков через червячные передачи редукторов. Количество подаваемого в топку ТЛПХ угля регулируется путем изменения скорости движения колосникового полотна.

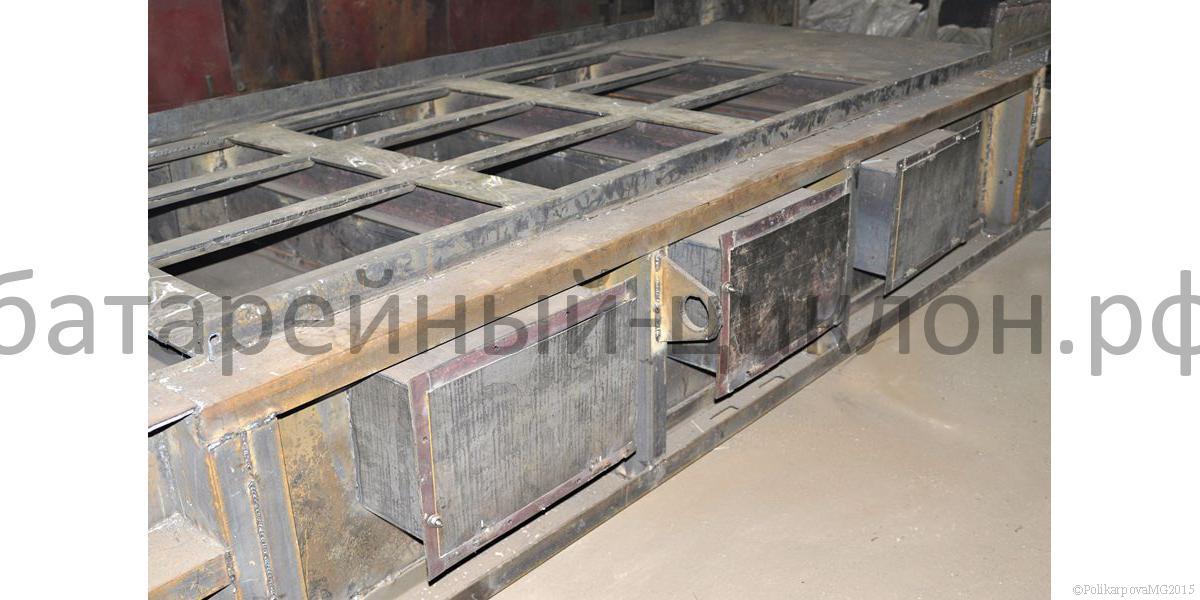

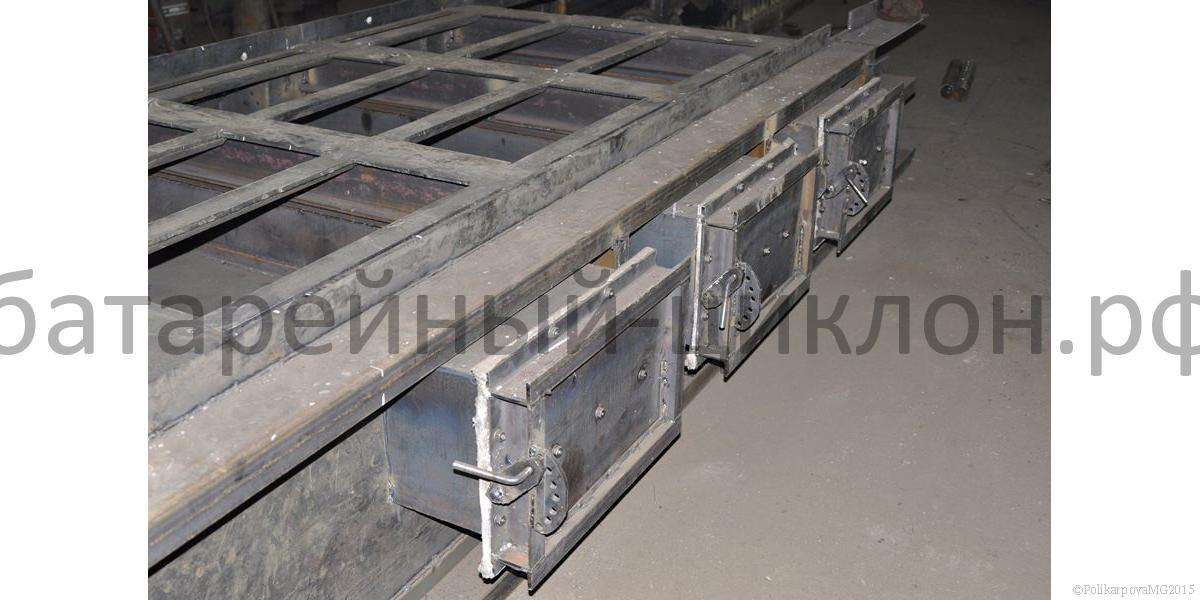

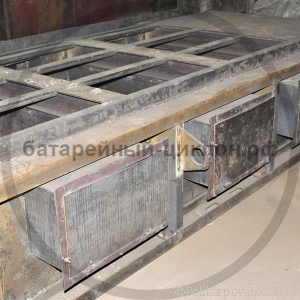

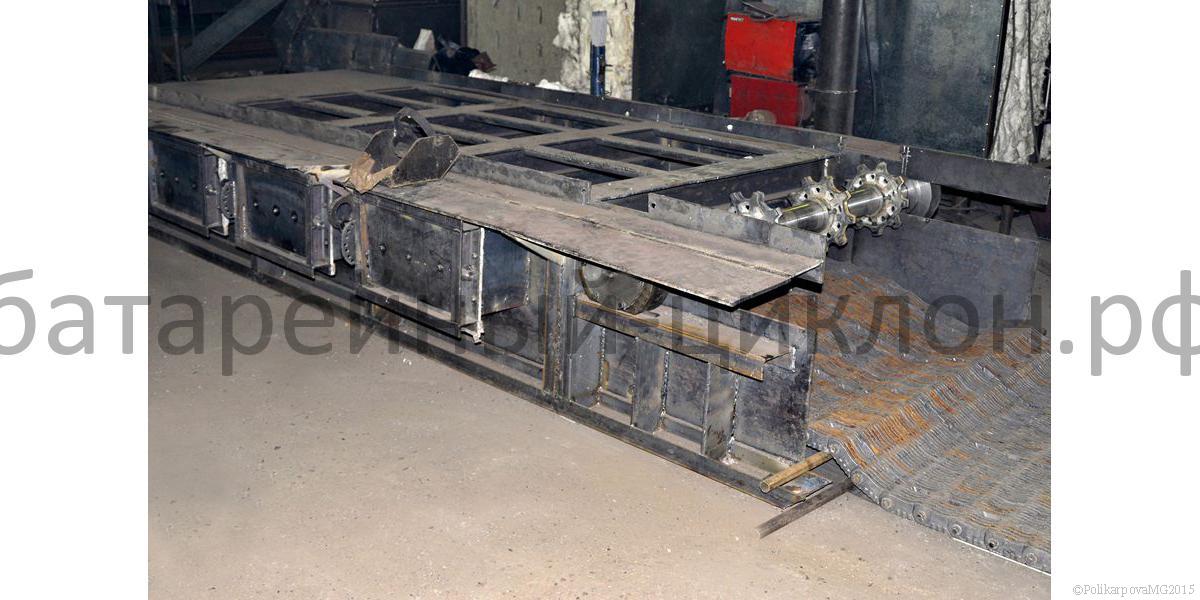

Под колосниковой решеткой организованы камеры, куда подается необходимый воздух для горения. Подача воздуха должна быть непрерывна, иначе происходит спекание слоя и пережог колосников и регулируется величиной открывания воздушных шиберов. Воздух под колосниковую решетку и на вторичное дутье подается от одного вентилятора котельной установки. Под верхней ветвью колосникового полотна располагаются дутьевые короба с зонами дутья и поворотными шиберами. Подвод воздуха под топку ТЛПХ односторонний, c противоположной стороны предусмотрены окна для очистки дутьевых коробов от провала золы.

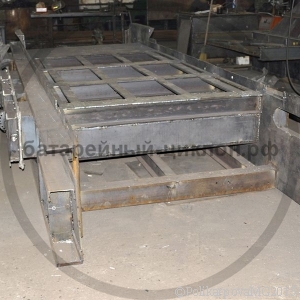

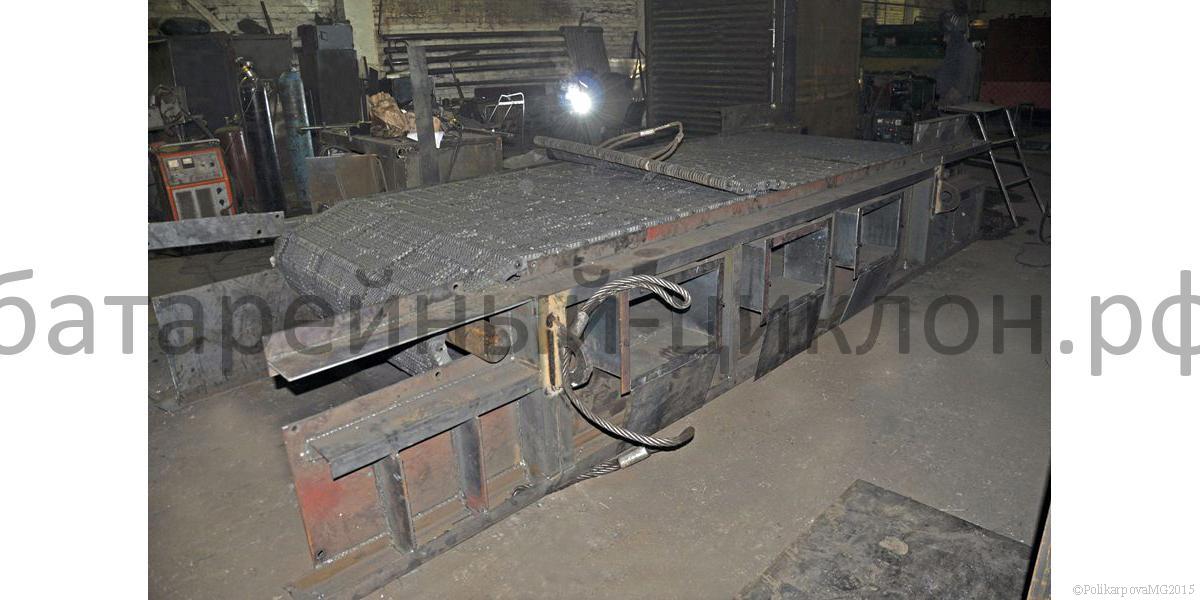

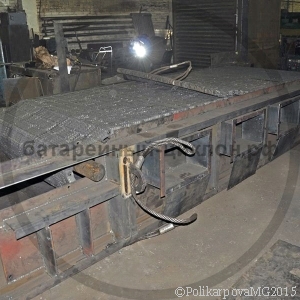

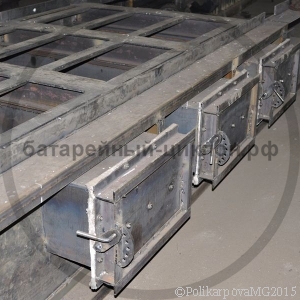

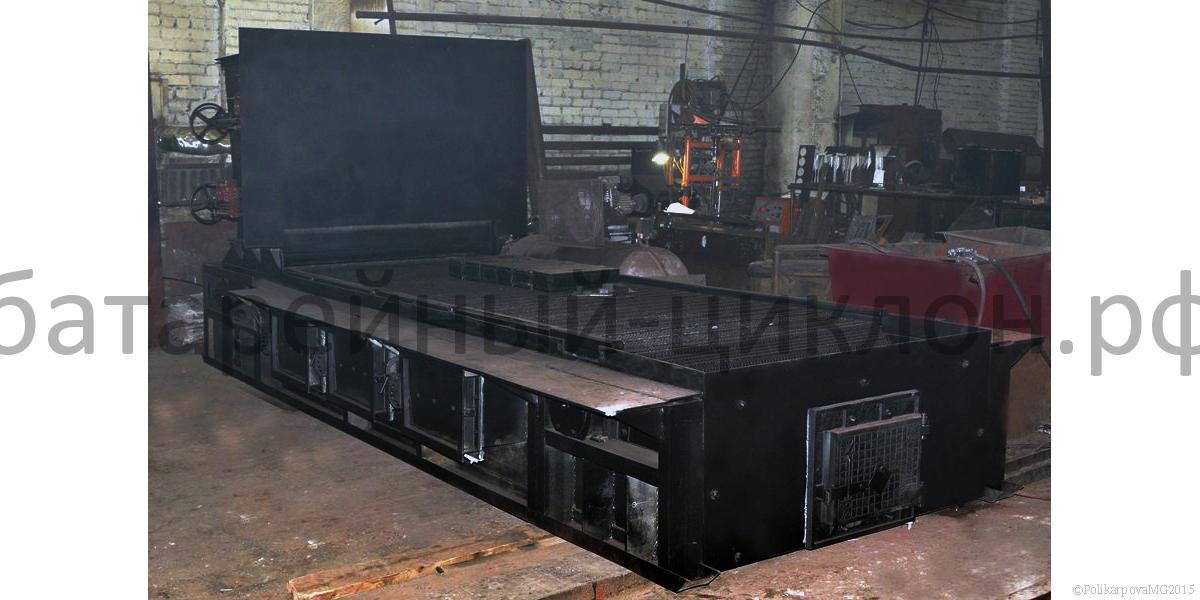

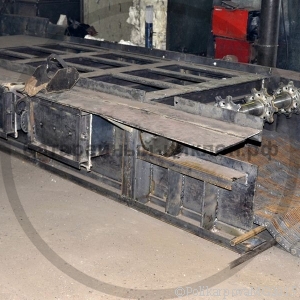

В передней части рамы топки ТЛПХ с ленточной колосниковой решеткой на боковых щеках расположены окна для ремонта колосникового полотна. Окна для очистки от провала закрыты люками, а окна для ремонта в передней части закрыты крышками.

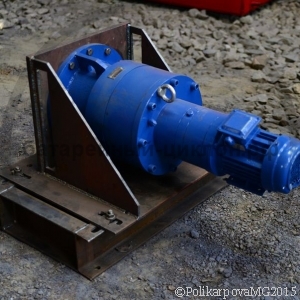

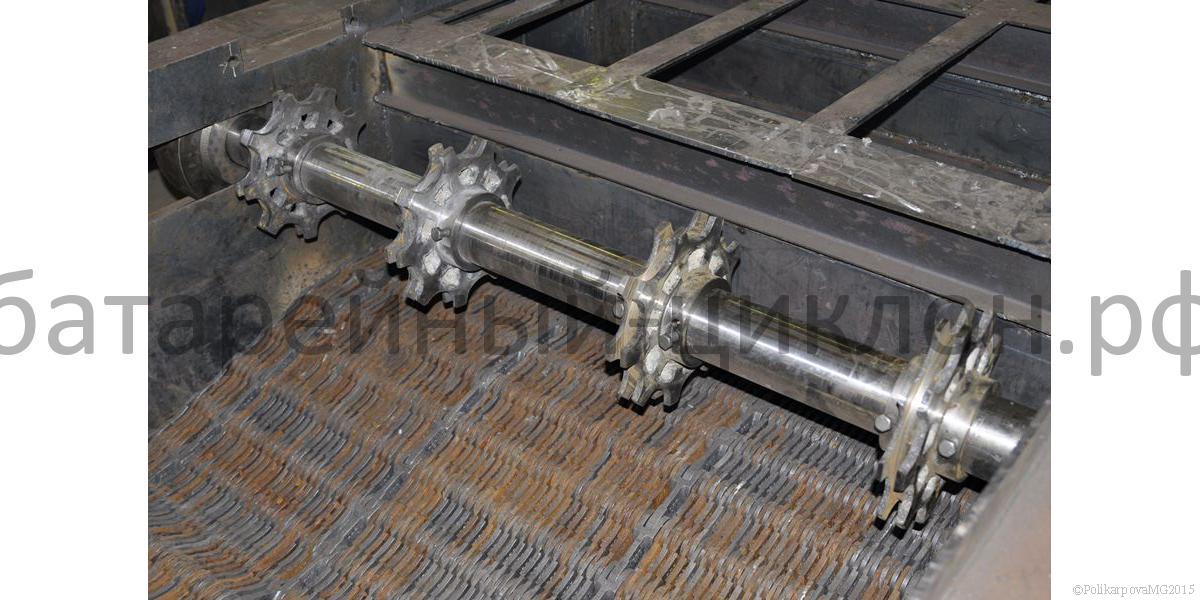

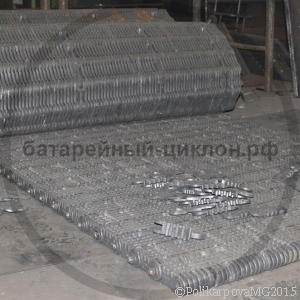

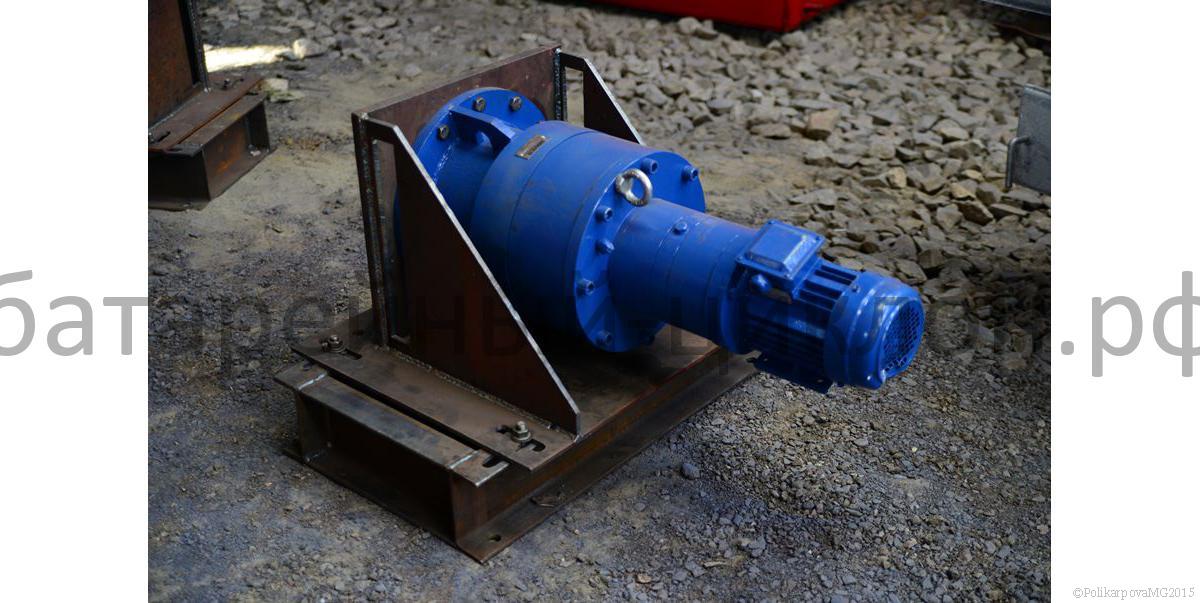

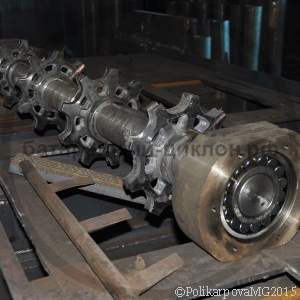

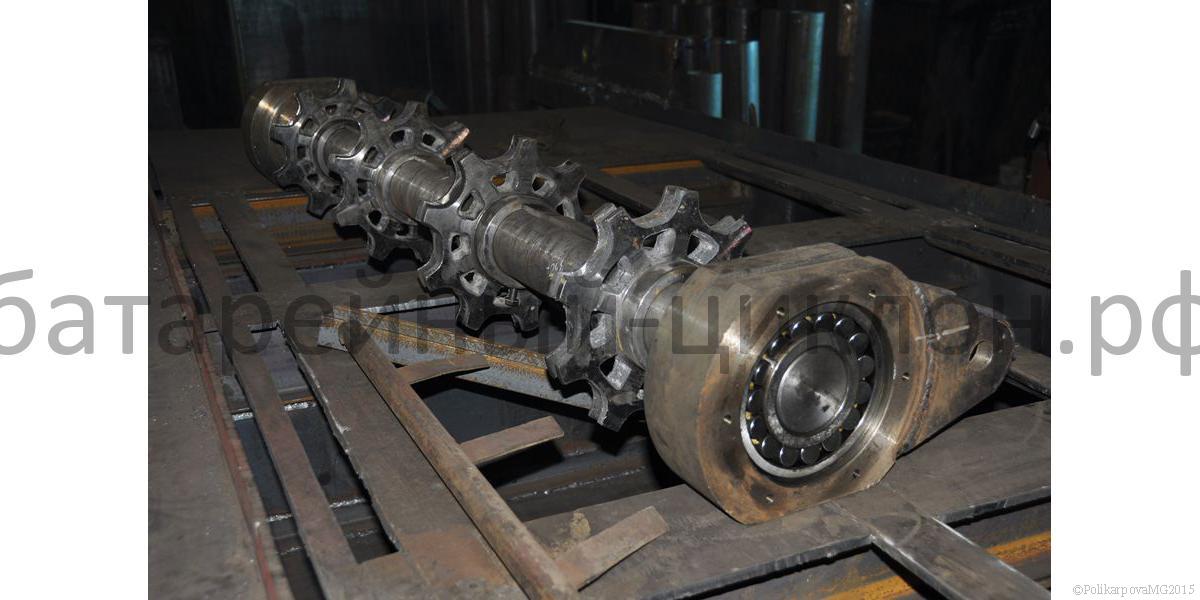

Удаление шлака с колосниковой решетки топки ТЛПХ происходит за счет движения колосникового полотна, которое приводится в движение приводом. Удаление шлака из шлакового канала производится транспортером шлакозолоудаления.
Механические топки ТЛПХ с решеткой прямого хода устанавливаются на башмаки и имеют свободное расширение в продольном и в поперечном (от привода) направлениях.

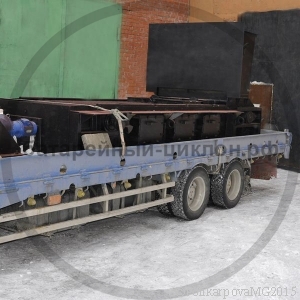

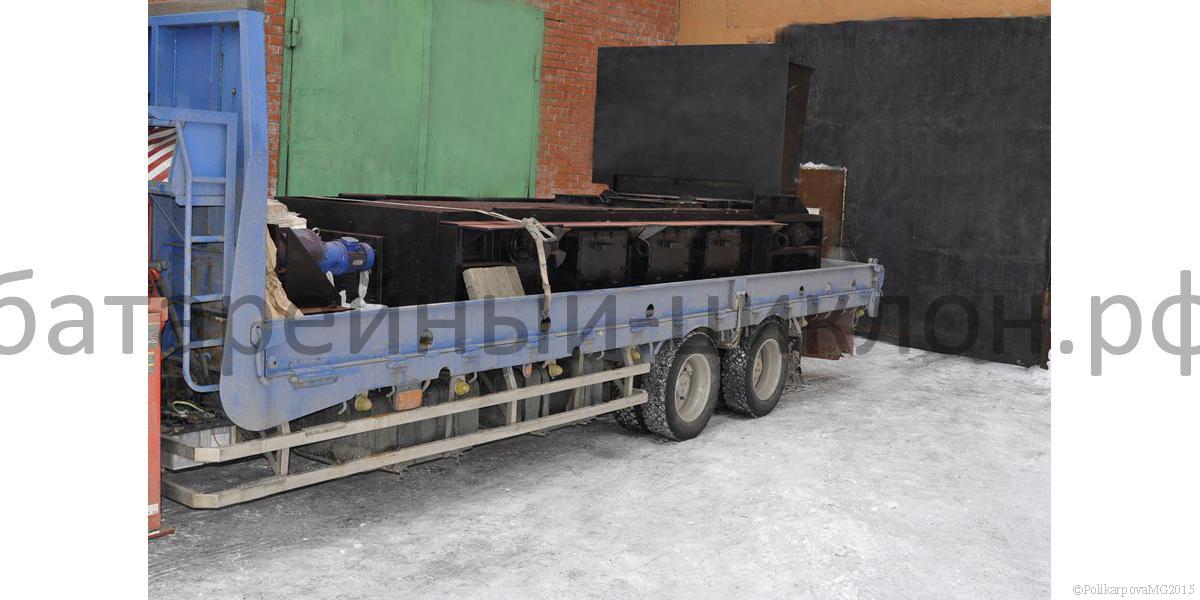

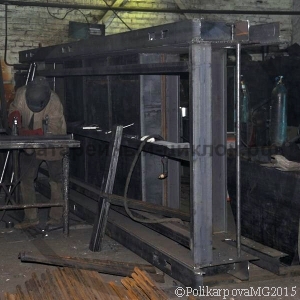

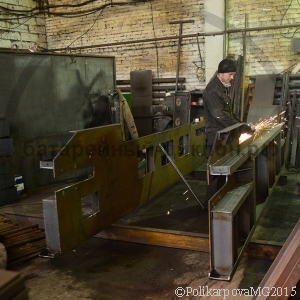

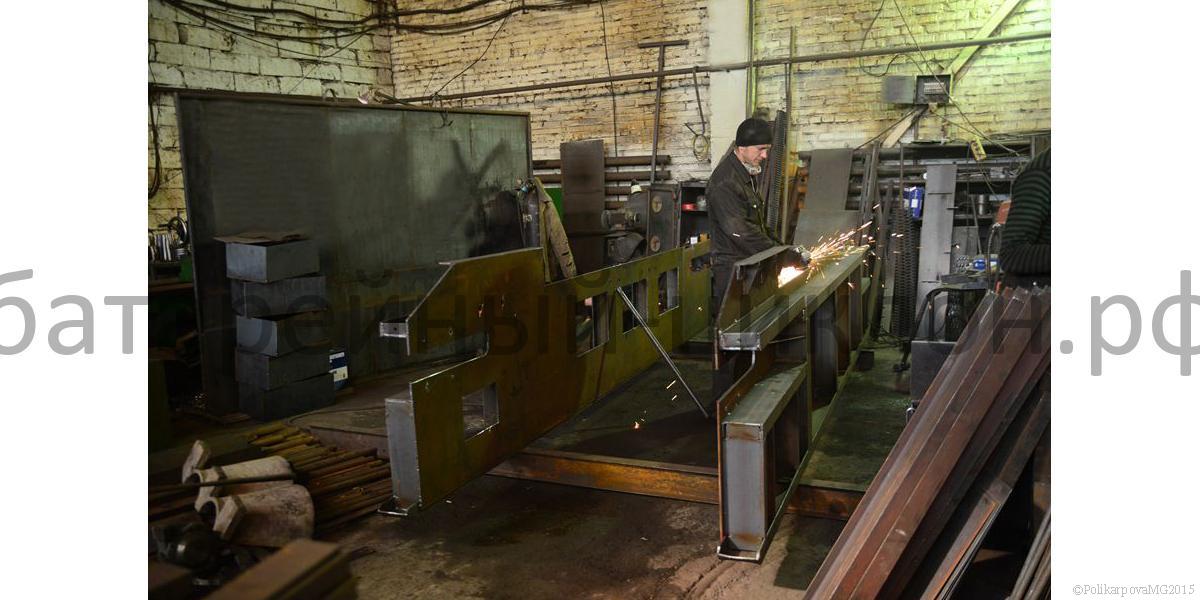

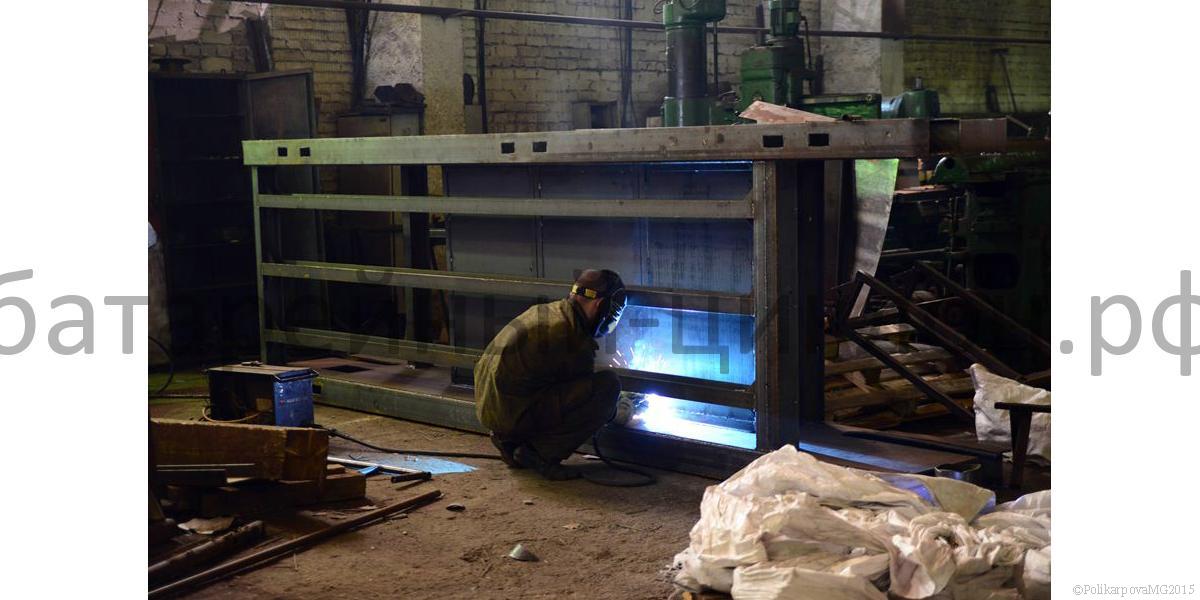

Котельный завод "Энергия-М" производит и реализует топки различных моделей. Купить топки ТЛПХ можно оформив заявку на сайте котельного завода. Транспортирование котлов и другого котельно-вспомогательного оборудования осуществляется автотранспортом, ж/д полувагонами и речным транспортом. Котельный завод поставляет продукцию во все регионы Казахстана и России.

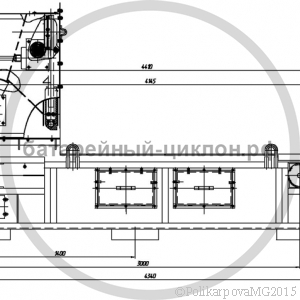

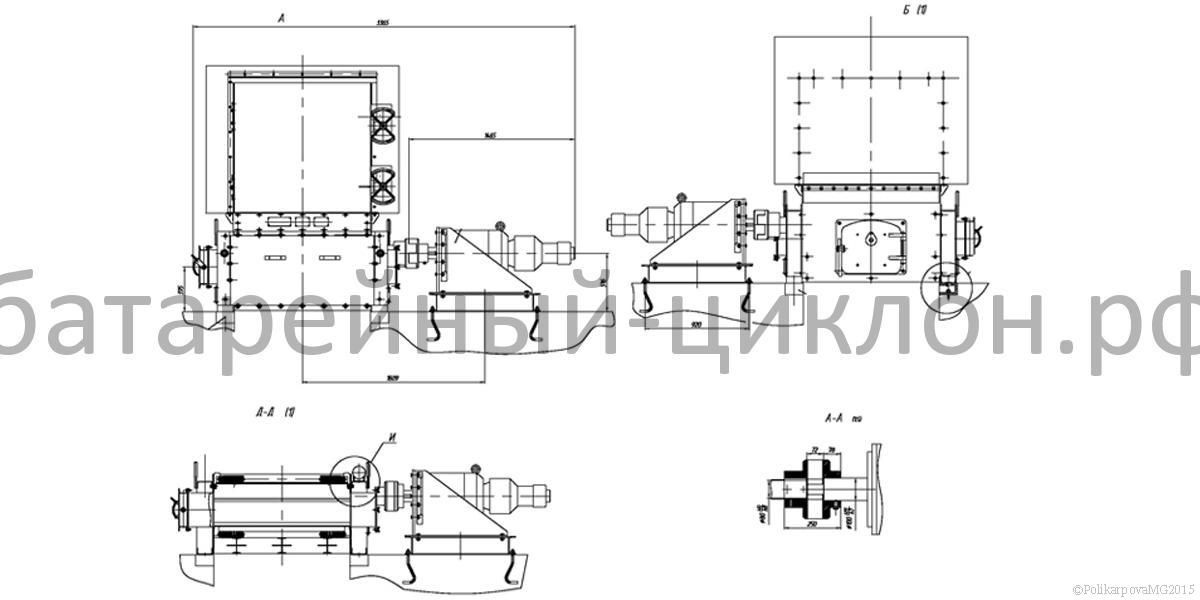

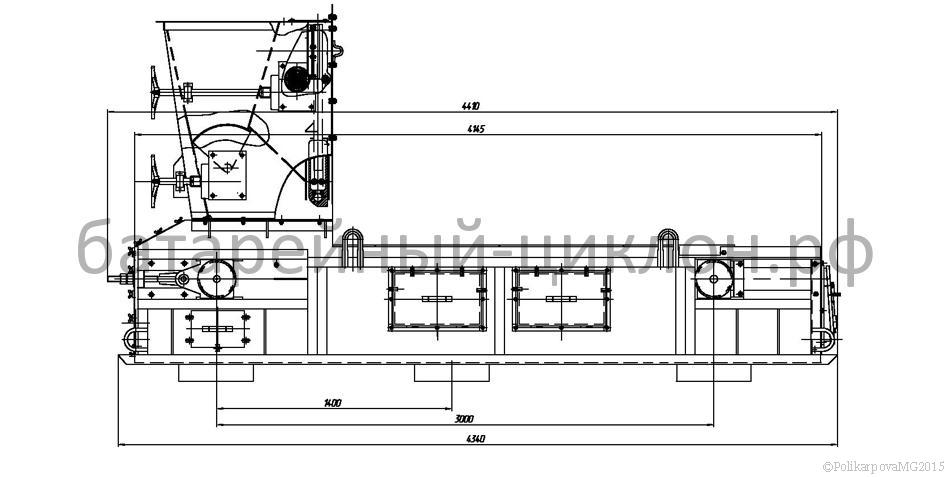

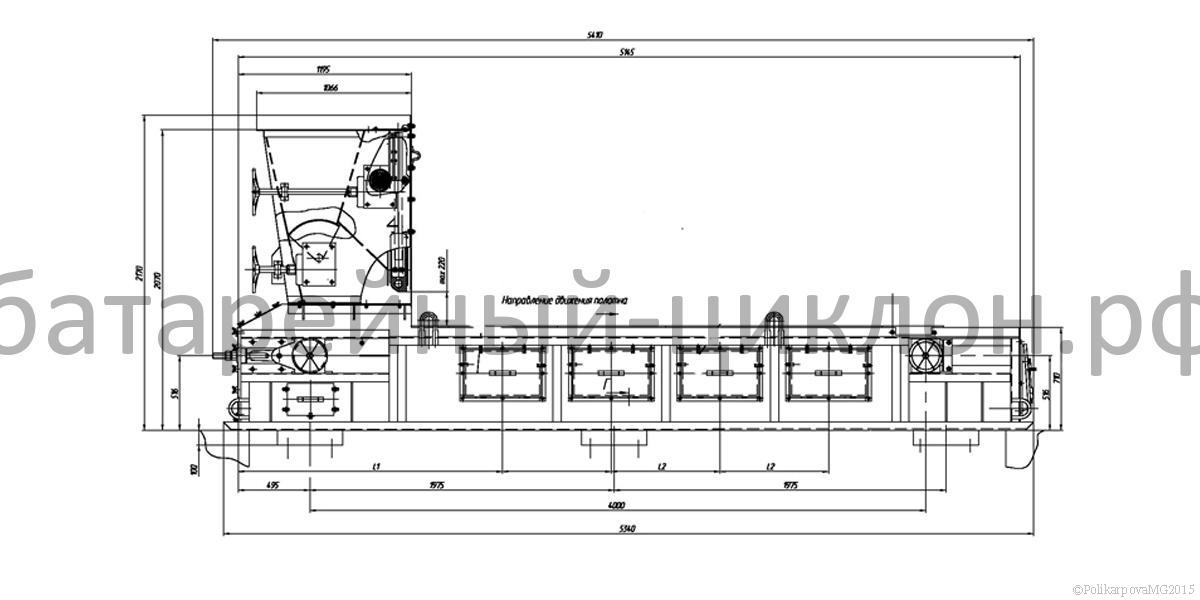

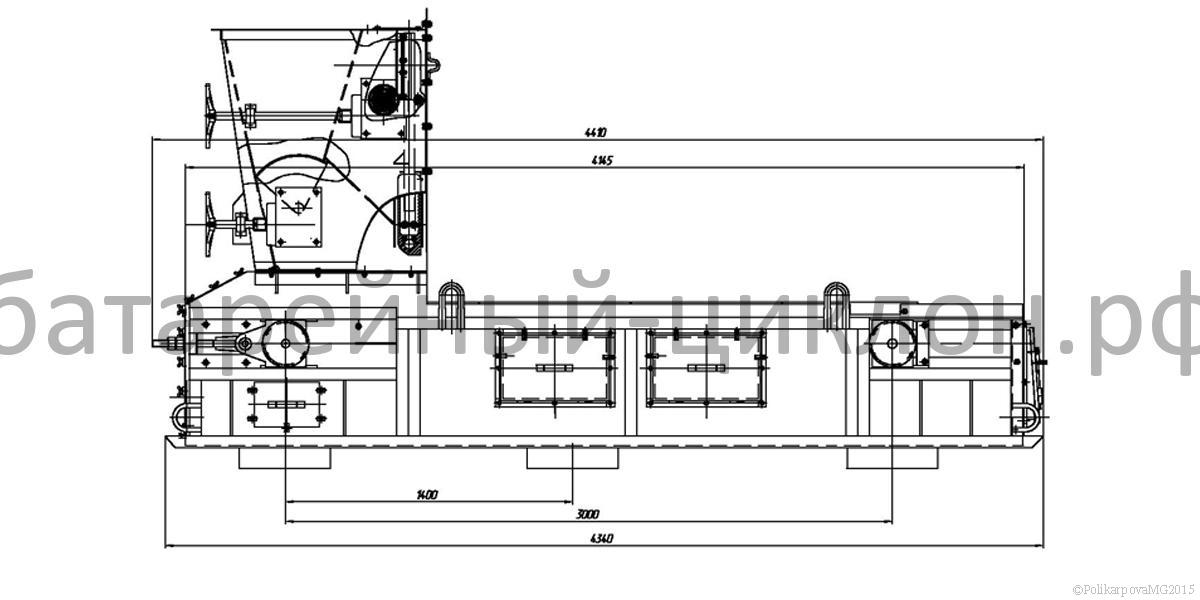

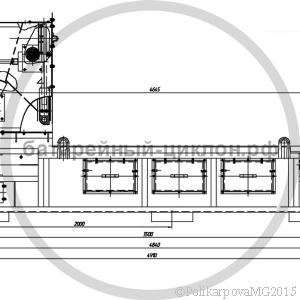

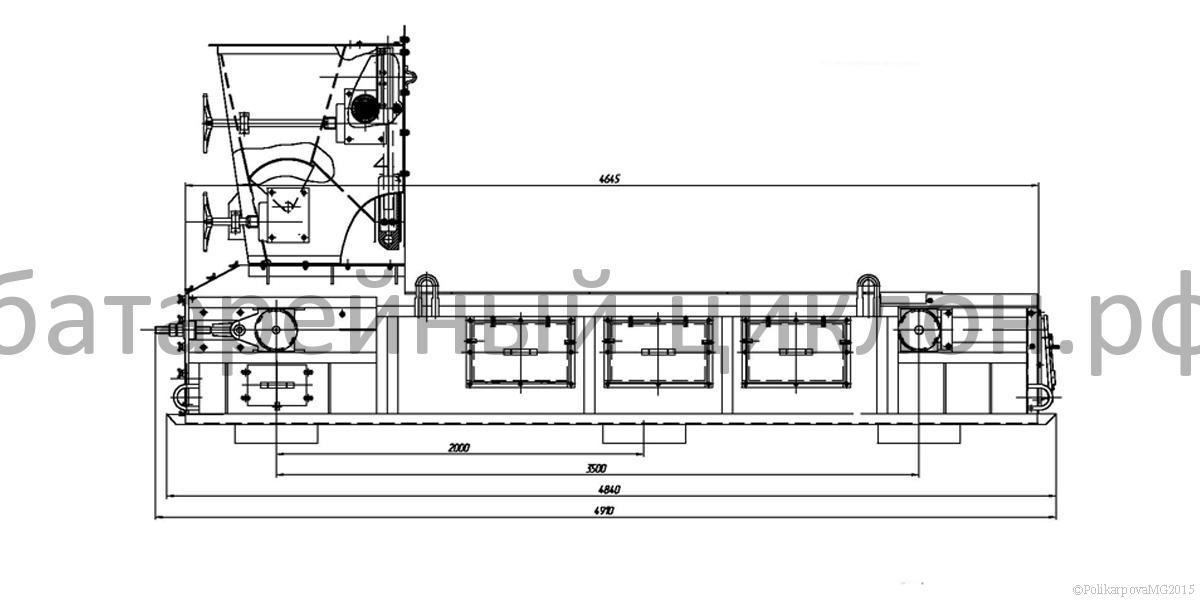

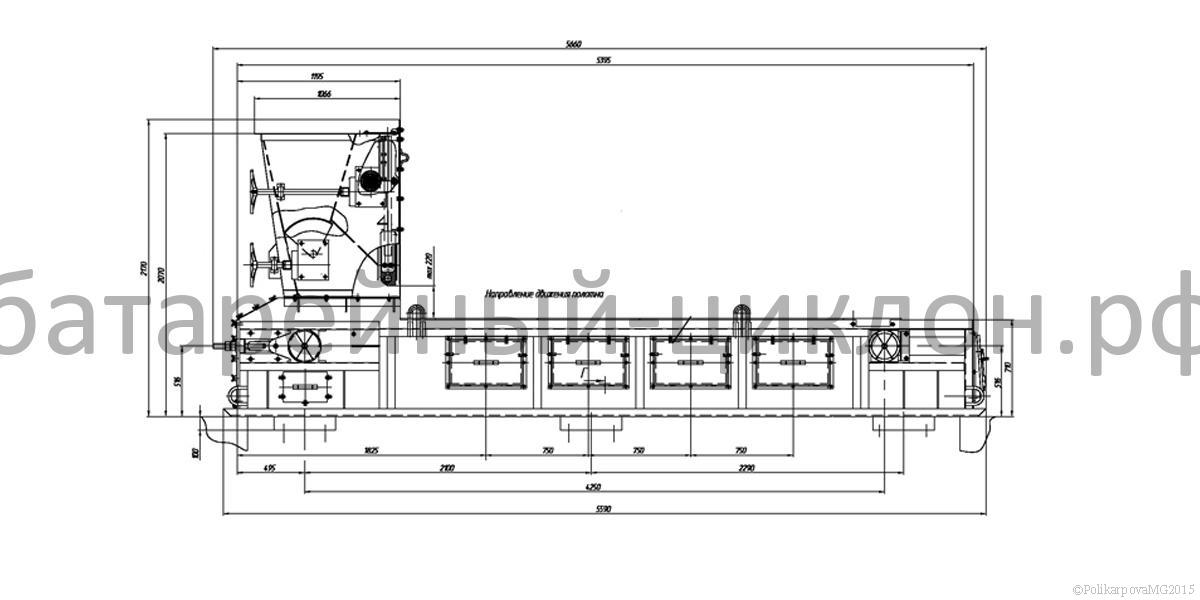

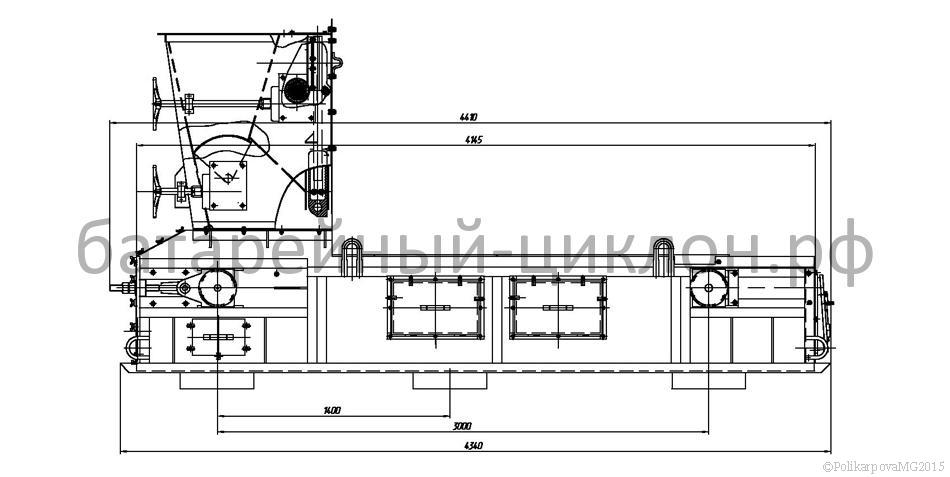

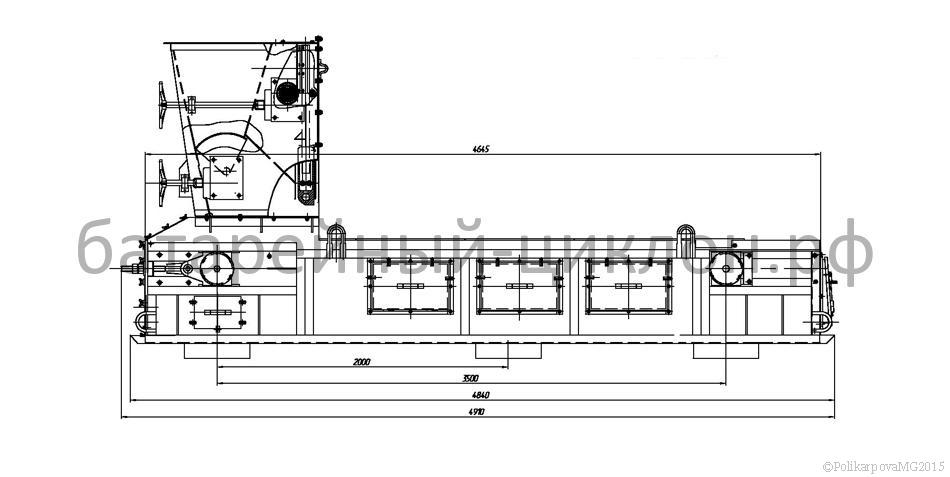

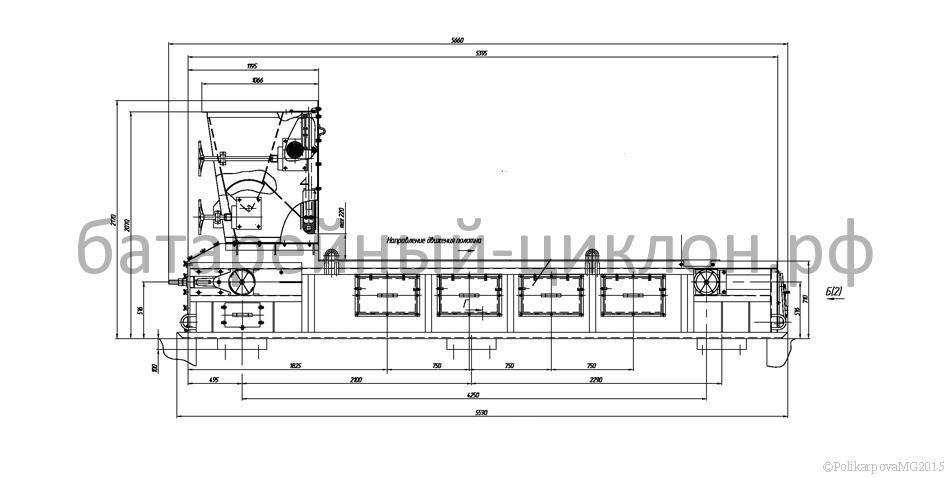

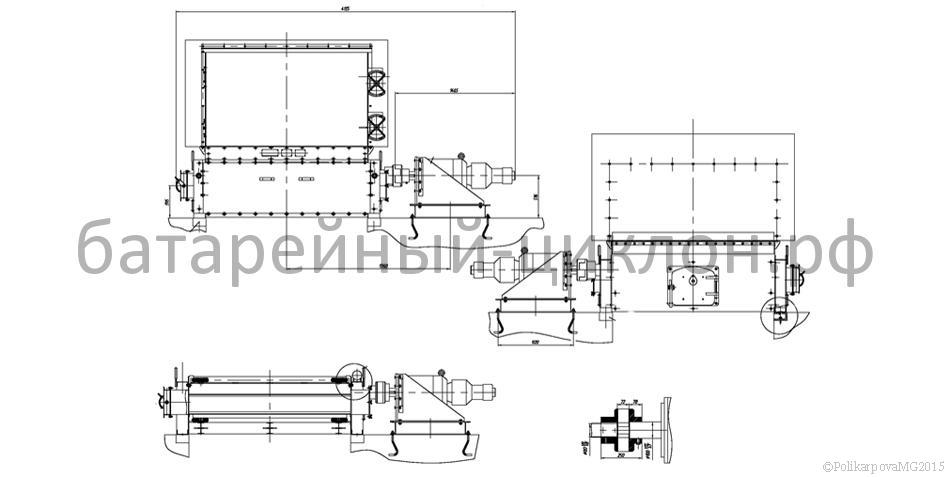

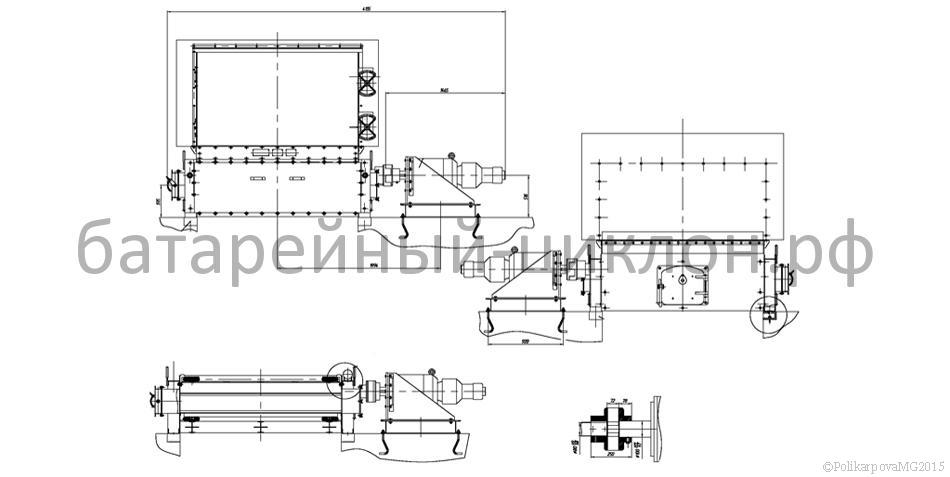

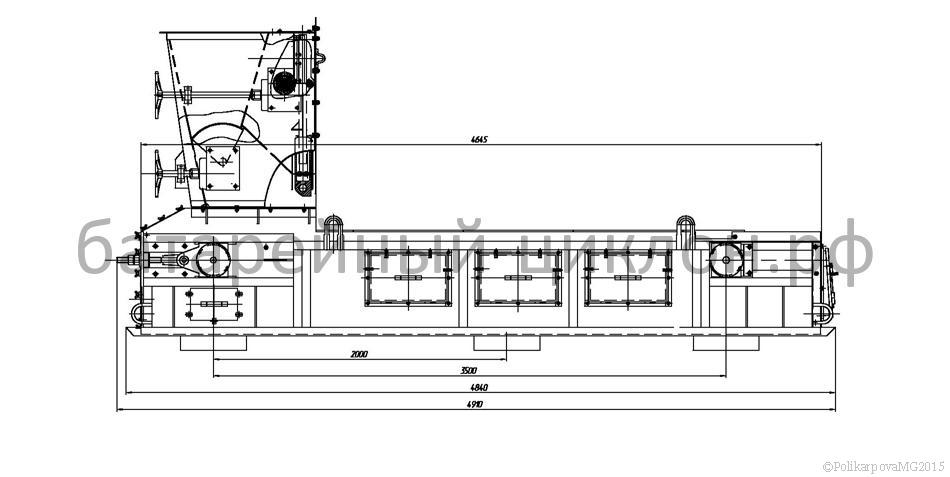

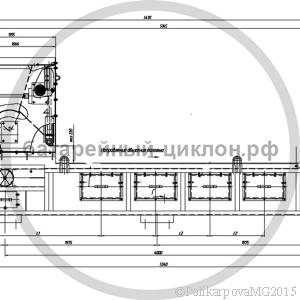

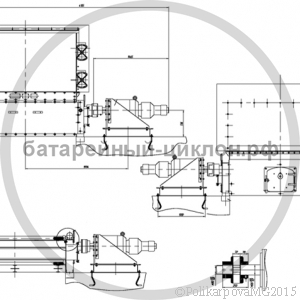

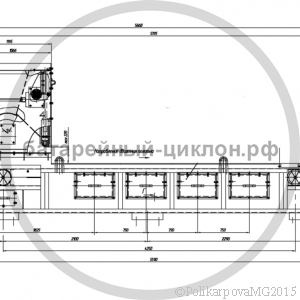

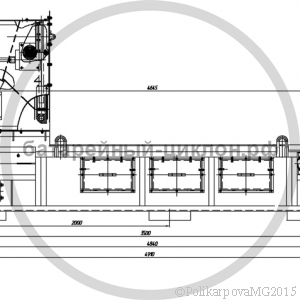

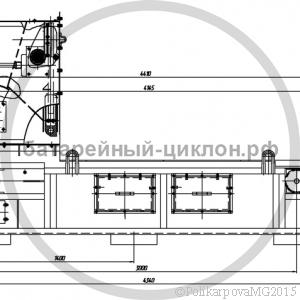

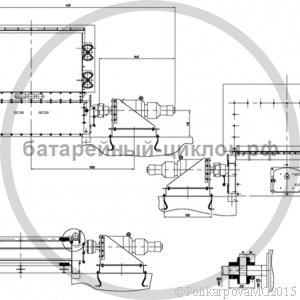

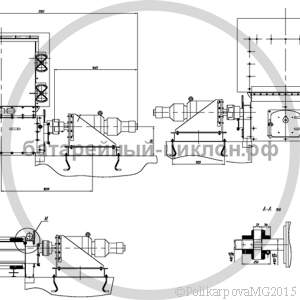

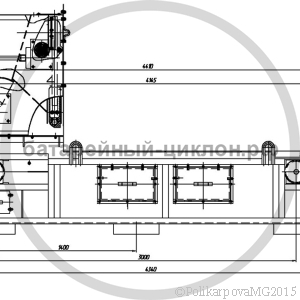

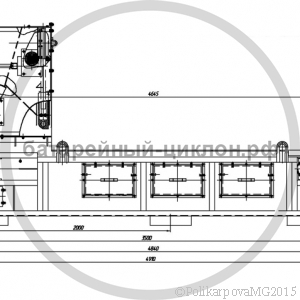

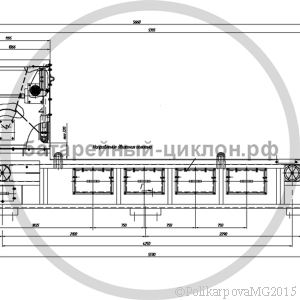

Чертежи
