Мокрые золоуловители МВ (рис. 8.8) состоит из вертикально расположенного круглого коагулятора Вентури и циклона каплеуловителя. Основная масса частиц летучей золы осаждается (коагулирует) на каплях распыленной через форсунки воды.

Каплеуловитель представляет собой центробежный скруббер с нижним тангенциальным вводом газов и пленочным орошением внутренних стенок из сопл, расположенных в верхней части корпуса.

Мокрые золоуловители МВ представлены шестью типоразмерами (табл. 8.7).

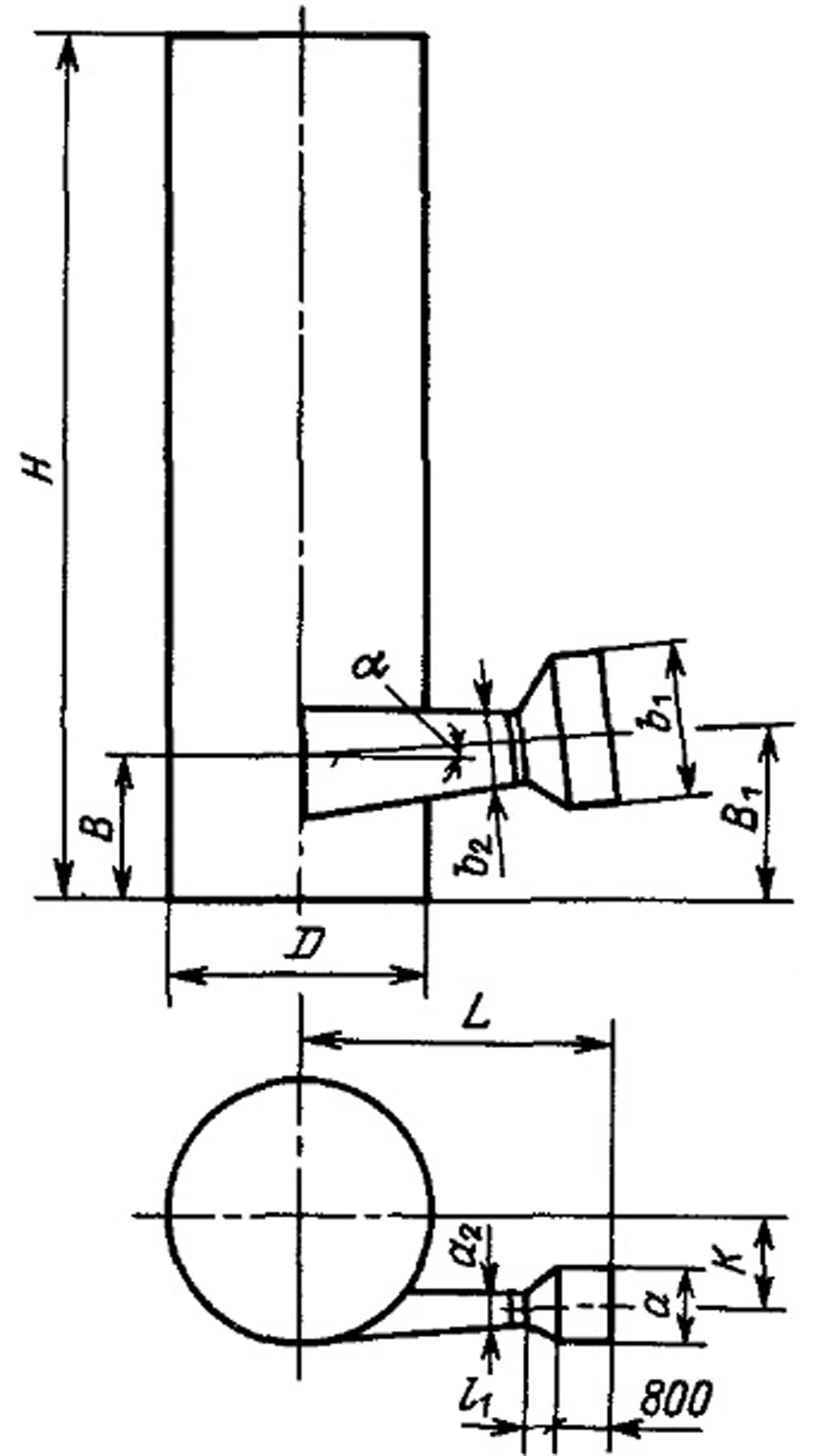

Рис. 8.9. Мокрые золоуловители МВ

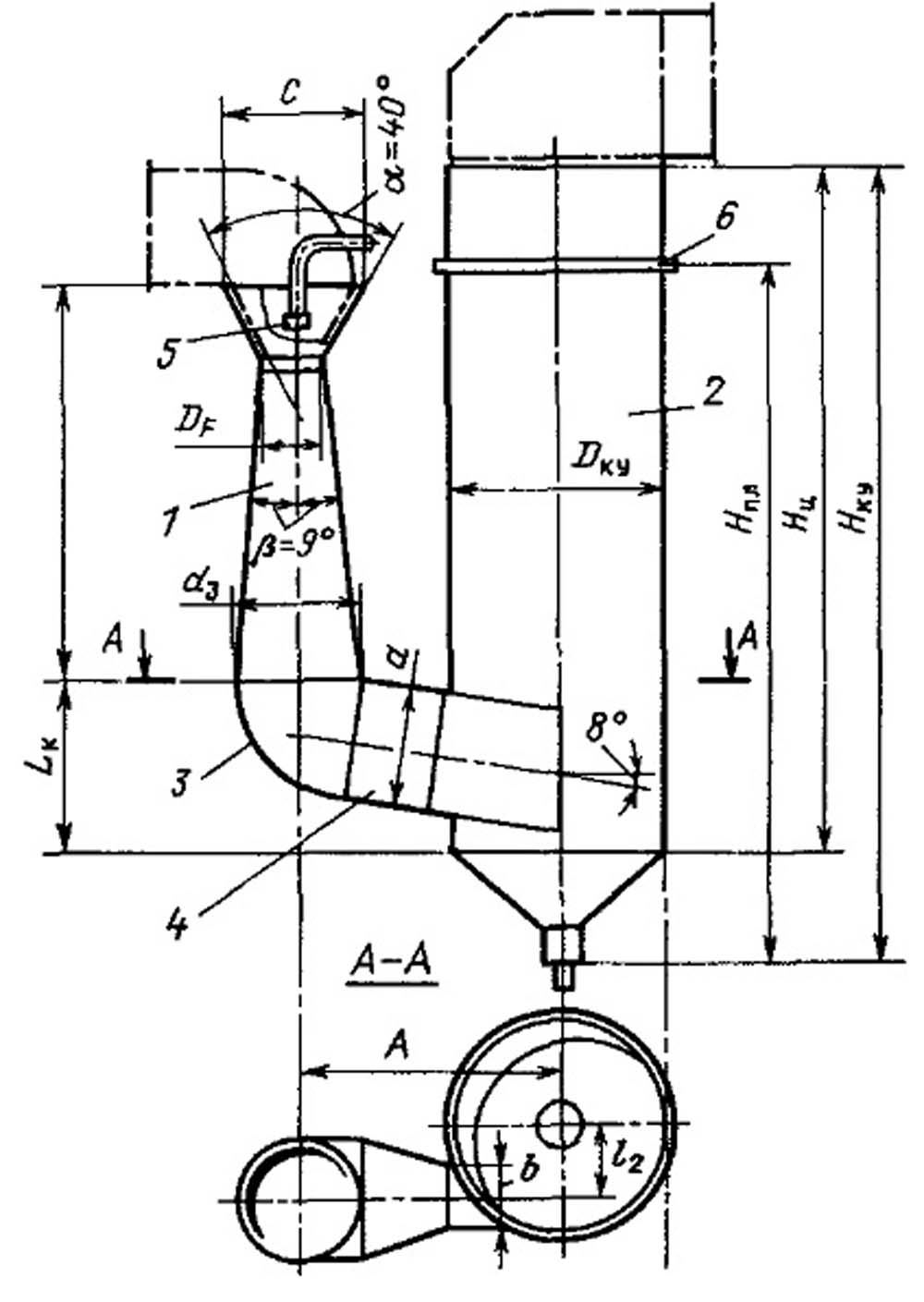

Рис. 8.8. Мокрые золоуловители МВ. 1 - коагулятор Вентури; 2 - каплеуловигель; 3 - колено; 4 - переход; 5 - орошение коагулятора; 6 - орошение каплеуловителя.

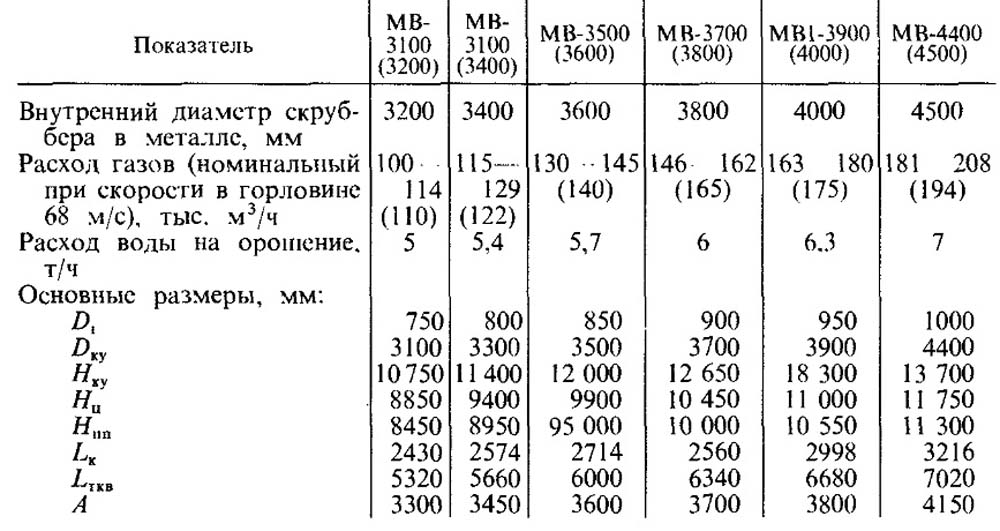

Таблица 8.7. Проектные параметры и основные технико - экономические показатели аппаратов MB

Примечание. В скобках даны параметры второго гипоразмера, например, мокрые золоуловители МВ - 3200 соответствует расходу 110 тыс. м³/ч.

Важнейшим критерием является скорость газов, номинальное значение которой для горловины Вентури 68 м/с с отклонение 60 - 75 м/с.

Удельный расход воды на орошение коагулятора Вентури 0,09 - 0,11кг/м³,удельный расход электроэнергии 1,4 - 2 МДж/тыс.м³. Удельная теплоемкость и стоимость соответственно 0,10- 0,12 тч/тыс м³ и 130-160 руб.ч/тыс.м³.
