Мокрые золоуловители
Мокрые золоуловители являются наиболее распространенным видом газоочистного оборудования электростанций и применяются для производительности котельных агрегатов до 640 т/ч. В настоящее время используют разработанные Уральским отделением Союзтехэнерго мокрые золоуловители, снабженные вертикальным коагулятором Вентури круглого сечения типа MB и разработанные ВТИ мокрые золоуловители с горизонтальным коагулятором прямоугольного сечения типа МС. При номинальной нагрузке степень очистки MB и МС в зависимости от температуры уходящих газов, вида топлива, дисперсного состава золы и типоразмера аппарата составляет 95 - 98%.

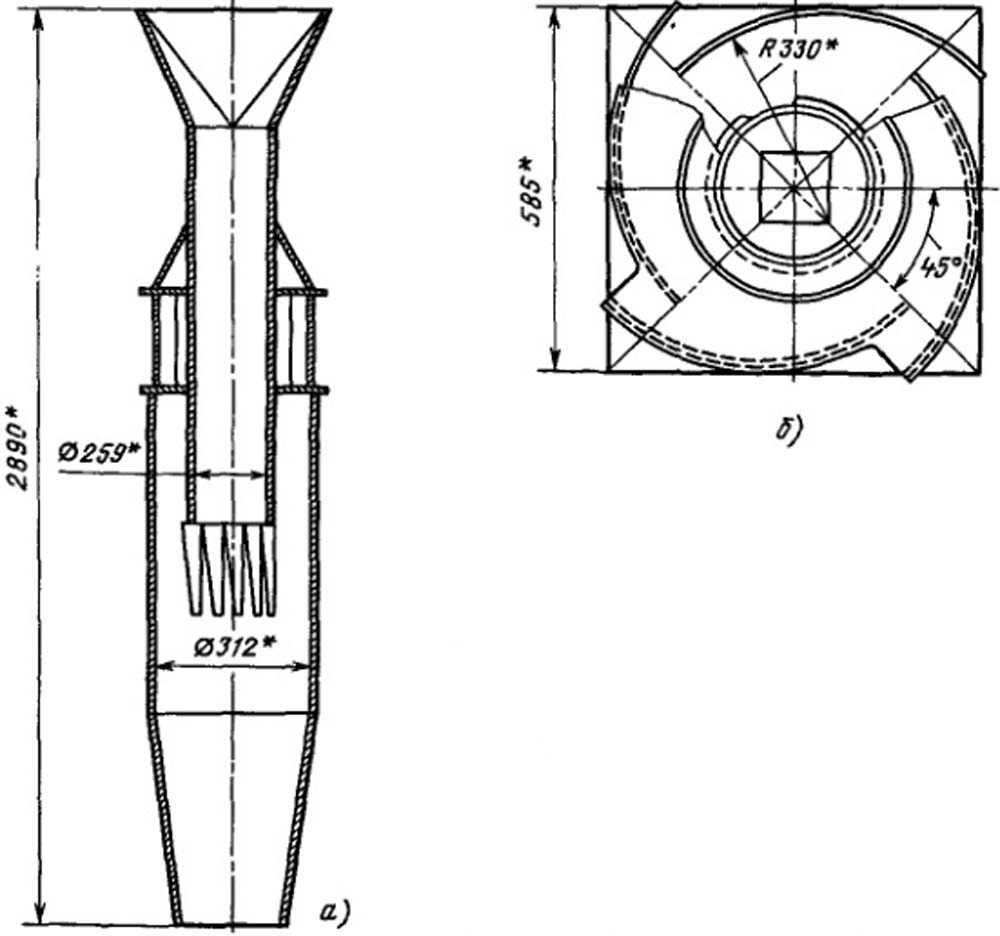

Рис. 8.7. Циклонный элемент БЦ - 512 : а - общий вид; б - сечение по входу газа.
Во избежание отложений в дымососах и коррозии последующего тракта температура газов за мокрые золоуловители для донецких, кузнецких, экибастузских, карагандинских, львовско - волынских и других каменных углей умеренной влажности не должна быть ниже 70 - 75С, для бурых углей не менее 75 - 80 °С. Значения предельных по этим показателям расходов воды даны в табл. 8.6. Испарение в мокрых золоуловителях составляет примерно 15% расхода орошающей воды.
Для орошения должна использоваться осветленная вода с золоотвала. При этом содержание оксида кальция в летучей золе должно быть не менее 20%, а произведение приведенной зольности на СаО менее 6. Для топлив CaOоб в летучей золе выше 20% применение мокрого золоулавливания исключается. Состав орошающей воды имеет решающее значение для надежной и эффективной работы мокрых золоуловителей. Вода не должна содержать грубых механических примесей, для чего обязательна установка на орошающей воде гравийных фильтров. Недопустимо использовать воду, образующую отложение солей. Для орошения мокрых золоуловителей пригодна вода, не имеющая гидратной щелочности и содержащая менее 36 мг - экв сульфатных ионов (менее 1700 мг/кг). Если подаваемая на орошение осветленная вола в оборотных системах ГЗУ не соответствует этим показателям, необходимо предусматривать ее специальную обработку. В случаях, когда показатели орошающей воды близки к предельно допустимым, рекомендуется использовать золоуловители МС.

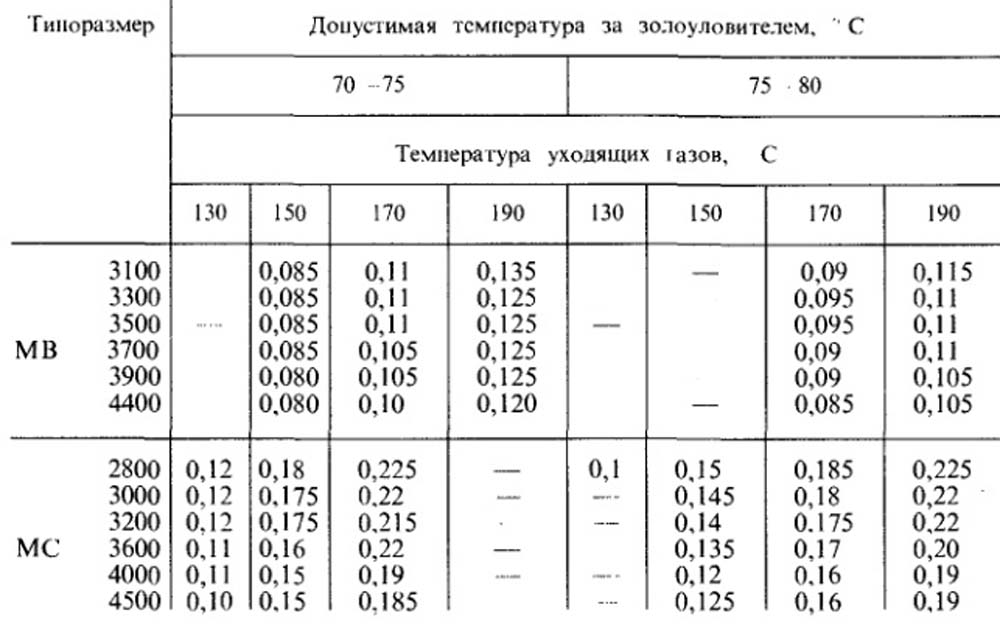

Таблица 8.6. Допустимые по условиям охлаждения газов удельные расходы воды на мокрые золоуловители, кг/м3
Примечание. При удельном расходе 0,08 для MB и 0,1 для МС применение аппарата не рекомендуется.
Степень улавливания золы (КПД) может быть существенно улучшена при 2 - 3 - кратном увеличении интенсивности орошения коагулятора Вентури и каплсулавливающего циклона. Однако это приводит к снижению температуры газов до температуры точки росы и перевода паров во влажное состояние. Как следствие отложение золы и коррозия. Поэтому увеличение орошения требует последующего подогрева газов (20°С) до уровня, обеспечивающего снятие указанных выше негативных явлений.
