Дровяной котел 1,25 МВт
Цена с НДС: 885000 q
Данный товар вы можете купить на нашем заводе.
Отправьте нам заявку и мы перезвоним вам в ближайшее время.
Дровяной котел 1,25 МВт
Дровяной котел 1,25 МВт используется для отопления и горячего водоснабжения. Устанавливается в котельных с ручными топками. Котел работает с принудительной циркуляцией и принудительной тягой, обеспечиваемой вентилятором и дымососом. Основным видом топлива являются дрова. В качестве резервного может использоваться уголь.
Основными достоинствами дровяного котла 1,25 МВт являются:
- простота в эксплуатации;
- надежность;
- экономичность;
- низкая цена котла.
Устройство и принцип работы котла

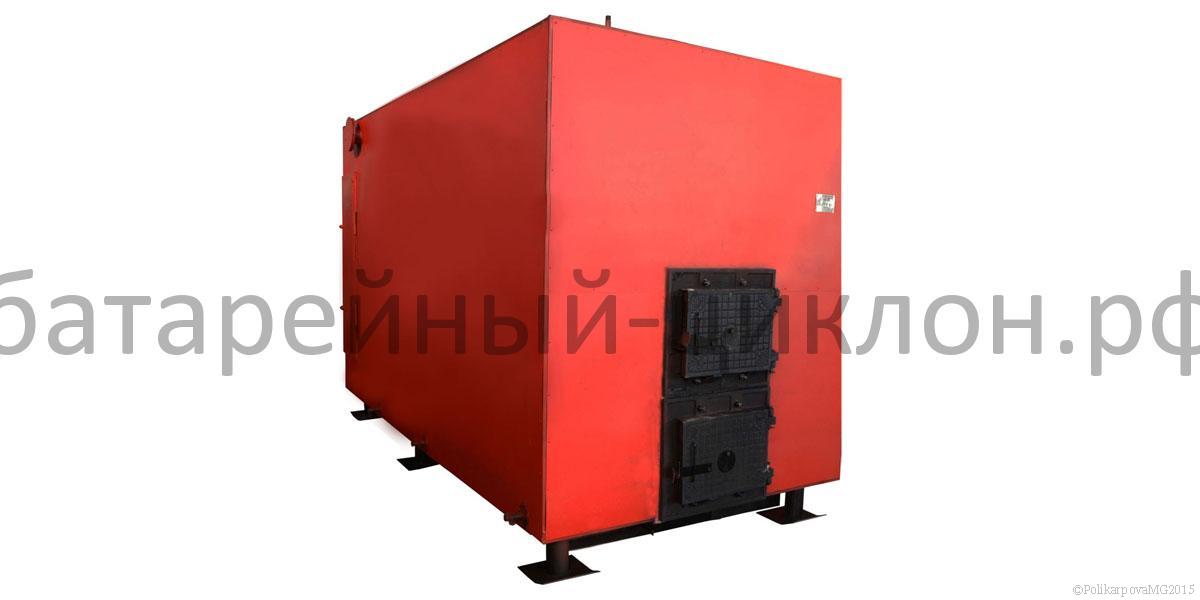

Дровяной котел 1,25 МВт выполняется гладкотрубным, горизонтальной компоновки. Впереди располагается топочное устройство с колосниковой топкой с зольником, затем двухходовой конвективный пакет из змеевиковых труб. Топочное пространство выполнено газоплотным. Снаружи котел имеет каркас с установленной на нем теплоизоляцией и обшитый стальными листами. Сверху конвективной части люк для очистки. На фронте устанавливаются две топочные двери, одна над другой.
На выходе из топочной камеры котла перед конвективным пучком установлена поворотная камера, увеличивающая зону догорания легких и мелких топливных древесных частиц, захватываемых потоком уходящих газов.
Конструкция дровяного котла 1,25 МВт обеспечивает высокий КПД. В котле максимально минимизированы потери с механическим и химическим недожогом топлива, с температурой уходящих газов и через ограждающие поверхности.
Котел имеет большой объем топочной камеры, ее оптимальная высота обеспечивает прогорание топлива целиком. Провал образующихся золы происходит в зольный короб под колосниками. Газоплотность топки обеспечивается вваркой стальной полосы между охлаждаемых труб котла и исключает присосы холодного воздуха в топочную камеру и зону горения древесного топлива. Воздух для горения топлива подает вентилятор.
Конвективные пакеты устроены следующим образом - цельная труба загибается в змеевик. Получившиеся в форме флажков конвективные пакеты вставляются в котел друг напротив друга в шахматном порядке. Устроенная таким образом поверхность нагрева имеет обширную полезную площадь, участвующую в передаче тепла, и максимальный коэффициент теплопередачи, горячие дымовые газы на выходе из котла охлаждаются до температуры 180-200 °С. Кроме того, организация данным образом трубной системы котла обеспечивает его компактность, что также является его неоспоримым преимуществом. Изоляция котла обеспечивает температуру наружной стенки не более 30 °С, выполняется из плит ПТЭ, устанавливаемых на трубную систему, обшитых сверху стальным листом.
Дровяной котел 1,25 МВт поставляется максимальной монтажной готовности. Котел имеет отдельно устанавливаемую колосниковую топку с опорами и зольниками и котельный блок. Котельный блок устанавливается на топку, подключается теплоноситель, КИП и запорная арматура, вентилятор, подводится газоход. Для отвода дымовых газов к газоходу подсоединяется дымосос.
Основные технические характеристики дровяного котла 1,25 МВт
| Наименование | Дровяной котел 1,25 МВт | |
| Мощность водогрейного котла, Гкал (МВт/ч) | 1,25 (1,45) | |
| Отапливаемая площадь при высоте потолков 3 м2, м | 12500 | |
| Расход рабочей среды, м³/ч | 44 | |
| Рабочее давление воды, МПа (кгс/cм²) | 0,6 (6) | |
| Температура воды, °C | 70-95 | |
| Поверхность нагрева, м² | 41 | |
| Гидравлическое сопротивление, МПа (кгс/cм²) | Не более 0,02 (0,2) | |
| Топливо (проектное) | Дрова Qir=2000 ккал/кг | |
| КПД котла на проектном топливе, % | Не менее 75 | |
| Температура уходящих газов, °C | Не более 210 | |
| Аэродинамическое сопротивление, Па (мм. вод. ст.) | 80 | |
| Габаритные размеры котла, не более | ||
| Длина, мм | 3330 | |
| Ширина, мм | 1950 | |
| Высота, мм | 2200 | |
| Общая масса котла водогрейного котла на дровах, кг | 3800 | |
Котельный завод "Энергия-М" производит и реализует дровяные котлы различных моделей. Купить дровяной котел 1,25 МВт можно сделав заявку на сайте котельного завода. Транспортирование котлов и другого котельно-вспомогательного оборудования осуществляется автотранспортом, ж/д полувагонами и речным транспортом. Котельный завод поставляет продукцию во все регионы Казахстана и России.

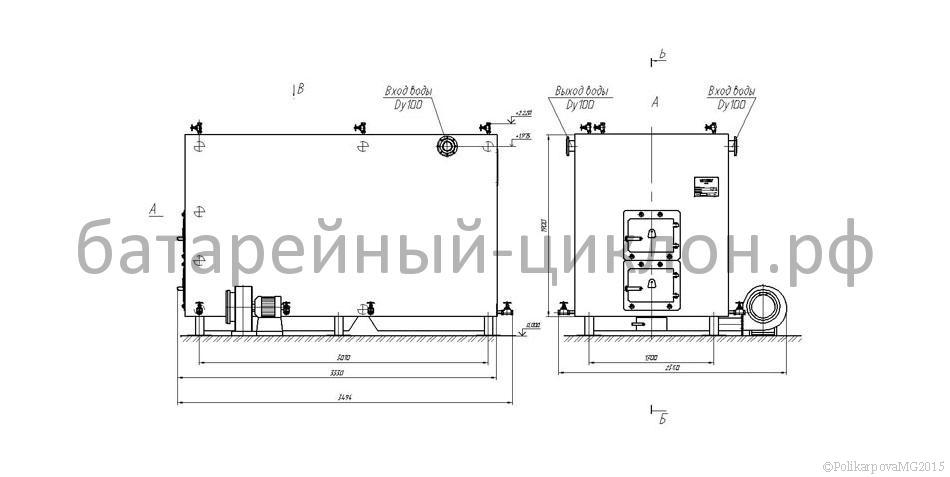

Чертежи
