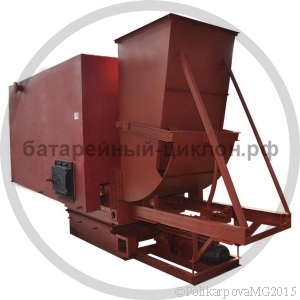

Котел 1 МВт твердотопливный
Котел 1 МВт твердотопливный работает на каменном и буром угле, предназначается для отопления жилых и производственных помещений, а также для горячего водоснабжения. Котел 1 МВт твердотопливный устанавливается в производственно-отопительных котельных, в открытых и закрытых системах теплоснабжения с механизированными топливоподачей и шлакозолоудалением.
Котел 1 МВт твердотопливный работает с принудительной циркуляцией воды. Температура нагрева воды до 115° С, давление до 0,6 МПа. Сжигаемое топливо каменные и бурые угли, резервным топливом могут являться дрова.
Основными достоинствами котла 1 МВт твердотопливного являются:
- простота в эксплуатации;
- надежность;
- экономичность;
- низкая цена котла.
Котел 1 МВт твердотопливный имеет компактные размеры, высокий КПД и не требователен к химическому составу воды, конструкция топочной решетки обеспечивает эффективное сжигание низкокалорийных каменных и бурых углей.
Устройство и принцип работы котла
Котел 1 МВт твердотопливный выполняется гладкотрубным, горизонтальной компоновки. Топочное пространство выполнено газоплотным. Снаружи котел имеет каркас с установленной на нем теплоизоляцией и обшитый стальными листами. Котел предназначен для установки на механические топки ТШПМ, ШП, РПК. В зависимости от вида топки не значительно меняются присоединительные размеры и фронтальная часть котла.
Блок котла 1 МВт твердотопливного представляет собой газоплотную сварную конструкцию, состоящую из топочной камеры и конвективной поверхности нагрева.
Топочная камера выполнена из труб с газоплотной пластиной. Конвективная поверхность нагрева состоит из плотных трубный пакетов, которые расположены в шахматном порядке. Под конвективной частью находится зольный бункер с лазом для очистки от зольных отложений и осмотра труб конвективного пучка.
Теплоизоляция блока котла выполнена из минераловатных теплоизоляционных плит, декоративная обшивка изготовлена из тонколистового окрашенного или полимерного стального проката. В обшивке котла 1 МВт твердотопливного имеются люки для периодической очистки котла от золошлаковых отложений.
Выход газов производится через газоход, расположенный на задней стенке котла.
Для управления работой котла, обеспечения расчётных режимов и безопасных условий эксплуатации котёл оснащён предохранительной и запорной арматурой, контрольно измерительными приборами, которые устанавливаются согласно схеме расположения арматуры.
Запорная арматура служит для отвода воды из котла в тепловую сеть, подвода обратной воды в котёл, слива воды из котла, выпуска воздуха из котла, периодической продувки и удаления шлама.
Контрольно измерительные приборы (манометры и термометры) обеспечивают измерение давления и температуры на входе и выходе воды из котла.
Котел работает с уравновешенной тягой, которую создают дутьевой вентилятор и дымосос.
Топливо в топку поступает из бункера топки, шуровка слоя топлива производится механической планкой. Зола и шлак с топочной решетки удаляются планкой в сбросной канал системы шлакоудаления котельной.
Основные технические характеристики котла 1 МВт твердотопливного
| Наименование | Котел 1 МВт твердотопливный | |||||
| Мощность водогрейного котла, Гкал/ч (МВт) | 1,0 (1,16) | |||||
| Отапливаемая площадь при высоте потолка 3 м, м² | 10000 | |||||
| Топливо | Кузнецкий Д | Харанорский Б1 | ||||
| Низшая теплота сгорания, ккал/ч | 5230 | 2720 | ||||
| КПД котла, не менее, % | 80 | 73 | ||||
| Расход топлива, кг/ч | 253 | 554 | ||||
| Расход условного топлива, кг/ч | 188 | |||||
| Температура уходящих газов, °C | Не более 200 | |||||
| Расход рабочей среды, м³/ч | 44 | |||||
| Температура воды, °C | 70-95 | |||||
| Давление рабочей среды, МПа (кгс/cм²) | 2,5-6 | |||||
| Гидравлическое сопротивление котла при перепаде температур 25°C, МПа (кгс/cм²) | не более 0,07 (0,7) | |||||
| Аэродинамическое сопротивление, Па (мм. вод. ст.) | Не более 300 | |||||
| Площадь зеркала горения, м² | 2,2 | |||||
| Габаритные размеры котельного блока, не более | РПК | ТШПМ-1,45 | ||||
| Длина, мм | 3020 | 4720 | ||||
| Ширина, мм | 1940 | 1900 | ||||
| Высота, мм | 2320 | 2575 | ||||
Комплектация котла 1 МВт твердотопливного
Котел 1 МВт твердотопливный поставляется в виде котельного блока, ящика с комплектующими (предохранительный и обратный клапана, запорная арматура, контрольно-измерительные приборы), механической топкой, вентилятором поддува.
По согласованию с заказчиком котел может комплектоваться вспомогательным оборудованием:
- щитом управления,
- золоуловителем,
- насосом,
- газоходами;
- дымососом;
- дымовой трубой.
Котельный завод "Энергия-М" производит и реализует механические котлы различных моделей. Купить котел 1 МВт твердотопливный можно сделав заявку на сайте котельного завода. Транспортирование котлов и другого котельно-вспомогательного оборудования осуществляется автотранспортом, ж/д полувагонами и речным транспортом. Котельный завод поставляет продукцию во все регионы Казахстана и России.

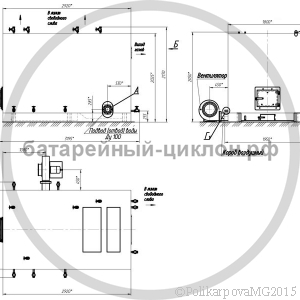

Чертежи
