Батарейные циклоны БЦУ - М
Эти батарейные циклоны БЦУ - М и циклоны других модификаций применяются для топлив с приведенной зольностью не выше 5% в случаях, когда можно удовлетвориться КПД золоулавливания на уровне 93 - 95%.

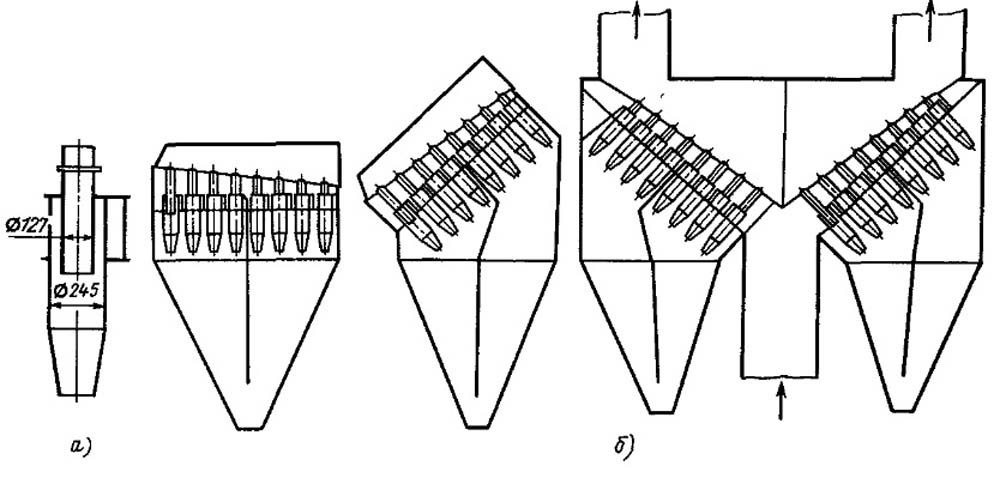

Рис. 8.3. Батарейные циклоны БЦУ - М. а - циклонный элемент; I, II, III компоновки в соответствующем исполнении; б - углы разворота циклонов.
Батарейные циклоны БЦУ - М набираются из элементов внутренним диаметром 131 мм (рис. 8.3). Батарейные циклоны БЦУ - М различаются числом секций, числом циклонных элементов по глубине и ширине. Кроме того, но компоновке различаются три типа исполнения: I - с вертикальной установкой циклонов, II - с угловой и III - в рассечку (рис. 8.3). В маркировке типоразмера первая цифра означает число секций, вторая число элементов в глубину, m в ширину; римская цифра исполнение. Основные характеристики БЦУ - М приведены в табл. 8.3 и 8.4.
Приведенный в таблицах расход газов определен применительно к оптимальной скорости в живом сечении циклона, которая составляет - 4,5 м/с. При выборе типоразмера объем газов при номинальной нагрузке котла должен соответствовать табличному. Повышение расхода (скорости) вызовет некоторое повышение степени очистки, но возрастет также гидравлическое сопротивление. При снижении скорости степень очистки уменьшается.
Коэффициент гидравлического сопротивления циклонов равен 130. При скорости 4,5 м/с и температуре газов 145 С это соответствует гидравлическому сопротивлению 1,15 КПа (115 мм вод. ст.).

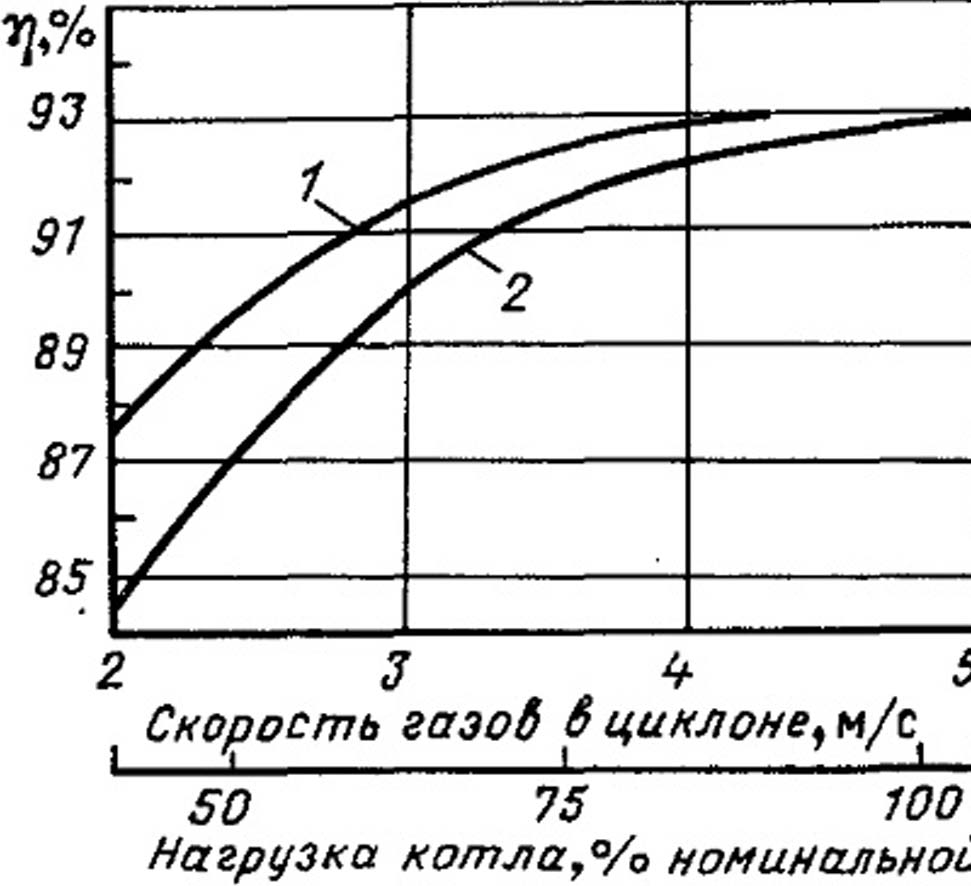

Рис. 8.4. Зависимость степени очистки газов в батарейном циклоне БЦУ - М от скорости газов в циклоне. 1, 2 - с рециркуляцией и без нее.
В случае применения батарейные циклоны БЦУ - М для водогрейных котлов принимают скорость, несколько превышающая оптимальную, например 4,8 м/с. Кроме того, может быть применена установка системы рециркуляции с отсосом газов (до 15 - 20% номинального расхода). Другим вариантом является установка шиберов для перекрытия отдельных секций батарейного циклона при сниженных нагрузках.
На рис. 8.4 показана зависимость КПД БЦУ - М от скорости тазов (здесь максимальная скорость 4,8 м/с).

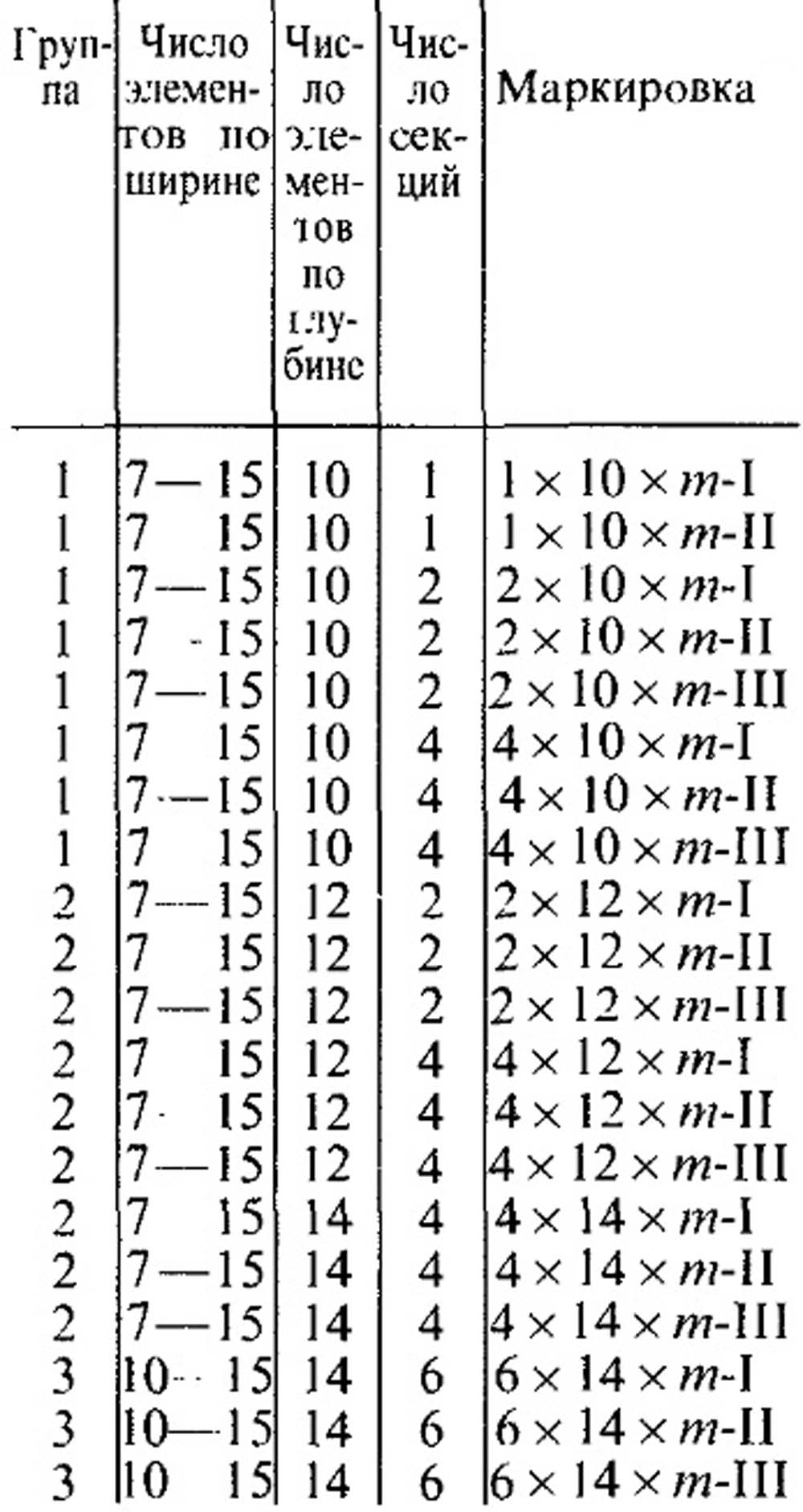

Таблица 8.3. Сводная характеристика БЦУ - М.

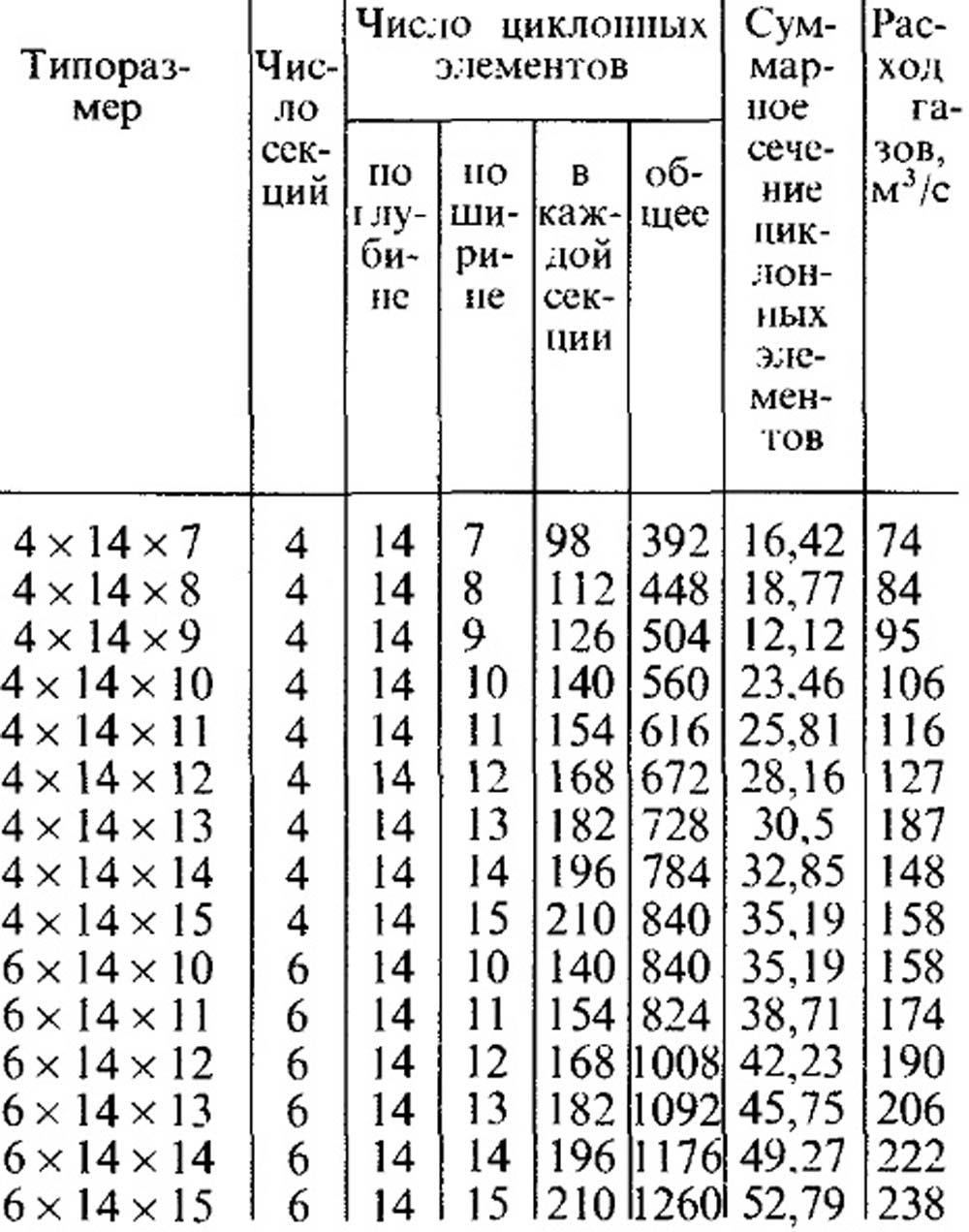

Таблица 8.4. Характеристика мощных БЦУ - М.
