Циклон ЦН-15-700-6СП

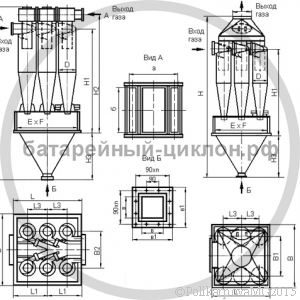

Габаритные и присоединительные размеры циклона ЦН 15-700-6СП

Циклоны ЦН-15-700-6СП конструкции НИИОгаз самый распространенный и универсальный аппарат пылегазоочистки. Применяются для сухой очистки от слабо- и среднеслипающейся пыли (размером более 10 мкм), выделяющихся при таких технологических процессах как сушка, обжиг, агломерация, сжигание топлива, а также аспирационного воздуха в различных отраслях промышленности - черной и цветной металлургии, химической, нефтяной и машиностроительной промышленности, промышленности строительных материалов, энергетике и т.д.

Запрещается применение циклонов ЦН-15-700-6СП в условиях взрывоопасных и токсичных сред.
Не рекомендуется эксплуатация для улавливания сильно слипающейся пыли, особенно при малых диаметрах циклонов.


Циклоны ЦН 15-700-6СП. Техничекие характеристики:

• допустимая запыленность газа для слабослипающейся пыли - не более 1000 г/м³;

• допустимая запыленность газа для среднеслипающейся пыли - не более 250 г/м³;
• при улавливании крупноабразивной пыли, концентрацию ее рекомендуется снижать в 2-3 раза от допустимой;

• максимальная температура очищаемого газа - не более 400° С;

• максимальное давление - 500 кгс/м² (5кПа);
• коэффициент гидравлического сопротивления для групповых циклонов ЦН 15 со сборником - 182;
• оптимальная скорость в обычных условиях - 3,5 - 4м/с;
• при работе с абразивной пылью - 2,5 м/с;
• внутренний диаметр циклона равен 700 мм.

Для повышения пропускной способности по воздуху (газу) и условий применения на базе циклона ЦН 15-700-6СП изготавливаются батарейные циклоны состоящие из большого количества циклонных элементов, расположенных в общем корпусе с единым подводом и отводом воздуха и общим бункером. Корпус батарейных циклонов ЦН 15-700-6СП разделен на несколько секций, которые могут отключаться при снижении нагрузки на агрегат. Циклоны ЦН 15-700-6СП компонуют в группы из шести циклонов. Групповые циклоны могут быть с камерой очищенного воздуха в виде сборника.

Циклоны ЦН 15-700-6СП. Технические характеристики

Циклоны группового исполнения изготовляют с "левым" и "правым" вращением газового потока.

Бункеры циклонов - пирамидальной формы.

При работе циклонов должна быть обеспечена непрерывная выгрузка пыли. При этом уровень пыли в бункерах должен быть не выше плоскости, расположенной от крышки бункера на 0,5 диаметра циклона.

В технической характеристике приведены значения производительности отнесенные к скорости в цилиндрической части циклона = 2,5 и 3,5 м/с. В обычных условиях оптимальной считается скорость 3,5 м/с. Скорость 2,5 м/с рекомендуется принимать при работе с абразивной пылью.

Условное обозначение циклонов ЦН 15-700-6СП

• Ц - циклон;
• Н - конструкция НИИОгаза;
• 15 - угол наклона входного патрубка относительно горизонтали (град);
• 700 - внутренний диаметр цилиндрической части циклона (мм);
• 6 - количество циклонов в группе;
• С - с камерой очищенного газа а виде сборника;
• П - пирамидальная форма бункера.

Материал изготовления циклонов ЦН-15
-700-6СП

• при эксплуатации агрегата при температуре окружающей среды до - 40°С -углеродистая сталь;

• при эксплуатации агрегата при температуре окружающей среды ниже - 40°С -низколегированная сталь;

• возможно изготовление циклонов из нержавеющей стали.

Котельный завод "Энергия-М" производит и реализует циклоны различных моделей. Купить циклоны ЦН-15-700-6СП можно сделав заявку на сайте котельного завода. Транспортирование котлов и другого котельно-вспомогательного оборудования осуществляется автотранспортом, ж/д полувагонами и речным транспортом. Котельный завод поставляет продукцию во все регионы России и Казахстана.
