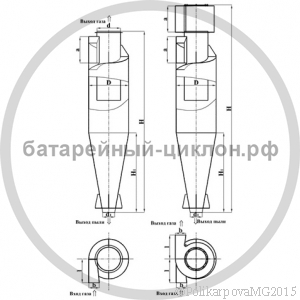

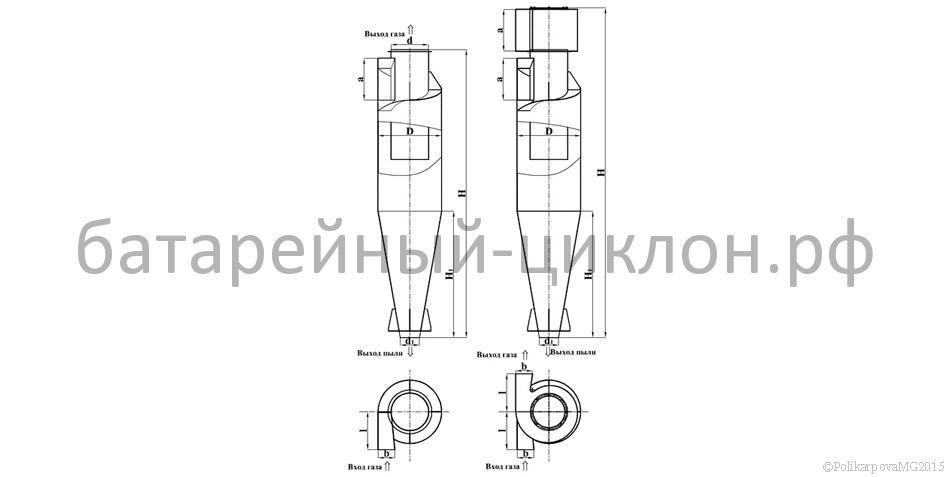

Габаритные и присоединительные размеры циклона ЦН 15-700

Без улитки:

Наименование D H H1 d d1 a/b l Масса, кг
Циклоны ЦН 15-700-1 700 3192 1400 414 280 472/192 420 220

С улиткой:

Наименование D H H1 d d1 a/b l Масса, кг
Циклоны ЦН 15-700-1У 700 3577 1400 414 280 472/192 420 275

Циклоны ЦН-15-700 конструкции НИИОгаз самый распространенный и универсальный аппарат пылегазоочистки. Применяются для сухой очистки от слабо- и среднеслипающейся пыли (размером более 10 мкм), выделяющихся при таких технологических процессах как сушка, обжиг, агломерация, сжигание топлива, а также аспирационного воздуха в различных отраслях промышленности - черной и цветной металлургии, химической, нефтяной и машиностроительной промышленности, промышленности строительных материалов, энергетике и т.д.

Запрещается применение циклонов ЦН-15-700 в условиях взрывоопасных и токсичных сред.
Не рекомендуется эксплуатация для улавливания сильно слипающейся пыли, особенно при малых диаметрах циклонов.


Циклоны ЦН 15-700. Техничекие характеристики:

  • допустимая запыленность газа для слабослипающейся пыли - не более 1000 г/м3;

  • допустимая запыленность газа для среднеслипающейся пыли - не более 250 г/м3;
  • при улавливании крупноабразивной пыли, концентрацию ее рекомендуется снижать в 2-3 раза от допустимой;

  • максимальная температура очищаемого газа - не более 400° С;

  • максимальное давление - 500 кгс/м2 (5кПа);
  • коэффициент гидравлического сопротивления для
одиночных циклонов -147;
  • коэффициент гидравлического сопротивления для групповых циклонов ЦН 15 с улиткой - 175;
  • коэффициент гидравлического сопротивления для групповых циклонов ЦН 15 со сборником - 182;
  • оптимальная скорость в обычных условиях - 3,5 - 4м/с;
  • при работе с абразивной пылью - 2,5 м/с;
  • внутренний диаметр циклона равен 700 мм.

Для повышения пропускной способности по воздуху (газу) и условий применения на базе циклона ЦН 15-700 изготавливаются батарейные циклоны состоящие из большого количества циклонных элементов, расположенных в общем корпусе с единым подводом и отводом воздуха и общим бункером. Корпус батарейных циклонов ЦН 15-700 разделен на несколько секций, которые могут отключаться при снижении нагрузки на агрегат. Циклоны ЦН 15-700 компонуют в группы из двух, четырех и шести циклонов. Групповые циклоны могут быть с камерой очищенного воздуха в виде "улитки" или в виде сборника.

Циклоны ЦН 15-700. Технические характеристики

Типоразмер циклона ЦН 15 Производительность, м³/час Рабочий объем бункера, м³ Масса, кг
V = 2,5 м/с При V = 4 м/с
Циклоны ЦН-15-700-1УП 3500 5500 0,47 650
Циклоны ЦН-15-700-2УП 6900 11100 0,83 1120
Циклоны ЦН-15-700-2СП 6900 11100 0,83 1070
Циклоны ЦН-15-700-4УП 13800 22000 1,5 2160
Циклоны ЦН-15-700-4СП 13800 22000 1,5 2030
Циклоны ЦН-15-700-6УП 20800 33100 2,67 3670
Циклоны ЦН-15-700-6СП 20800 33100 2,67 3320

Циклоны группового исполнения изготовляют с "левым" и "правым" вращением газового потока, одиночные - только с "правым" вращением.

В зависимости от компоновки групповые циклоны ЦН-15-700 могут быть с камерой очищенного газа в виде "улитки" или в виде сборника, а одиночные - только с "улиткой".

Бункеры циклонов - пирамидальной формы.

При работе циклонов должна быть обеспечена непрерывная выгрузка пыли. При этом уровень пыли в бункерах должен быть не выше плоскости, расположенной от крышки бункера на 0,5 диаметра циклона.

В технической характеристике приведены значения производительности отнесенные к скорости в цилиндрической части циклона = 2,5 и 3,5 м/с. В обычных условиях оптимальной считается скорость 3,5 м/с. Скорость 2,5 м/с рекомендуется принимать при работе с абразивной пылью.

Условное обозначение циклонов ЦН 15-700-2УП (ЦН 15-700-4СП)

  • Ц - циклон;
  • Н - конструкция НИИОгаза;
  • 15 - угол наклона входного патрубка относительно горизонтали (град);
  • 700 - внутренний диаметр цилиндрической части циклона (мм);
  • 2 (4) - количество циклонов в группе;
  • у - с камерой очищенного газа в виде улитки;
  • С - с камерой очищенного газа а виде сборника;
  • П - пирамидальная форма бункера.

Материал изготовления циклонов ЦН-15
-700

  • при эксплуатации агрегата при температуре окружающей среды до - 40°С -углеродистая сталь;

  • при эксплуатации агрегата при температуре окружающей среды ниже - 40°С -низколегированная сталь;

  • возможно изготовление циклонов из нержавеющей стали.
