Батарейные циклоны ЦБР - 150 - У
Батарейные циклоны ЦБР - 150 - У разработаны Семибратовским филиалом НИИОГАЗ имеют внутренний диаметр циклонного элемента 150 мм. Характерной особенностью является отсос примерно 8% газов из камеры сброса пыли для ликвидации перетоков между циклонными элементами. Отсасываемый газ очищается в одиночном или групповом циклоне типа ЦП - 15 и дымососом возвращается на вход в циклон (рис. 8.5). Техническая характеристика типоразмерного ряда циклонов приведена в табл. 8.5.

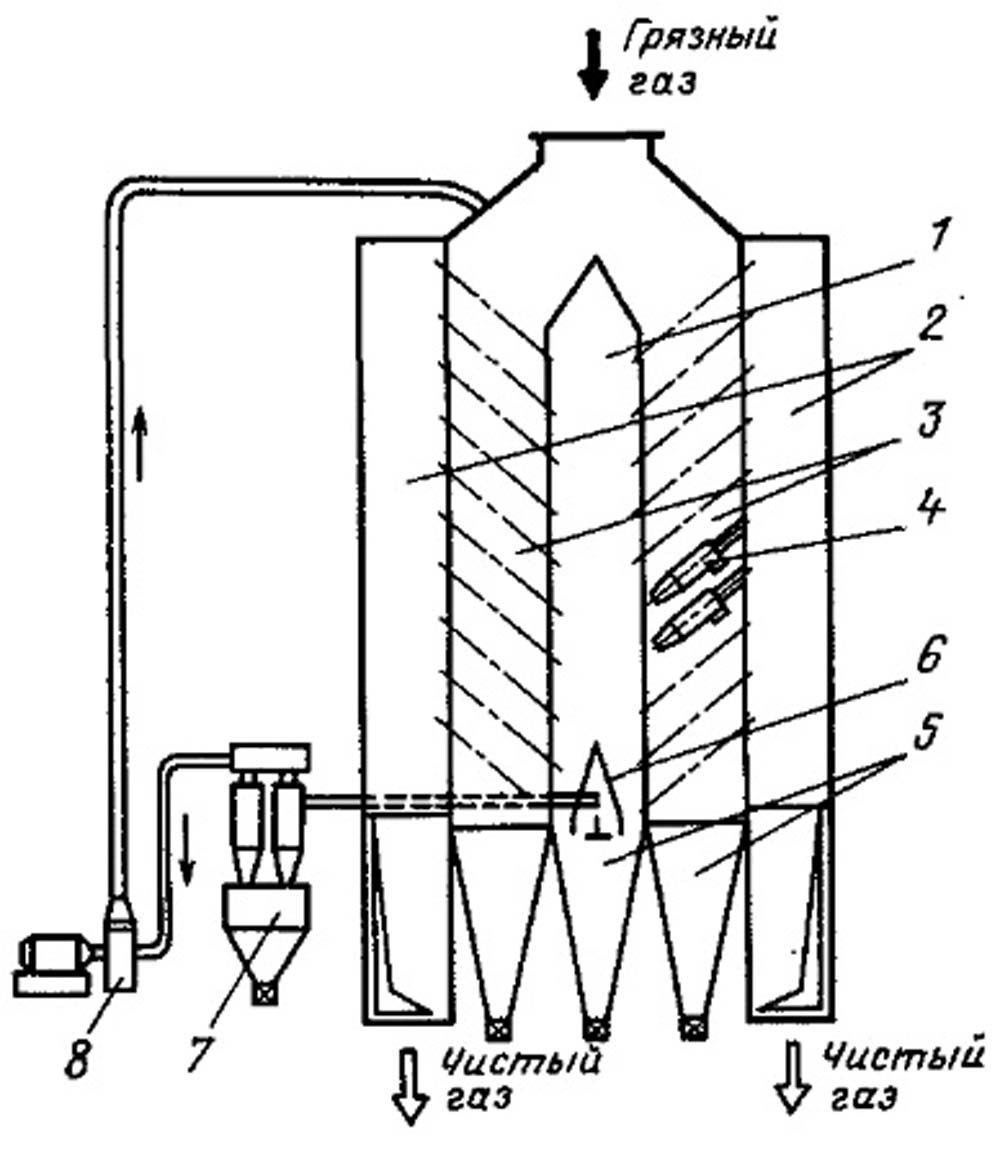

Рис. 8.5. Батарейные циклоны ЦБР - 150 - У с рециркуляцией. 1 - пылеснускная камера; 2 - камера чистого газа; 3 камера грязного газа; 4 - циклонный элемент; 5 - бункера; 6 - рассекатель; 7 - групповой циклон; 8 - дымосос рециркуляции.

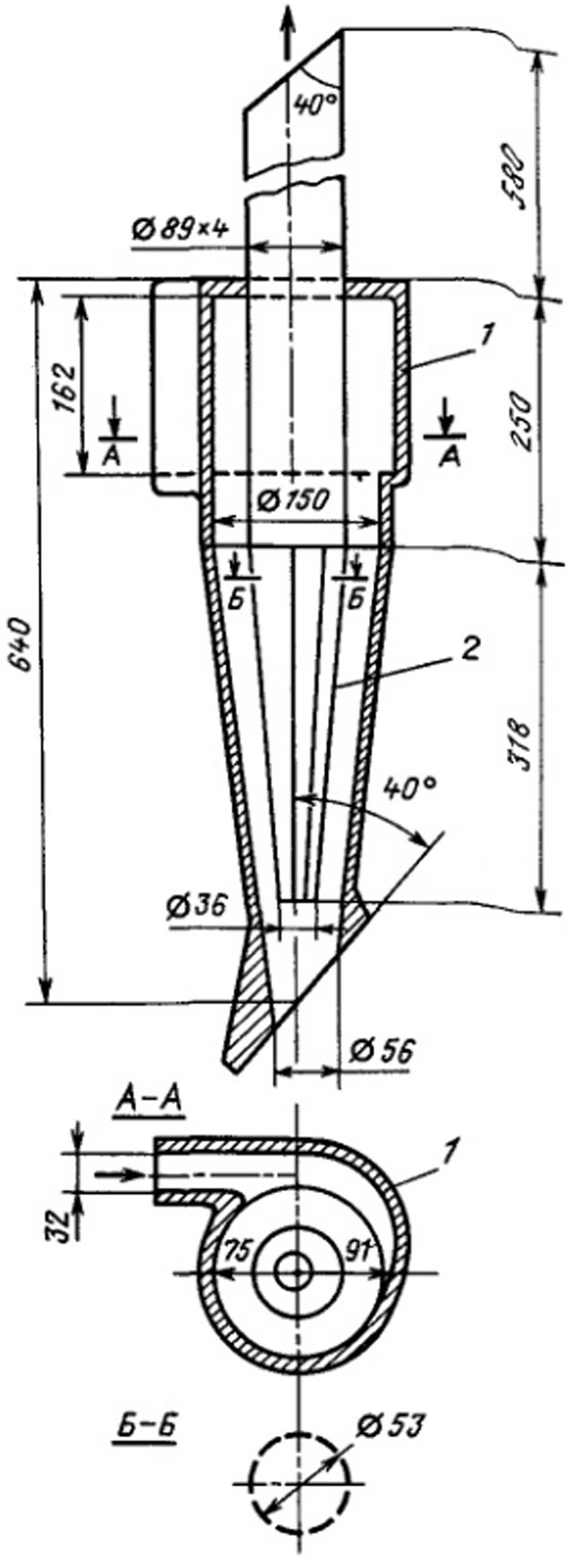

Рис. 8.6. Батарейные циклоны ЦБР - 150 - У. 1 - корпус из чугуна; 2 - выхлопная труба.
Буква Р в типоразмере обозначает рециркуляцию, 150 - диаметр циклонного элемента; последняя цифра - число циклонных элементов (рис. 8.6). Скорость газов в циклонном элементе 4,6 и 4,7 м/с.
Батарейные циклоны ЦБР - 150 - У: допустимая запыленность - 100 г/м3 температура очищаемого газа не выше 400 С; рабочее разрежение в корпусе не более 5 кПа; коэффициент гидравлического сопротивления 95; КПД - 93 - 96%.

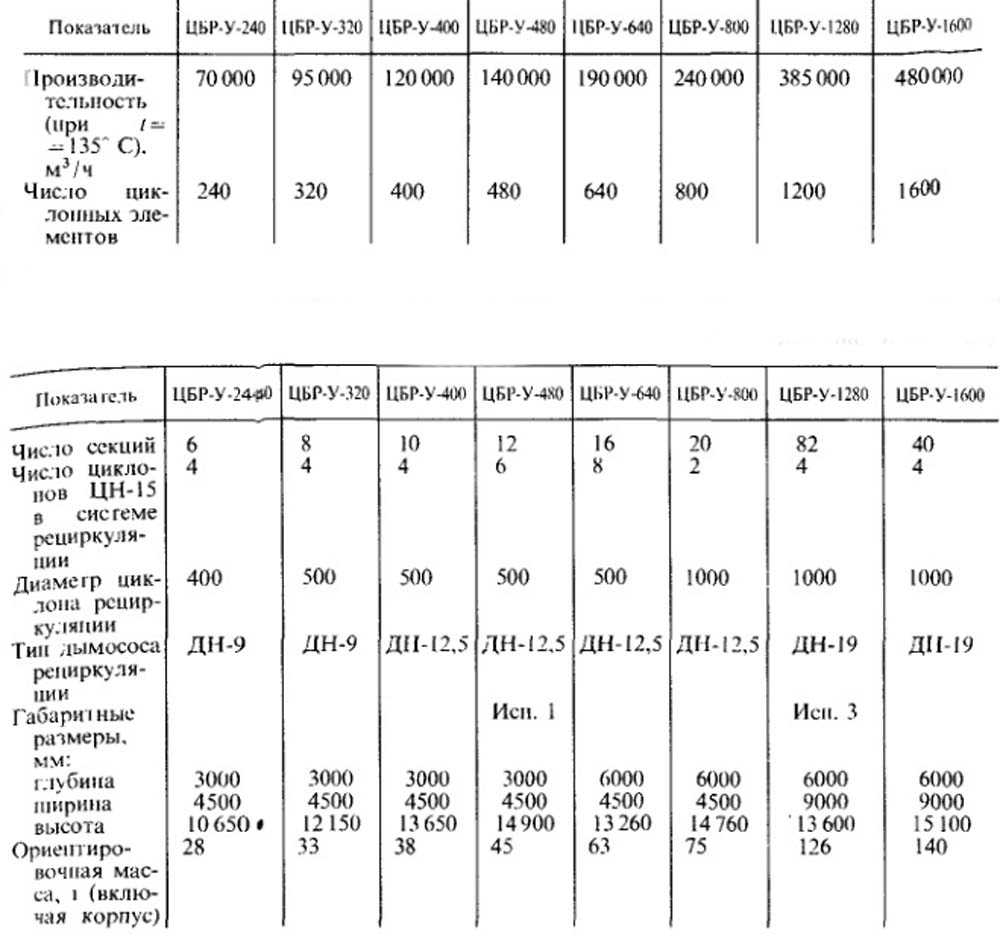

Таблица 8.5. Батарейные циклоны ЦБР - 150 - У. Техническая характеристика.
