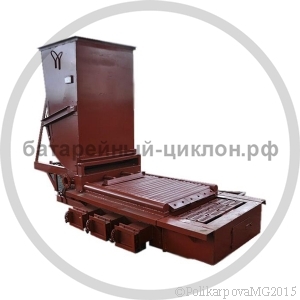

Топка ТШПМ-2,5
Цена с НДС: 379500 q
Данный товар вы можете купить на нашем заводе.
Отправьте нам заявку и мы перезвоним вам в ближайшее время.
Топки ТШПМ-2,5
Механическую топку ТШПМ-2,5 устанавливают в котельных с механическими транспортерами топливоподачи и шлакоудаления. Топка ТШПМ-2,5 работает на каменном и буром угле.
Котлы работающие с топками ТШПМ-2,5 - КВм, Гефест, Богатырь, ДСЕ и прочие.
Топки ТШПМ-2,5. Технические характеристики
| Наименование | Топка ТШПм-2,5 |
| Производительность топки, МВт | 2,5 |
| Вид топлива | Каменный и бурый уголь |
| Коэффициент избытка воздуха за топкой, не более | 1,4 |
| Активная площадь колосниковой решетки, м² | 2,34 |
| Скорость движения полотна, м/ч | 1,3...19,3 |
| Давление воды для охлаждения решетки и шурующей планки, МПа (кгс/см²) | 0,6 (6,0) |
| Установочная мощность, кВт | 3 |
| Режим работы | Наладочный и автоматический |
| Габаритные размеры: | |
| длина | 5300 |
| ширина (по решетке) | 1180 |
| высота | 2530 |
|
Масса, т, не более |
2,4 |
| Применение топки ТШПМ-2,5 | Котел КВм-2,5 ШП Котел КВм-3,0 ШП |
| Котлы водогрейные УСШВ-1-14 СП, КВ-1,6-95 Шп, УСШ-2,5-14 СП, ДСЕ-2,5-14 Шп, Гефест-1,8-95, Гефест-2,5-95, производства ОАО «Бийский котельный завод»и прочих заводов изготовителей |
Топка ТШПм-2,5 работает в автоматическом режиме. При работе топки ТШПм-2,5 шурующая планка периодически через определенные промежутки времени совершает одно возвратно-поступательное движение. Предусмотрена технологическая защита котла и электродвигателей.
Принцип работы топки ТШПМ-2,5
Топка ТШПМ-2,5 представляет собой неподвижную водоохлаждаемую решетку. По решетке движется слой топлива при помощи трехгранной планки, которая совершает периодически возвратно-поступательное движение вдоль решетки. При движении планки вперед происходит значительное перемещение топлива в горизонтальном направлении, также подъем его и переваливание через планку. При этом, если планка движется назад, то топливо смещается только на 15-25% от величины сдвига в прямом направлении. Для того чтобы надежно заполнить решетку топливом, а также произвести шуровку слоя происходит чередование ходов планки на разную длину.
Выбор движения планки зависит от характеристик топлива, длины решетки и тепловой нагрузки топки. При использовании угля с повышенной влажностью, а также содержанием мелочи от 0 до 6 мм более 50 % не рекомендуется заполнять бункер более чем до половины.
В топках предусмотрены устройства независимого регулирования объема дутьевого воздуха по зонам горения, подаваемого под решетку и подача вторичного воздуха в зону горения над решеткой. Диапазон регулирования мощности топок ТШПм-2,5 регулируется изменением интервала времени между циклами хода шурующей планки и объема подачи дутьевого воздуха в зоны горения топлива.
Автоматика безопасности обеспечивает отключение дутьевого вентилятора, автоматической подачи топлива и включение светозвуковой сигнализации в случае завершении подачи электроэнергии и отклонениях от допустимых значений давления, температуры воды на выходе из котла, разрежения в топочной камере,
Комплект поставки топки ТШПМ-2,5
Блок топочный ТШПМ-2,5 в сборе с рамой опорной, каретка, привод, планка шурующая, угольный бункер, коллектор вторичного дутья, решетки ограждения, запорная арматура, приборы КИП, щит автоматики, вентилятор поодува, паспорт и инструкция по эксплуатации топки ТШПМ-2,5.
Котельный завод "Энергия-М" производит и реализует топки различных моделей. Купить топки ТШПМ-2,5 можно оформив заявку на сайте котельного завода. Транспортирование котлов и другого котельно-вспомогательного оборудования осуществляется автотранспортом, ж/д полувагонами и речным транспортом. Котельный завод поставляет продукцию во все регионы Казахстана и России.
Чертежи
