Топка ТШПМ-1,45
Цена с НДС: 341000 q
Данный товар вы можете купить на нашем заводе.
Отправьте нам заявку и мы перезвоним вам в ближайшее время.

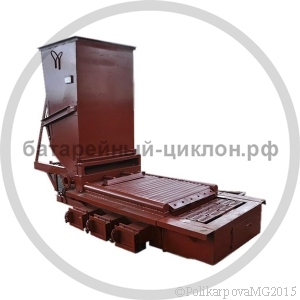

Топка ТШПМ-1,45
Механическая топка ТШПМ-1,45 с шурующей планкой предназначена для установки в механические водогрейные и отопительные стационарные котельные и модульные котельные.
Топка устанавливается в котельных с механическими транспортерами топливоподачи и шлакоудаления работает на каменном и буром угле. Мощность устанавливаемых котлов от 1,0 МВт до 1,4 МВт. Марки котлов работающих с топками ТШПМ-1,45 - КВм, Гефест, Братск, Богатырь, ДСЕ и прочие.
Топки ТШПМ-1,45. Технические характеристики
| Наименование | Топка ТШПм-1,45 |
| Производительность топки, МВт | 1,45 |
| Вид топлива | Каменный и бурый уголь |
| Коэффициент избытка воздуха за топкой, не более | 1,6 |
| Активная площадь колосниковой решетки, м² | 1,2 |
| Скорость движения полотна, м/ч | 1,3...19,3 |
| Давление воды для охлаждения решетки и шурующей планки, МПа (кгс/см²) | 0,6 (6,0) |
| Установочная мощность, кВт | 7 |
| Режим работы | Наладочный и автоматический |
| Габаритные размеры: | |
| длина | 4200 |
| ширина (по решетке) | 1100 |
| высота | 2700 |
|
Масса, т, не более |
1,85 |
| Применение топки ТШПМ-1,45 | Котел КВм-0,8 ШП Котел КВм-1,0 ШП Котел КВм-1,1 ШП Котел КВм-1,16 ШП Котел КВм-1,25 ШП |
| Чугунные водогрейные котлы Братск, стальные водогрейные котлы прочих заводов изготовителей |
Принцип работы топки ТШПМ-1,45.
Топка ТШПМ-1,45 представляет собой неподвижную водоохлаждаемую решетку. По решетке перемещается слой топлива за счет трехгранной планки, совершающей периодически возвратно-поступательное действие вдоль решетки. При движении планки вперед происходит значительное движение топлива в горизонтальном направлении, а также подъем его и переваливание через планку. Когда планка движется назад, топливо смещается только на 15-25% от величины сдвига в прямом направлении. Для надежного заполнения решетки топливом и осуществления шуровки слоя происходит чередование ходов планки на разную длину. Выбор движения планки определяется в зависимости от характеристик топлива, длины решетки и тепловой нагрузки топки.
При использовании угля с повышенной влажностью, а также содержанием мелочи от 0 до 6 мм более 50 % не рекомендуется заполнять бункер более чем до половины. В топках предусмотрены устройства независимого регулирования объема дутьевого воздуха по зонам горения, подаваемого под решетку и подача вторичного воздуха в зону горения над решеткой. Диапазон регулирования мощности топок ТШПм-1,45 обеспечивается изменением интервала времени между циклами хода шурующей планки и объема подачи дутьевого воздуха в зоны горения топлива. При прекращении подачи электроэнергии и отклонениях от допустимых значений давления, температуры воды на выходе из котла, разрежения в топочной камере, автоматика безопасности обеспечивает отключение дутьевого вентилятора, автоматической подачи топлива и включение светозвуковой сигнализации.
Комплект поставки топки ТШПМ-1,45
Блок топочный ТШПМ 1,45 в сборе с рамой опорной, каретка, привод, планка шурующая, угольный бункер, коллектор вторичного дутья, решетки ограждения, запорная арматура, приборы КИП, щит автоматики, вентилятор ВЦ 14-46 № 2,4 с электродвигателем 4/3000, паспорт и инструкция по эксплуатации топки ТШПМ-1,45.
Котельный завод "Энергия-М" производит и реализует топки различных моделей. Купить топки ТШПМ-1,45 можно оформив заявку на сайте котельного завода. Транспортирование котлов и другого котельно-вспомогательного оборудования осуществляется автотранспортом, ж/д полувагонами и речным транспортом. Котельный завод поставляет продукцию во все регионы Казахстана и России.

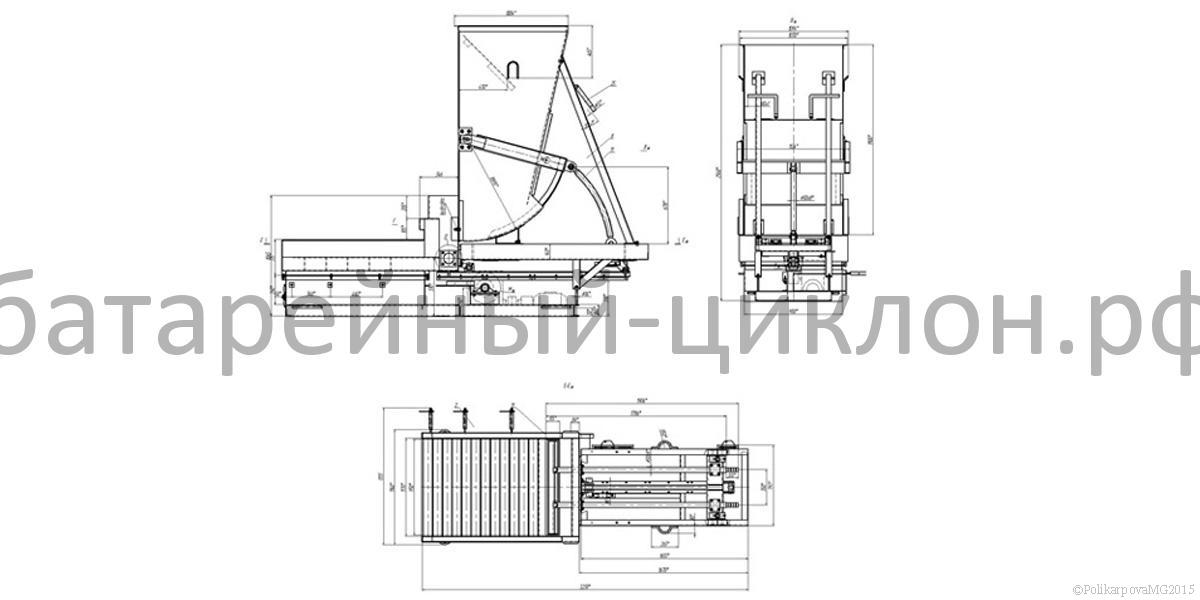

Чертежи
